ODM Fanuc 스핀드 모터 인코더 센서 A20B-2002-0300

FANUC A20B-2002-0300∙ 알파 시리즈 스핀드 모터 인코더 센서 유닛 ∙ 장착 브래킷 / 탑재 릴레 / B형 인터페이스

알파 시리즈 드라이브 시스템에 대한 스핀드 속도 피드백

A20B-2002-0300는 FANUC의 알파 시리즈 스핀드 드라이브 시스템에 대한 스핀드 모터 인코더 센서 집합체입니다. It mounts on the rear of the spindle motor — typically under the blower fan — and generates the spindle RPM feedback signal that the Alpha series spindle amplifier needs to regulate speed under cutting loads.

센서는 알파 시리즈 스핀들 증폭기 모듈의 JY2 단말기와 B형 일련 인터페이스를 통해 연결됩니다.이 인터페이스 사양은 알파 세대에 특이합니다. 알파 i 또는 후대의 드라이브 세대의 FSSB 기반 피드백과 호환되지 않습니다..

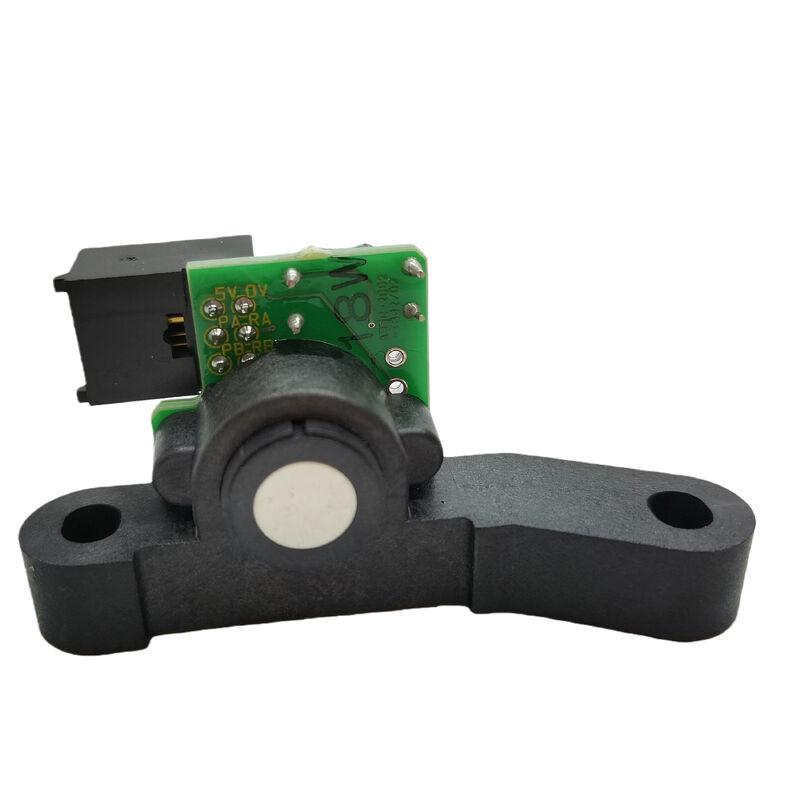

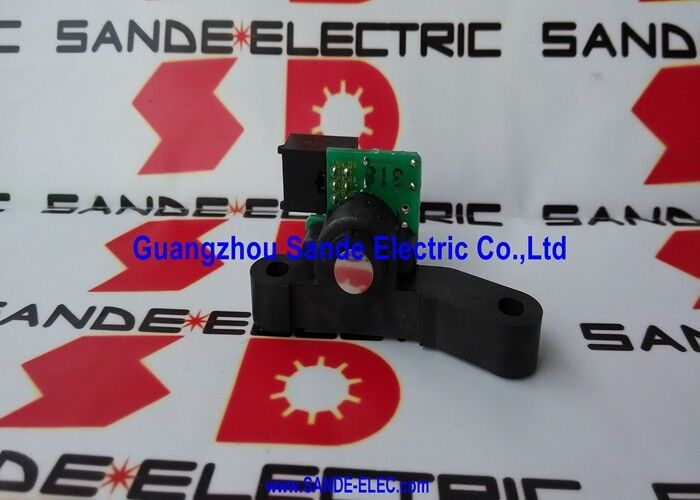

조립체는 전체 단위로 공급됩니다: 보드 릴레이와 함께 PCB는 스핀드 모터의 자기 목표 반지에서 올바른 클리어먼트에 센서를 배치하는 브래킷에 장착됩니다.브래킷은 PCB의 감지 요소와 회전 목표물 사이의 공기 간격을 결정설치 후 잘못된 공기 격차는 작동 PCB에서조차도 약한 또는 없는 피드백 신호를 생성합니다.센서에서 목표물까지의 클리어먼스를 스핀드 모터의 유지보수 문서에 따라 확인합니다..

두 가지 하드웨어 개정이 있습니다. /01A 및 /02A. 둘 다 동일한 기능을 수행합니다. 개정 일치가 필요한 경우 주문 할 때 설치된 장치의 라벨에서 개정을 지정하십시오.

주요 사양

대체 참조 A290-0854-V320

FANUC의 후품 시장은 A290-0854-V320을 A20B-2002-0300이 필요한 스핀드 피드백 애플리케이션에 대한 관련 대체로 나열합니다.기계적 장착, 커넥터 유형 및 B형 신호 인터페이스는 설치된 증폭기와 모터 구성과 일치합니다.

오류 진단 ∙ 탑재 리레

A20B-2002-0300에 탑재된 릴레는 스핀들 증폭기가 오류 탐지 및 속도 확인 기능을 위해 사용하는 스위치 출력을 제공합니다.스핀드 속도 피드백이 손실되거나 릴레이 출력이 없는 경우, 증폭기는 스핀드 경보를 생성합니다. PCB를 교체하기 전에, 장착 위치에서 이동에 대한 장착 브래킷을 확인하고 부식 JY2 커넥터를 검사합니다.냉각수 잔류, 또는 휘어진 핀. 커넥터 결함 또는 이동 montage는 고장 PCB와 동일한 경보 증상을 생성합니다.

FAQ

Q1: 스핀드 인코더 센서는 드라이브 시스템에서 무엇을 합니까?

그것은 JY2 터미널을 통해 알파 시리즈 스핀드 증폭기에 스핀드 RPM 피드백을 제공합니다. 증폭기는이 신호를 사용하여 다양한 절단 부하에서 명령 스핀드 속도를 유지합니다.유효한 피드백 신호 없이, 증폭기는 속도 루프를 닫을 수 없어 스핀드 알람을 생성합니다.

Q2: 스핀드 속도는 정상으로 보이지만 방향 알람으로 도구 변경이 실패합니다. A20B-2002-0300이 원인이 될 수 있습니까?

네. 속도 피드백이 존재하지만 Z-펄스 참조 (반전 당 한 번 방향 펄스) 가 없거나 간헐적 인 경우 스핀드는 명령 속도에 실행 할 수 있지만 도구 변경에 방향을 설정할 수 없습니다..장착 브래킷의 이동 여부를 확인합니다. 이동된 센서 위치가 속도 피드백을 완전히 비활성화하지 않고 Z- 펄스를 약화시킵니다. PCB를 교체하기 전에 JY2 커넥터를 검사하십시오.

Q3: /01A 및 /02A 개정이 교환 가능합니까?

두 개정판은 동일한 기능적 역할을 수행합니다. 개정판 사이의 소형 하드웨어 변경은 동일한 전기 인터페이스와 장착 사양을 유지합니다. 대부분의 경우 교환이 가능합니다.설치된 단위의 라벨에서 확인하고 정확한 수정 일치가 필요한 경우 주문 할 때 개정을 지정.

Q4: A20B-2002-0300을 교체 한 후 스핀드 지향은 약간 잘못된 각도로 멈춥니다. 새로운 센서는 결함이 있습니까?

센서 교체 후, 방향 정지 위치는 일반적으로 다시 제로화해야합니다. 새로운 센서의 각 참조는 원래와 약간 다를 수 있습니다.정지 각도가 올바르게 정렬 될 때까지 작은 인크림에서 설정 CNC의 스핀들 매개 변수에서 스핀들 방향 정지 위치 매개 변수를 조정.

Q5: A290-0854-V320은 A20B-2002-0300의 직접적인 대체가 될까요?

A290-0854-V320은 후품 시장에서 교체 기준으로 나열되어 있습니다. 교체하기 전에 기계적 장착, 브래킷 기하학, 커넥터 유형,그리고 B 타입 인터페이스 호환성 기계에 설치된 특정 모터와 알파 시리즈 스핀들 증폭기와 일치.
