| 원래 장소 | 일본 |
| 브랜드 이름 | FANUC |
| 인증 | CE RoHS |
| 모델 번호 | A16B-2200-0120 |
FANUC 시리즈 15-A(15A)는 FANUC 15 시리즈 세대의 고사양 CNC로, 다수의 제어 축, 고정밀 윤곽 가공 및 고급 CNC 기능이 필요한 복잡한 공작 기계용으로 설계되었습니다. 시리즈 15A는 공통 백플레인에 연결된 특수 PCB에 다양한 기능이 분산되는 멀티 보드 아키텍처를 사용합니다.
베이스 0 보드:중앙 공유 리소스 PCB - 다른 모든 보드가 제어 명령, 메모리 액세스 및 시스템 데이터를 참조하는 허브입니다. 베이스 0은 시리즈 15A 제어 랙의 기본 CPU 및 공유 메모리 보드입니다.
기본 1 및 기본 2 보드:대규모 구성을 위해 제어 시스템의 메모리와 리소스 용량을 확장하는 추가 공유 리소스 PCB입니다.
축 보드:CNC 명령에 대해 베이스 0을 참조하고 서보 드라이브 PWM 신호를 생성하는 전용 축 제어 보드(보드당 4축 또는 3축)입니다.
그래픽, 직렬 통신 및 옵션 보드:나머지 백플레인 위치를 채우는 추가 기능 보드.

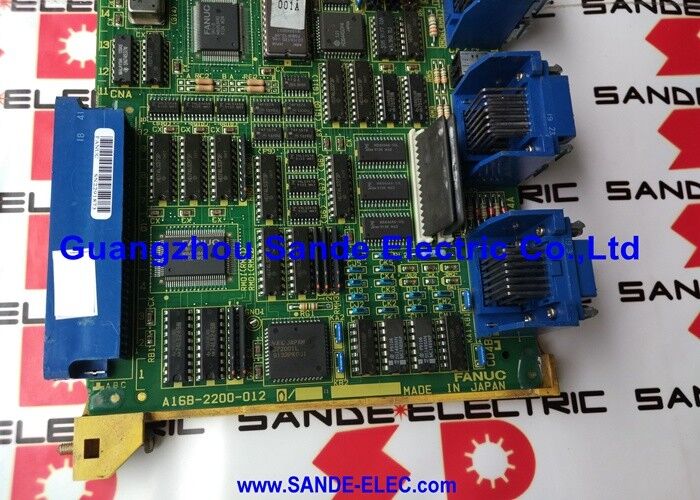

A16B-2200-0120은 Base 0 보드로, 시리즈 15A 제어 랙에서 가장 중요한 단일 보드입니다.
| 매개변수 | 값 |
|---|---|
| 숫양 | 온보드 512KB |
| 브라운관 | 9인치 CRT 출력 포함 |
| 백플레인 | 포트 6, 10, 11 또는 13에 적합 |
| CNC 호환 | 시리즈 15M, 15MA, 15T, 15TA, 15TF, 15TTA, 15TTF, 15MF |
| 시리즈 | A16B-2200 |
| 교체 후 | 전체 매개변수 및 프로그램 다시 로드 필요 |
A16B-2200-0120의 512KB RAM은 백플레인 버스를 통해 시리즈 15A 제어 랙의 모든 보드에서 액세스할 수 있는 공유 시스템 메모리입니다. 이 공유 메모리 접근 방식은 시리즈 15A 다중 보드 아키텍처의 기본입니다.
공통 데이터 저장소:매개변수 테이블, CNC 프로그램 데이터 및 공유 시스템 변수는 Base 0의 RAM에 상주하며 축 보드, 그래픽 보드 및 기타 주변 보드에서 동시에 사용할 수 있습니다.
시스템 마스터로서의 기본 0:랙의 다른 모든 보드는 타이밍, 동기화 및 시스템 수준 데이터에 대해 Base 0을 참조합니다. Base 0의 오류는 하나의 기능이나 축뿐만 아니라 전체 시리즈 15A 제어를 비활성화합니다.
RAM 패리티 경보 - 특징적인 오류:A16B-2200-0120의 가장 일반적인 오류 증상은 "RAM Parity Base 0" 경보입니다. 즉, CNC가 Base 0의 RAM에서 패리티 오류를 감지하여 공유 메모리의 데이터가 손상되었음을 나타냅니다. 이 경보는 A16B-2200-0120의 실제 RAM 셀 오류 또는 메모리 삭제 후 잘못된 매개변수 로드로 인해 발생할 수 있습니다. 두 가지를 구별하는 것이 첫 번째 진단 단계입니다.
RAM 패리티 베이스 0 경보:FANUC 시리즈 15MA 머시닝 센터는 시작 시 "RAM Parity Base 0"을 표시하고 CNC 초기화를 완료할 수 없습니다. 매개변수가 올바르게 로드되었는지 확인한 후 A16B-2200-0120에 RAM 셀에 오류가 있는 것으로 확인됩니다. 교체 및 전체 시스템 데이터 복원을 통해 기계를 생산 상태로 되돌립니다.
시리즈 15TA 터닝 센터 베이스 0 교체:15TA 터닝 센터가 베이스 0 보드 교체를 진행하고 있습니다. A16B-2200-0120은 512KB RAM 구성에 적합한 보드입니다. 모든 매개변수와 프로그램은 피팅 후 백업에서 다시 로드됩니다.
Q1: RAM 패리티 베이스 0 알람이란 무엇이며, 항상 A16B-2200-0120 오류로 인해 발생합니까?
반드시 그런 것은 아닙니다. RAM Parity Base 0 알람은 CNC가 Base 0의 공유 RAM에서 손상된 데이터를 감지했음을 나타냅니다. 이는 A16B-2200-0120의 실제 RAM 셀 오류(보드 교체 필요)로 인해 발생할 수 있습니다. 메모리 삭제 후 손상된 매개변수 로딩(모든 시스템 매개변수를 올바르게 다시 로드하여 해결됨) 또는 전원이 꺼질 때 RAM 콘텐츠가 손상될 수 있는 백업 배터리 오류. 체계적인 진단 - 보드를 비난하기 전에 검증된 백업에서 매개변수를 올바르게 다시 로드하십시오.
Q2: A16B-2200-0120(512KB)과 256KB 변형(0121, 0129)의 차이점은 무엇입니까?
가장 큰 차이점은 RAM 용량입니다. A16B-2200-0120은 512KB의 공유 시스템 RAM을 제공합니다. 0121 및 0129와 같은 변형은 256KB를 제공합니다. 필요한 변형은 특정 시리즈 15A 시스템 구성에 따라 다릅니다. 더 높은 축 구성이나 CNC 프로그램 용량이 더 큰 시스템에는 512KB 버전이 필요할 수 있습니다. 항상 설치된 보드의 부품 번호 라벨을 확인하십시오.
Q3: A16B-2200-0120을 교체한 후 어떤 데이터를 다시 로드해야 합니까?
매개변수, 부품 프로그램, 공구 오프셋 데이터 및 모든 PMC 데이터 등 모든 CNC 데이터를 다시 로드해야 합니다. A16B-2200-0120에는 RAM(교체 시 지워짐) 이외의 영구 사용자 데이터 저장소가 없습니다. Base 0 보드를 교체하기 전에 완전하고 검증된 시스템 백업이 필수적입니다. 시리즈 15A 시스템의 경우 백업에는 모든 매개변수 그룹(N, P, E, 축별 매개변수), 모든 부품 프로그램 및 PMC 시퀀스 프로그램이 포함됩니다.
Q4: A16B-2200-0120은 모든 백플레인 슬롯에 맞을 수 있습니까, 아니면 슬롯에 따라 다릅니다.
A16B-2200-0120은 시리즈 15A 마스터 백플레인의 특정 정의된 위치(특정 시스템 구성에 따라 포트 6, 10, 11 또는 13)에 적합합니다. 백플레인 포트 위치는 공작 기계 제조업체의 제어 랙 설계에 따라 정의됩니다. 임의의 슬롯에 Base 0을 설치하지 마십시오. 올바른 포트 할당에 대해서는 공작 기계의 전기 설명서 및 해당 FANUC 시리즈 15A 유지 관리 설명서를 참조하십시오.
Q5: A16B-2200-0120의 CRT 출력은 이 보드가 CNC 디스플레이를 직접 구동한다는 의미입니까?
예. A16B-2200-0120에는 "공유 리소스" 기능의 일부로 CRT 출력 인터페이스가 포함되어 있습니다. 이는 동일한 보드가 공유 CPU/메모리 기능과 9인치 CRT 모니터용 디스플레이 출력을 모두 제공한다는 의미입니다. 별도의 그래픽 보드가 필요한 변형(예: 일부 256KB 변형)에서는 디스플레이 기능이 외부에서 처리됩니다. A16B-2200-0120의 통합 CRT 출력은 표준 512KB 구성의 디스플레이 및 메모리를 위한 완전한 공유 리소스 허브임을 확인시켜 줍니다.
