| 원래 장소 | 독일 |
| 브랜드 이름 | SIMENS |
| 인증 | CE RoHS |
| 모델 번호 | 6FC5357-0BB33-0AE2 |
부문 번호:6FC5357-0BB33-0AE2
제조사:시멘스 AG (독일)
제품 종류:NCU ∙ 수계 제어 장치 5733

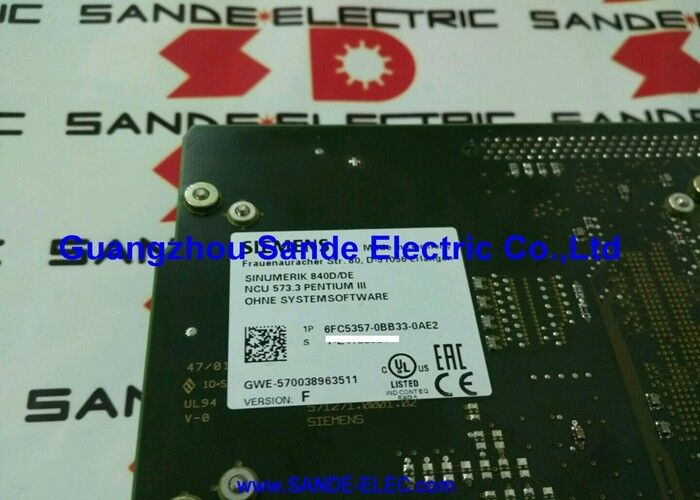

6FC5357-0BB33-0AE2는 시멘스 SINUMERIK 840D의 NCU 573.3입니다. 모든 CNC 및 PLC 기능을 하나의 보드에서 실행하는 모듈입니다. NCU는 주변 장치 또는 옵션 보드가 아닙니다.그것은 SINUMERIK 840D 시스템의 중앙 처리 장치입니다: NC 인터폴레이션, 축 제어, PLC 실행, 그리고 PROFIBUS 통신이 모두 이 하나의 모듈에서 실행됩니다.
통합된 S7-300 PLC (315-2 DP, 96 KB) 는 기계의 PMC 논리를 실행합니다.및 보조 기능 NC의 축 제어 및 부분 프로그램 실행과 함께NC와 PLC 기능 모두 동일한 하드웨어를 공유하므로 NCU는 기계 도구 제어에 매우 통합 된 솔루션입니다.
840D는 NCU 상자 뒷면에있는 드라이브 버스를 통해 NCU와 인터페이스를 연결하는 SIMODRIVE 611D 드라이브 모듈과 작동합니다.NCU 박스 자체는 NCU 모듈을 팬 / 배터리 슬라이드-인 모듈과 전원 공급 장치와 함께 배치합니다.
이 단말기는 시스템 소프트웨어 없이 공급됩니다. NC 운영 체제, PLC 실행 시간,그리고 모든 활성화 된 소프트웨어 옵션은 단위가 작동하기 전에 별도의 SINUMERIK 소프트웨어 카드 (PC 카드) 에서 로드해야합니다.로드 된 시스템 소프트웨어 버전은 NCU 하드웨어 개정과 호환되어야 합니다.이 시리즈의 3 가지 변종 ∙ 0AE1 (펜티엄 II) 와 0AE3 (650 MHz 펜티엄 III) ∙ 같은 소프트웨어 스트림을 수용하지만 프로세서 속도가 다릅니다.
기계 데이터 백업 (NC 데이터, PLC 프로그램, 드라이브 매개 변수) 은 교체하기 전에 원래 NCU에서 수행되어야합니다. 백업이 없으면 완전한 재사용이 필요합니다.
| 매개 변수 | 가치 |
|---|---|
| 부문 번호 | 6FC5357-0BB33-0AE2 |
| NCU 타입 | 573.3 |
| 플랫폼 | SINUMERIK 840D / DE |
| 프로세서 | 펜티엄 III 500~573 MHz |
| NC 메모리 | 2.5 MB |
| DRAM | 32 MB / SRAM 4 MB |
| PLC | S7-300 / 315-2 DP / 96 KB |
| 의사소통 | PROFIBUS-DP |
| 소프트웨어 | 포함되지 않습니다 |
| 무게 | ~1.0kg |
| 장착 | DIN 레일 |
Q1: SINUMERIK 840D는 경보 120002 (NCU 장애) 를 표시하거나 시스템이 부팅되지 않습니다. NCU 573.3가 원인입니까?
경보 120002 또는 전체 부팅 실패는 NCU의 하드웨어 오류를 나타냅니다. NCU를 교체하기 전에,NCU 상자에 24V 전원 공급 장치가 사양에 따라 있고 배터리/풍선 슬라이드-인 모듈이 올바르게 설치되어 있는지 확인합니다.만약 공급이 확인되고 NCU가 여전히 시작하지 못한다면 NCU 보드는 실패한 것입니다.
Q2: 대체 6FC5357-0BB33-0AE2는 소프트웨어가 없습니다. 기계가 작동하기 전에 무엇을 로드해야합니까?
원래 소프트웨어 버전과 일치하는 소프트웨어 PC 카드에서 SINUMERIK 840D 시스템 소프트웨어를 로드. 다음 기계 데이터 백업을 복원: NC 데이터, PLC 프로그램,SIMODRIVE 611D 드라이브 매개 변수기계 데이터 백업이 없으면 문서에서 완전한 재설동이 필요합니다.
Q3: 500MHz 버전이 사용할 수 없는 경우 0AE2 변종을 0AE3 (650MHz) 로 대체할 수 있습니까?
0AE3 NCU 573.3는 더 빠른 펜티엄 III (650 MHz) 와 64 MB DRAM을 사용하지만 다른 경우 동일한 840D 시스템 소프트웨어 및 기계 데이터 형식과 호환됩니다. 대부분의 840D 응용 프로그램에서,0AE3는 0AE2를 대체 할 수 있지만 기계에 특별한 하드웨어 개정 요구 사항이있는 경우 시멘스 서비스 또는 기계 도구 제조업체에 확인하십시오..
Q4: 원래 NCU가 고장 났고 기계 데이터 백업이 존재하지 않습니다. 재설치에 어떻게 접근해야합니까?
MTB의 오리지널 오프레이션 문서, SIMODRIVE 611D 매개 변수 목록, 그리고 SINUMERIK 840D 기계 데이터 매뉴얼을 수집합니다.문서에서 NC 기계 데이터를 입력합니다., 소스에서 PLC 프로그램을 컴파일하고 로드하고, 그들의 이름판에서 모터 데이터를 사용하여 SIMODRIVE 611D 드라이브를 작동시킵니다. 백업없이 완전한 재설치를 위해 몇 일 동안 허용하십시오.
Q5: NCU와 SIMODRIVE 611D 모듈 사이의 드라이브 버스 연결은 NCU가 교체 된 후 통신 오류를 나타냅니다. 무엇을 확인해야합니까?
NCU를 교체한 후 SIMODRIVE 611D 드라이브 버스 케이블이 NCU 박스 뒷면 연결 장치에 완전히 다시 꽂혀 있는지 확인합니다.보드 교체 후 드라이브 버스 통신 오류는 불완전하게 앉은 커넥터로 인해 가장 일반적으로 발생합니다.연결이 확인되면 SIMODRIVE 611D 축 매개 변수 (모터 타입, 인코더 타입) 가 백업에서 올바르게 로드되었는지 확인합니다.
