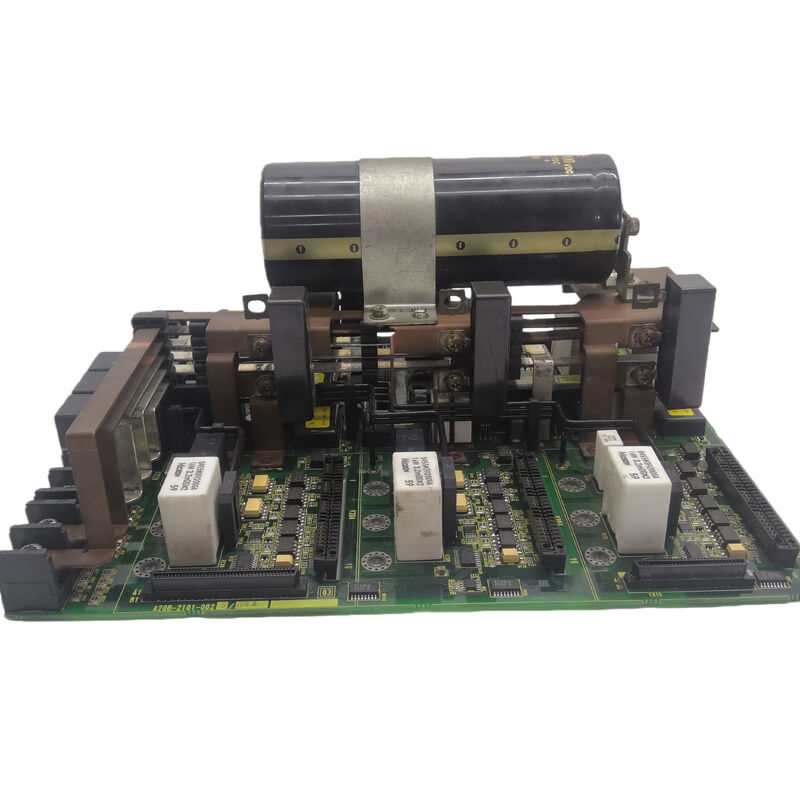

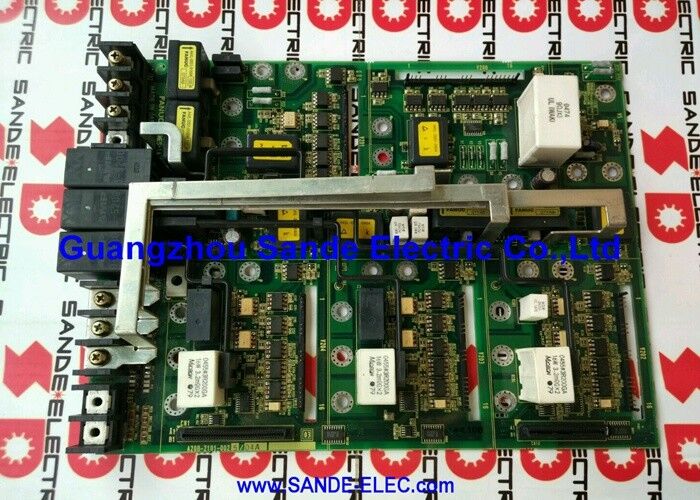

FANUC 드라이버 보드 A20B-2101-0025 A20B21010025 A2OB-21O1-OO25

화낙 A20B-2101-0025 | 서보 증폭기 제어 PCB - A20B-2101 시리즈 드라이브 베이스 보드

부품 번호:A20B-2101-0025

제조사:FANUC Ltd.(일본)

제품 유형:서보 증폭기 제어 PCB - 드라이브 베이스 보드

제품 시리즈:A20B-2101

보드 수준의 드라이브 제어

A20B-2101-0025는 FANUC 서보 및 스핀들 증폭기 장치 내부에 설치되는 베이스 보드 제품군인 FANUC A20B-2101 시리즈의 제어 PCB입니다. 증폭기의 제어 보드로서 이는 CNC의 속도 및 토크 명령 처리, 인코더 피드백 데이터 조절, 전류 조절 루프 실행, IGBT 전력 스테이지용 게이트 드라이브 펄스 생성 등 중요한 신호 수준 기능을 처리합니다.

이 보드는 증폭기의 전원 보드(고전압 AC 정류 및 IGBT 스위칭을 처리함)와는 다릅니다. A20B-2101-0025는 증폭기 신호 영역의 낮은 전압에서 작동합니다. 제어 보드에 오류가 발생하면 증폭기는 출력을 조절할 수 없습니다. 즉, 전원을 켤 때 드라이브 오류가 즉시 나타나거나 전력 스테이지가 완전히 작동함에도 불구하고 축이 모션 명령에 응답하지 못합니다.

A20B-2101 시리즈에는 밀접하게 관련된 여러 변형이 포함되어 있으며 모두 FANUC 증폭기 제품군의 제어 베이스 보드 역할을 합니다. 인접한 숫자(0021, 0022, 0025)는 특정 증폭기 모델 및 세대와 관련된 점진적인 사양 차이를 반영합니다. 교체품을 구입하기 전에 설치된 보드의 라벨에서 정확한 부품 번호를 확인하십시오.

제어와 전력의 분리

전력단이 아니라 A20B-2101-0025에 오류가 발생했음을 인식하는 것이 핵심 진단 단계입니다. IGBT 모듈이 올바르게 측정하지만(위상 쌍 사이에 단락이 없음) 전원을 켤 때 증폭기에서 여전히 드라이브 오류가 발생하는 경우 오류는 제어 보드에 있습니다.

A20B-2101-0025의 구성요소 수준 수리는 장애가 국한된 경우 실행 가능합니다. 손상된 게이트 드라이버 광커플러, 장애가 발생한 논리 IC 또는 성능이 저하된 피드백 신호 조정 구성요소는 전력단을 건드리지 않고도 교체할 수 있습니다.

주요 사양

FAQ

Q1: 전원을 켤 때 앰프에 드라이브 알람 AL-02(제어 전원 오류) 또는 AL-09(축 오류)가 표시됩니다. A20B-2101-0025가 원인일 가능성이 높습니까?

예. 유효한 24V 공급을 받는 제어 보드에 의해 해결되지 않고 전원을 켤 때(실행 명령 전) 즉시 나타나는 경보는 일반적으로 제어 보드 오류를 나타냅니다. 먼저 앰프의 제어부에 공급되는 24V를 확인하십시오. 24V가 존재하고 허용 범위 내에 있는 것으로 확인되고 경보가 지속되면 A20B-2101-0025에 오류가 발생한 것입니다.

Q2: A20B-2101-0022가 A20B-2101-0025를 대체할 수 있나요?

두 개는 동일한 A20B-2101 제어 보드 시리즈 내의 변형이지만 특정 증폭기 모델과 관련된 하드웨어 사양이 다릅니다. 앰프 하드웨어 호환성을 확인하지 않고 교체하는 것은 권장되지 않습니다. 설치하기 전에 두 부품 번호를 모두 알고 전문 FANUC 앰프 수리 회사에 문의하여 호환성을 확인하십시오.

Q3: IGBT 모듈이 손상되지 않은 것으로 확인되었습니다. 앰프 유닛 전체를 교체하지 않고 A20B-2101-0025만 교체할 수 있나요?

예. 제어보드는 별도로 교체할 수 있도록 설계되었습니다. 전원단이 양호한 것으로 확인된 경우 A20B-2101-0025 제어 PCB만 교체하면 됩니다. 이는 특히 대형 IGBT 모듈이 있는 증폭기의 경우 전체 증폭기를 교체하는 것보다 비용 효율적입니다.

Q4: 교체품 A20B-2101-0025를 장착한 후 축이 작동하지만 위치 정확도가 저하되었습니다. 무엇을 조사해야 합니까?

제어 보드 교체 후 위치 정확도 저하는 일반적으로 엔코더 인터페이스 매개변수 불일치 또는 부적절하게 장착된 엔코더 피드백 커넥터로 인해 발생합니다. 모든 인코더 케이블이 증폭기의 피드백 커넥터에 완전히 장착되었는지 확인하십시오. 또한 CNC의 모터 유형 매개변수가 설치된 모터와 일치하는지 확인하십시오. 불일치하면 엔코더 피드백 스케일링이 이동됩니다.

Q5: A20B-2101-0025의 출처는 어디입니까?

전문 FANUC 앰프 수리 회사는 A20B-2101 시리즈 제어 보드에 대한 교환 재고를 보유하고 있습니다. 특정 0025 변형을 요청하십시오. 인접한 변형은 호환성 확인 없이 직접 대체품으로 허용되어서는 안 됩니다. 결함이 식별 가능한 구성 요소에 국한된 경우 원래 보드의 구성 요소 수준 수리도 실행 가능한 경로입니다.
