| 원래 장소 | 일본 |
| 브랜드 이름 | FANUC |
| 인증 | CE ROHS |
| 모델 번호 | A16B-2200-0931 |

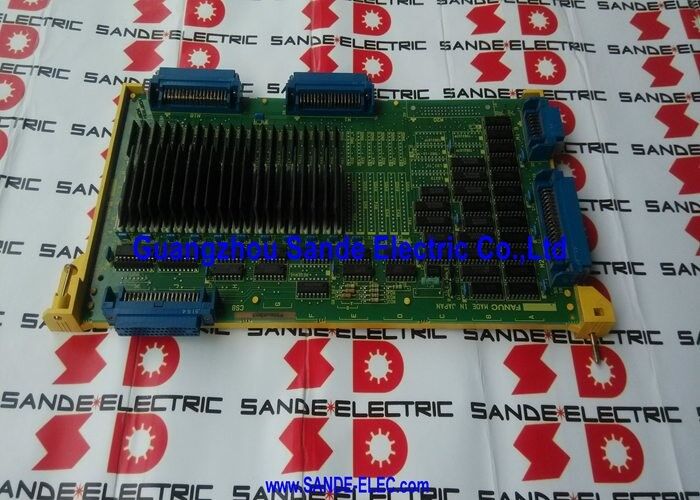

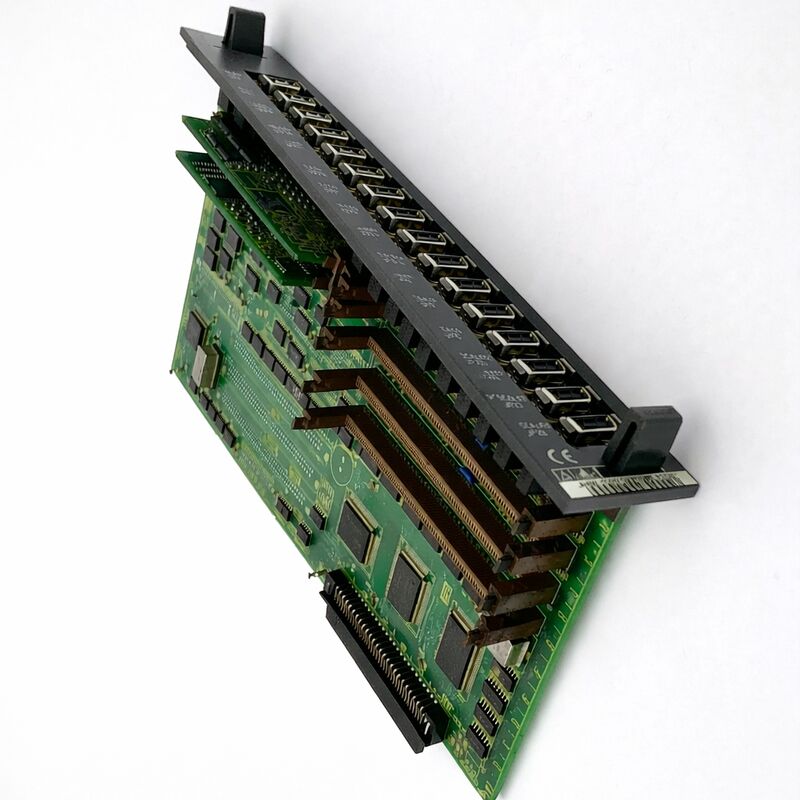

부문 번호:A16B-2200-0931
제조사:FANUC (일본)
제품 종류:옵션 2 (OPT2) PCB 추가 축 확장 보드
호환되는 CNC 시스템:FANUC 시리즈 16-A (16-MA, 16-WA, 16-TA)
A16B-2200-0931은 FANUC 시리즈 16-A CNC 제어용 옵션 2 (OPT2) 축 확장 인쇄 회로 보드입니다. FANUC의 내부 제품 코딩에서 F16M/T로 지정됩니다.
이 보드는 주요 CPU 보드와 다른 옵션 보드와 함께 시리즈 16-A 시스템 뒷판에 연결됩니다.제어 장치의 서보 축 용량을 최대 4 개의 추가 축으로 확장하고 두 번째 스핀들 CPU를 추가합니다..
메인 보드에서 기본 축 제어 장치와 결합하면A16B-2200-0931은 시리즈 16-A가 최대 8 개의 총 세르보 채널을 트윈 스핀드 기능으로 관리 할 수있게합니다., 5축 기계 구성 및 쌍 스핀드 회전 센터.
FANUC 시리즈 16-A는 FANUC의 가장 능력있는 CNC 플랫폼 중 하나였습니다. 0-C 시리즈의 처리 능력, 서보 성능 및 최대 축 수에서 중요한 단계입니다.
16-A는 대용량 가공 센터, 밀링 턴 센터, 랜트리 기계,그리고 다중 스핀들 회전 센터에서 제어 축에 대한 수요가 기본 제어 단독으로 처리 할 수있는 것을 초과하는 경우.
A16B-2200-0931은 이러한 확장된 구성을 가능하게 한 하드웨어였습니다.
FANUC에서 생산을 중단한 이 판은 더 이상 FANUC의 활성 생산 채널을 통해 제공되지 않습니다.
후품 시장에서 계속 사용할 수 있어 16-A 시리즈 기계의 상당수가 완전한 용량으로 작동합니다.
| 매개 변수 | 가치 |
|---|---|
| 부문 번호 | A16B-2200-0931 |
| 제조업자 | FANUC 코퍼레이션 |
| 제품 종류 | 옵션 2 (OPT2) 축 확장 PCB |
| 호환되는 CNC | FANUC 시리즈 16-A (F16M, F16T, F16W) |
| 추가 축 | 최대 4개 (SMD 구성에 따라 확장 가능) |
| 전체 축 용량 | 최대 8개의 듀얼 스핀들 소용서보 채널 |
| 두 번째 스핀들 | 네 2 스핀드 CPU 포함 |
| 시스템 백플레인 | A02B-0120-B5xx |
| 생산 상태 | 제조업체에 의해 중단 |
| 원산지 | 일본 |
시리즈 16-A 컨트롤은 백플레인 래크에 있었다. 래크에는 주요 CPU 보드 (부문 프로그램 실행, 기본 축에 대한 인터폴레이션 및 주요 스핀들), 전원 공급 장치,추가 용량 보드에 대한 옵션 슬롯.
OPT1 보드는 일반적으로 더 큰 PMC (프로그램 가능한 기계 컨트롤러) 용량과 향상된 그래픽을 추가했습니다.OPT2 보드 A16B-2200-0931 추가 서버 축과 두 번째 스핀들 CPU를 추가.
설치되면 A16B-2200-0931은 제어의 축 용량을 기본 4 ∼ 5 축에서 최대 8 개의 총 세르보 채널로 확장합니다.
활성화 된 추가 축의 정확한 수는 보드에 장착된 SMD (Small Module Device) 플러그인 모듈에 달려 있습니다. 다른 SMD 조합은 다른 축 수 구성을 활성화합니다.이 모듈 방식은 FANUC가 6개의 기계 구성에 걸쳐 동일한 PCB를 사용할 수 있도록 했습니다., 7 또는 8 개의 총 축.
A16B-2200-0931의 두 번째 스핀드 CPU는 두 번째 스핀드를 기본 스핀드로부터 독립적으로 제어하는 데 전용된 별도의 처리 용량입니다.
이중 스핀들 턴 센터와 메인 스핀들과 서브 스핀들 모두가 있는 밀링 턴 기계들은 이 능력을 필요로 한다.
OPT2 보드가 없으면 16-A 시리즈의 기계는 하나의 제어 스핀들로 제한됩니다.
A16B-2200-0931을 장착한 16-A 시리즈 기계는 일반적으로 다음의 한 범주에 속합니다.
5축 가공 센터: 복잡한 표면 및 5면 가공을 위해 두 개의 회전 축 (B 및 C 또는 A 및 B) 을 가진 3축 가공 센터는 다섯 축 모두 동시에 제어되어야합니다.기본 16-A 축 보드는 일부 처리, 그리고 OPT2는 나머지 용량을 제공합니다.
쌍둥이 스핀드 회전 센터: 두 스핀드 모두 독립적인 속도, 위치 및 동기화 제어가 필요합니다.
OPT2의 두 번째 스핀들 CPU는 서브 스핀들 처리하고 메인 보드는 퍼머리 처리한다.
턴트리 형식 기계: 턴트리 빔에 Y축 모터가 두 개있는 큰 턴트리 가공 센터는 한 축에서 동기적으로 작동하는 두 개의 모터를 필요로합니다.OPT2의 추가 축 용량은이 구성을 지원합니다..
다축 유연 기계장치: 복잡한 부품 기하학 또는 추가 위치 축에 대한 기본 축 수보다 더 많은 구성을 요구합니다.
A16B-2200-0931은 프로그래밍 가능한 보드입니다.추가 축과 두 번째 스핀드에 관련된 하위 매개 변수는 보드의 메모리에 로드되어야 합니다..
이 매개 변수들은 기계의 배터리 기반 CNC 메모리에 의해 뒷받침되었습니다.
보드를 교체 할 때, 하위 매개 변수는 저장된 백업에서 또는 기계의 매개 변수 문서에서 다시 입력하여 다시 충전해야합니다.
16-A 시리즈를 실행하는 기계에서 매개 변수 백업 (기록된 백업이 없는 배터리 고장) 을 잃는 경우 기계 제조업체의 문서에서 전체 매개 변수를 다시 입력해야 합니다.시간이 많이 걸리는 착공 작업이 될 수 있습니다..
Q1: 16-A 시리즈 기계는 이제 OPT2 카드에서 제어되는 축에만 서보 알람을 표시하고, 기본 축 (주 CPU 보드에서 제어되는) 은 정상적으로 작동합니다.A16B-2200-0931이 고장 확인되었나요??
A16B-2200-0931 장애의 강력한 표시는 확인된 좋은 기본 축으로 OPT2 제어 축에 격리된 경보입니다.
교체하기 전에 OPT2 보드의 전원 공급 레일을 뒷면 연결 장치에서 확인하고 보드의 래크에 있는 좌석을 확인합니다.
잘 안 앉은 OPT2 보드는 정확히 이런 증상을 일으킨다. 보드가 잘 앉고 공급 전압이 확인되면 보드 고장이 가장 유력한 진단이다.
Q2: 교체 A16B-2200-0931을 설치 한 후 추가 축이 움직이지만 두 번째 스핀드는 반응하지 않습니다. 가장 일반적인 원인은 무엇입니까?
가장 흔한 원인은 두 번째 스핀드의 부파라미터가 누락되거나 잘못된 것입니다.
OPT2 보드는 주 CPU 보드의 스핀드 매개 변수와 독립적으로 두 번째 스핀드의 스핀드 매개 변수를 유지합니다.
이 하위 매개 변수가 보드 교체 후 부하되지 않으면, 보드 자체가 작동하더라도 두 번째 스핀드 기능은 비활성화됩니다.
백업에서 두 번째 스핀드 매개 변수를 다시 로드하거나 기계의 문서화된 매개 변수 파일에서 다시 입력합니다.
Q3: A16B-2200-0931은 16B 시리즈 또는 18A 시리즈 제어 장치에서 사용할 수 있습니까? 아니면 16A 시리즈에 특이합니까?
A16B-2200-0931은 시리즈 16-A 백플레인 및 제어 아키텍처를 위해 설계되었습니다. 시리즈 16-B 및 시리즈 18는 다른 백플레인 디자인과 보드 인터페이스를 사용합니다. 물리적으로, A16B-2200-0931는 16A 시리즈의 백플레인 및 제어 아키텍처를 위해 설계되었습니다.커넥터 레이아웃이 다를 수 있습니다., 그리고 주 CPU가 기대하는 펌웨어와 프로토콜은 시리즈 16-A와 나중에 16-B/18 변종 사이에서 다릅니다.
이 보드를 16-A가 아닌 시스템에서 사용하는 것은 기능적인 결과를 가져오지 않으며 하드웨어 손상을 초래할 수 있습니다.
A16B-2200-0931 16A 시리즈 시스템 A02B-0120-B5xx 타입의 배후 플레인에만 사용한다.
Q4: 16-A 시리즈 기계는 5 축 가공 센터입니다. OPT2 보드는 고장 났어요. 새로운 FANUC 보드가 대체 할 수 있습니까, 아니면 정확한 부품 번호를 구해야합니까?
더 새로운 FANUC 플랫폼에서 직접 드롭 인 교체가 없습니다. A16B-2200-0931은 시리즈 16-A 아키텍처에 특이합니다.
현대 FANUC 제어기 (30i, 31i, 32i 시리즈) 는 완전히 다른 하드웨어를 사용하고 후 장착을 위해 완전한 CNC 업그레이드 프로젝트를 필요로합니다.
계속된 16-A 시리즈 작동이 목표인 기계의 경우, A16B-2200-0931을 후품 시장에서 공급하는 것이 올바른 길입니다.
완전한 업그레이드가 고려되는 기계의 경우, 5축 기능은 적절한 세르보 증폭기 업그레이드로 현대 FANUC 플랫폼에서 복제 할 수 있습니다.
Q5: A16B-2200-0931이 실제로 몇 개의 추가 축을 추가하고, 이것은 기계에 따라 달라지나요?
A16B-2200-0931은 4개의 추가 축까지 수용할 수 있으며, 보드에 장착된 SMD 모듈에 따라 확장할 수 있다.활성화 축의 정확한 수는 SMD 구성과 CNC 매개 변수 모두에 따라 달라집니다..
6축 구성을 가진 기계는 OPT2를 사용하여 베이스 4 너머에 2개의 축을 추가합니다. 8축 구성은 OPT2에서 전체 4개의 추가 축을 사용합니다.
기계 제작자는 원래 제작 시간에 이것을 설정합니다.
A16B-2200-0931을 교체할 때, 원본과 동일한 SMD 구성의 소스 보드를 사용합니다.또는 교체 보드의 SMD를 기계의 하드웨어 문서에서 확인하거나 제거 된 보드를 검사하여 일치하도록 재구성합니다..
