| 원래 장소 | 일본 |
| 브랜드 이름 | FANUC |
| 인증 | CE ROHS |
| 모델 번호 | A16B-2200-0390 |

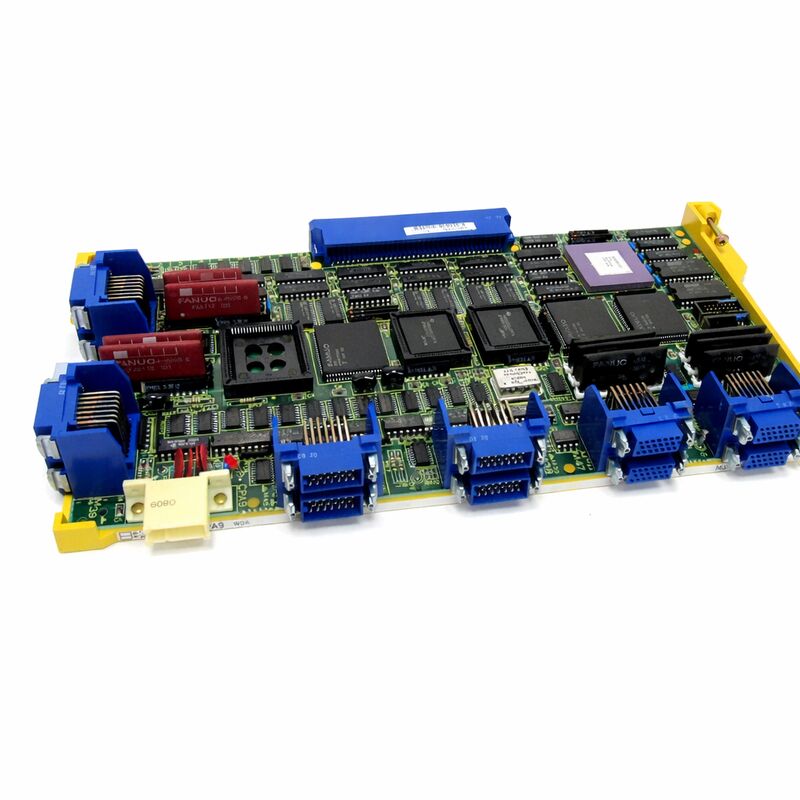

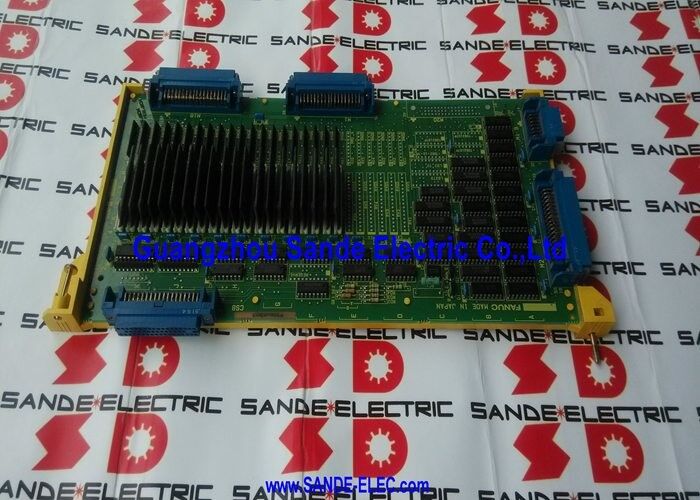

부품 번호: A16B-2200-0390
교차 참조: A16B22000390
제조사:FANUC Corporation (일본)
제품 유형:축 제어 / 피드백 PCB — 3/4축 시리얼 축 보드
A16B-2200-0390은 FANUC의 Series 0-C, 0-D 및 0-F CNC 시스템용 3/4축 시리얼 축 제어 보드입니다. FANUC 용어로 축 보드(피드백 PCB라고도 함)는 서보 루프를 닫는 보드입니다. CNC의 메인 프로세서로부터 위치 명령을 수신하고, 서보 증폭기로부터 엔코더 피드백을 읽고, 위치 오차를 계산하고, 실시간으로 드라이브에 보정 속도 명령을 다시 보냅니다.
이 보드가 제대로 작동하지 않으면 CNC는 기계 축이 실제로 어디에 있는지에 대한 신뢰할 수 있는 그림을 얻을 수 없습니다. 컨트롤러는 위치 루프를 닫을 수 없으며, 즉시 서보 경보가 발생하고 축 이동이 불가능합니다.
이 특정 보드는 0-C/0-D/0-F 플랫폼의 32비트 마스터보드 구성에서 실행되며 FANUC Alpha 시리즈 서보 증폭기를 위한 Type A 시리얼 인터페이스를 사용합니다. 디지털 및 시리얼 서보/스핀들 구성을 포함하며, 이는 Alpha 시리즈 드라이브로 개조되거나 제작된 0-C 기계의 표준입니다.
Series 0-C는 1980년대 후반과 1990년대에 FANUC에서 가장 널리 보급된 CNC 플랫폼 중 하나였습니다. 0-C 장착 기계가 많이 생산되고 있기 때문에 A16B-2200-0390은 CNC 애프터마켓에서 계속 활발하게 거래되고 있습니다. 교환 유닛, 잉여 재고 및 수리 서비스 모두 이용 가능합니다.
0-C 플랫폼의 축 보드 고장은 일반적으로 서보 경보 9(서보 준비 안 됨), 특정 채널의 축 경보 또는 위치 피드백 오류로 나타납니다. 보드 고장으로 결론 내리기 전에:
A16B-2200-0390의 하드 고장(서보 경보가 모든 축에 동시에 나타나고 재장착해도 해제되지 않는 경우)은 보드 교체가 필요함을 명확하게 나타냅니다.
| 매개변수 | 값 |
|---|---|
| 부품 번호 | A16B-2200-0390 |
| 유형 | 3/4축 시리얼 축 보드 |
| CNC 플랫폼 | FANUC Series 0-C, 0-D, 0-F |
| 서보 인터페이스 | Type A 시리얼 (Alpha 시리즈) |
| 드라이브 호환성 | 디지털, 시리얼 (±아날로그) |
| 마스터보드 | 32비트 |
| 상태 | 단종, 애프터마켓 활성 |
| 원산지 | 일본 |
Q1: 0-C CNC에서 모든 축에 서보 경보 9가 표시됩니다. A16B-2200-0390이 원인일 수 있습니까?
예. 단일 축이 아닌 모든 축에 서보 경보 9가 동시에 발생하는 것은 개별 서보 증폭기 또는 엔코더보다는 축 보드를 가리킵니다. 먼저 보드 커넥터를 재장착하십시오. 경보가 지속되면 보드가 고장난 것입니다. 단일 축 경보는 증폭기 또는 엔코더 결함일 가능성이 높습니다.
Q2: 이 보드는 어떤 서보 증폭기와 호환됩니까?
Alpha 시리즈 FANUC 서보 증폭기 (Type A 시리얼 인터페이스) 디지털 및 시리얼 구성. 이 32비트 마스터보드가 있는 0-C 플랫폼은 일반적으로 Alpha SVM (서보 증폭기 모듈) 및 SPM (스핀들 증폭기 모듈)을 실행합니다. 아날로그 구성도 호환되지만 이 보드 세대에서는 드뭅니다.
Q3: A16B-2200-0390을 교체하려면 매개변수 변경이 필요합니까?
축 보드 자체는 CNC 매개변수를 저장하지 않습니다. 이는 컨트롤러의 SRAM에 있습니다. 동일한 부품으로 교체한 후 CNC는 매개변수를 정상적으로 읽습니다. 교체 후 서보 매개변수 설정을 확인하십시오. 특히 엔코더 유형 및 피드백 인터페이스 설정을 확인하여 설치된 하드웨어와 일치하는지 확인하십시오.
Q4: A16B-2200-0390을 구성 요소 수준에서 수리할 수 있습니까?
예. 0-C 축 보드 경험이 있는 CNC 전자 제품 전문가는 구성 요소 수준 수리(고장난 광커플러, 피드백 인터페이스 IC 또는 손상된 커넥터 교체)를 수행할 수 있습니다. 이 보드에 대한 교환 및 수리 서비스가 모두 널리 제공됩니다. 결함이 국소화되어 있고 대안이 제한된 잉여 재고에서 조달하는 경우 수리가 특히 비용 효율적입니다.
Q5: 설치 전에 잉여 A16B-2200-0390을 어떻게 검증합니까?
공급업체로부터 기능 테스트 인증서를 요청하십시오. 이상적으로는 벤치 전원 테스트만으로는 0-C 제어에서 테스트한 것입니다. 장착하기 전에 보드에 부식, 납땜 불량 또는 구부러진 커넥터 핀이 있는지 검사하십시오. 설치 후 모든 커넥터를 단단히 재장착하고 기계를 생산에 복귀시키기 전에 모든 축이 정상적으로 응답하는지 확인하십시오.
