| 원래 장소 | 일본 |
| 브랜드 이름 | FANUC |
| 인증 | CE ROHS |
| 모델 번호 | A16B-2200-0371 |
부문 번호:A16B-2200-0371
제조사:FANUC (일본)
제품 종류:CNC 제어 PCB 모듈
보드 시리즈:A16B-2200
적용:FANUC CNC 컨트롤러 시스템 기계 도구 자동화

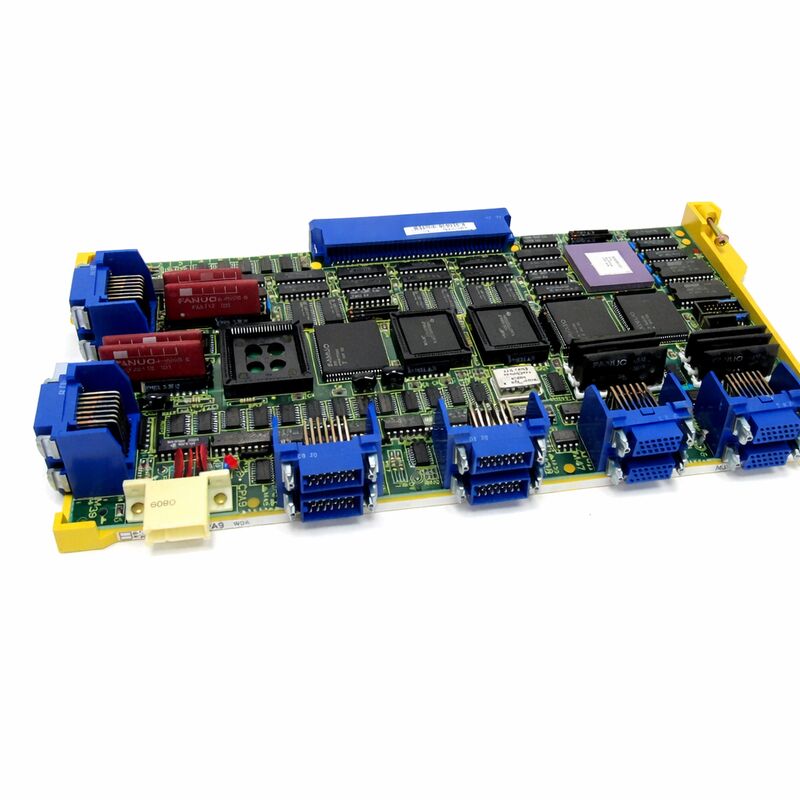

A16B-2200-0371은 FANUC의 A16B-2200 시리즈의 인쇄 회로 보드입니다. 축 제어 모듈, 통신 및 인터페이스 PCB를 아우르는 CNC 제어 보드 가족,메모리 및 그래픽 보드, 그리고 FANUC CNC 컨트롤러 15 시리즈부터 0 시리즈 C 및 D 세대에 이르기까지 다양한 기능 보드를 제공합니다.
이 시리즈는 FANUC의 CNC 엔지니어링에서 가장 생산적인 기간 중 하나에서 생산되었습니다.이 회사는 세계 기계 공구 산업을 현대 다자 축 가공의 복잡성을 처리 할 수있는 컨트롤러로 장착했습니다., 연쇄 서보 드라이브 통신, PMC 기반 기계 자동화.
A16B-2200 시리즈는 마스터 또는 메인 CPU 보드와 함께 컨트롤러의 백플레인에 연결되는 기능별 보드를 포함합니다. 시리즈의 각 보드는 정의 된 역할을 가지고 있습니다.일부 CNC와 디지털 서보 드라이브 사이의 고속 통신을 처리다른 사람들은 컨트롤러와 기계의 필드 배선 사이의 I/O 신호를 관리합니다. 또 다른 사람들은 메모리 저장, 그래픽 처리 또는 외부 장치와의 통신을 처리합니다.
A16B-2200-0371에 의해 제공되는 특정 기능은 설계된 컨트롤러 구성 내에 위치합니다.
| 매개 변수 | 가치 |
|---|---|
| 부문 번호 | A16B-2200-0371 |
| 제조업자 | FANUC 코퍼레이션 |
| 제품 종류 | CNC 제어 PCB 모듈 |
| 보드 시리즈 | A16B-2200 |
| 적용 | FANUC CNC 컨트롤러 및 기계 도구 시스템 |
| 원산지 | 일본 |
| 작동 온도 | 0°C 55°C |
| 저장 온도 | -20°C ~ 60°C |
| 습도 | 75% RH 최대 (비 응축) |
| 사용 가능한 조건 | 새 (가장 많은) / 리모델링 / 수리 |
A16B-2200 시리즈는 FANUC의 15 시리즈와 동시대의 0 시리즈 플랫폼과 관련된 CNC 보드 세대입니다.일련 축 통신을 도입하는 것, 그리고 산업이 점점 더 요구하는 고성능 멀티축 가공에 대한 하드웨어 아키텍처를 구축했습니다.
이 시리즈 내에서 기능적 다양성은 상당히 크다. Axis boards in the A16B-2200 family manage the servo update cycles — they receive position commands from the CNC's interpolation and translate them into the PWM or serial signals that the servo amplifiers need.
시리즈의 다른 보드는 기계 인터페이스를 제공합니다: 제어기를 기계의 수압 소레노이드, 제한 스위치,도구 변경 메커니즘, 그리고 운영자 패널.
통신 보드는 RS-232C 및 다른 일련 인터페이스를 프로그램 전송 및 DNC 운영을 위해 제공합니다.
A16B-2200-0371은 이 생태계에 특별한 기능을 합니다.
보드의 역할은 제어기 아키텍처에서 다른 보드에서 구별되는 것입니다.그리고 올바른 보드를 올바른 컨트롤러 구성에 맞추는 것은 모든 교체에 대한 기본 요구 사항입니다.
A16B-2200 시리즈 보드는 현재 생산되지 않는 레거시 부품이지만 여전히 전 세계적으로 작동하는 수천 개의 기계 도구에 필수적입니다.생산 년 동안 시리즈 15 및 0-C/0-D CNC 플랫폼 주위에 구축 된 기계는 소유자가 서비스를 유지하려는 주요 자본 투자를 나타냅니다.기계 구조가 아닌 제어 전자 장치가 일반적으로 이러한 기계의 사용 수명을 제한합니다.
A16B-2200 시리즈 보드의 후품 공급망은 잘 정착되어 있습니다. 퇴역 된 컨트롤러에서 테스트 된 잉여 단위는 전문 CNC 부품 공급 업체에서 사용할 수 있습니다.
전문적인 리모델링 서비스는 ∆ 콘덴서 교체, 접촉 청소 및 대표적인 CNC 시스템에서 기능 테스트를 포함합니다.보드 레벨 수리 특정 구성 요소 고장을 해결이 옵션들 사이에서, 대부분의 A16B-2200 시리즈 보드는 그들이 서비스하는 기계가 계속 생산하는 한 기능적으로 유지될 수 있습니다.
올바른 보드를 식별하려면 설치된 보드의 라벨에서 정확한 부품 번호가 필요합니다.
A16B-2200 시리즈는 많은 변종을 포함하고 있으며, 물리적으로 비슷한 것처럼 보이는 보드는 컨트롤러에서 완전히 다른 기능을 수행 할 수 있습니다.단 한 자리 까지 차이가 있는 부품 번호 는 교환 되지 않습니다.
A16B-2200 시리즈의 고장판은 서비스하는 기능 영역에서 경보를 생성합니다. 축판 고장판은 서보 경보를 생성합니다. I/O 보드 고장판은 I/O 통신 오류를 생성합니다.
메모리 보드 장애는 컨트롤러가 초기화되는 것을 막을 수 있습니다. 경보 코드 및 경보 범주시스템 은 컨트롤러에서 어떤 보드가 주의를 필요로 하는지를 고립하는 첫 번째 단계입니다.
의심되는 보드를 교체하기 전에 다시 매어 연결 연결 고리를 청소하십시오.
보드 고장의 상당수는 사실 커넥터 수준 문제입니다.
재배열이 결함을 제거하면 보드를 교체할 필요가 없습니다. 결함이 지속되고 교환 테스트를 위해 확인된 좋은 대체 보드가 있다면이것은 결함이 보드에 있는 것을 확인하는 가장 확실한 방법이고 뒷면 또는 연결 회로에 있는 것이 아닙니다..
Q1: CNC 알람은 A16B-2200-0371가 서비스하는 기능 영역의 결함을 나타냅니다. 교체 주문하기 전에 판이 결함 원인을 확인하는 방법은 무엇입니까?
보드를 다시 꽂고 접착기를 깨끗하게 해 다시 테스트해컨트롤러의 유지보수 설명서를 참조하여 보드에서 테스트 포인트를 확인하고 특정 알람과 관련된 진단 절차를 확인합니다..
일시적으로 교체할 수 있는 확인된 품질의 동등한 보드가 있다면, 교환 테스트는 결함 원천으로 보드를 최종적으로 확인하거나 제거합니다.
그렇지 않으면 다른 모든 원인을 제거하고, 대체로 진행하십시오.
Q2: 리뉴얼 된 A16B-2200-0371이 설치되었습니다. 원래 경보는 제거되었지만 다른 경보가 즉시 나타났습니다. 이것은 무엇을 나타냅니다.
새로운, 다른 경보가 원래 경보를 제거하는 보드 교체 후 일반적으로 원래에 의해 가려진또는 교체 보드와 컨트롤러 사이의 매개 변수/구성 불일치.
교체 보드가 올바른 하드웨어 개정을 가지고 있는지 확인하십시오. 새로운 경보의 문서를 검토하십시오.
새로운 경보가 구성 또는 매개 변수 문제와 관련이 있다면 먼저 매개 변수를 처리합니다.
Q3: 예비 A16B-2200-0371을 어떻게 보관해야 합니까?
반 정적 포장은 필수적입니다. 맨몸 PCB는 저장 중 전기 정전 충전 손상에 취약합니다. 안정적인 온도, 낮은 습도 환경에서 보드를 보관하십시오. 온도 순환을 피하십시오..부품 번호, 개정 날짜 및 보관 날짜를 명확하게 표시하십시오.
연간 점검하여 부식 또는 부품 손상의 징후를 확인합니다.
장기적인 저장을 위해 주기적인 전원 테스트를 통해 판이 계속 작동하는지 확인합니다.
Q4: 기계는 25 년이 되었으며 A16B-2200-0371은 더 이상 FANUC에서 사용할 수 없습니다. 대체 제품을 공급 할 수있는 옵션은 무엇입니까?
독립적인 CNC 예비 부품 시장은 쓸모없는 A16B-2200 시리즈 보드의 주요 공급원입니다.
전문 공급업체들은 폐업된 기계에서 검증된 잉여 재료를 보유하고 있으며 교환 서비스를 제공하고 있으며 많은 경우 보드 수준의 수리를 수행 할 수 있습니다.
Some suppliers also offer system-level CNC retrofits that replace the entire controller assembly with modern equivalent hardware — an option that eliminates the legacy board availability concern entirely하지만 초기 비용은 더 높습니다.
Q5: CNC는 가끔 어떤 경보 코드도 표시되지 않고 재설정됩니다. 전원 공급이 정상으로 확인되었습니다. A16B-2200-0371이 책임질 수 있습니까?
알람 코드가 없는 설명되지 않은 리셋은 종종 도표에 도달 한 한계 공급 전압으로 인해 발생 합니다,또는 보드 자체에 있는 손상된 분리 콘덴시터에서 일시적으로 보드의 논리를 방해하는 일시적인 전압 하락을 허용합니다.
전원 출력만 측정하지 말고 전원 출력 콘넥터에서 전원 전압을 측정하세요.
전압이 공급에서 안정적이지만 보드에서는 그렇지 않으면 커넥터 또는 보드 측 콘덴시터가 원인일 가능성이 있습니다.
