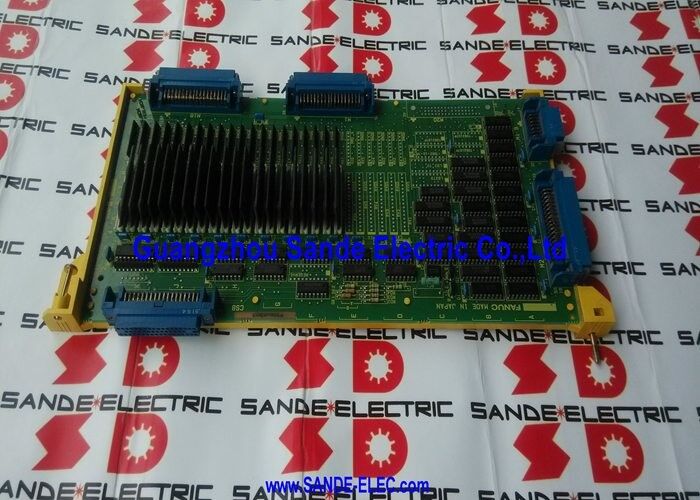

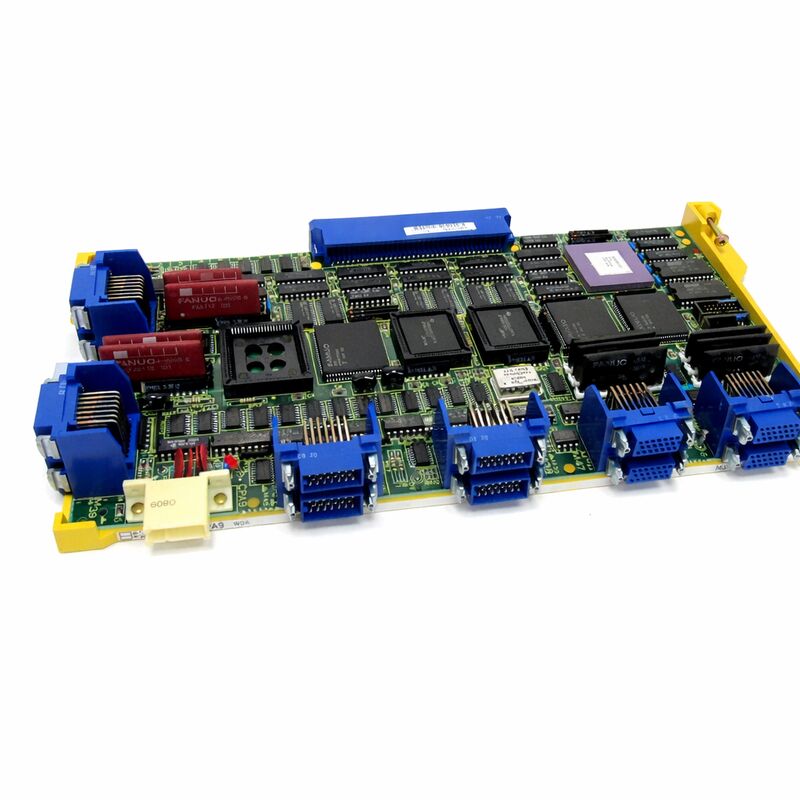

축 PC 보드 A16B-2200-0360 A16B22000360 A16B-22OO-O36O

FANUC A16B-2200-0360 3/4 디지털 축 카드 32비트 FANUC 0-C 제어 / 40 MHz / 0C, 0D, 0F 플랫폼

FANUC 0-C 플랫폼 이 카드가 사는 곳

FANUC 시리즈 0-C는 1990 년대에 걸쳐 작은 중형 기계 도구에 대한 FANUC의 컴팩트 32 비트 CNC 플랫폼으로 0C, 0D,그리고 0F 제어 사양0-C 세대는 FANUC의 컴팩트 CNC 아키텍처에 32비트 프로세싱을 도입했고, A16B-2200-0360은 그 아키텍처가 작동하도록 만든 축 제어 카드 중 하나입니다.

0-C 모듈형 설계에서 마스터 보드는 전체 CNC 처리를 처리하고, 전용 축 카드는 서보와 스핀드 움직임 루프를 관리합니다.A16B-2200-0360은 최대 3 또는 4 개의 디지털 축을 처리합니다. 특정 수는 기계의 원래 축 구성에 달려 있습니다.40MHz에서, 그것은 0C 축 카드 범위의 더 능력있는 끝에 속합니다; 처리 속도는 서보 루프가 얼마나 긴밀하게 실행되고 카드가 축 명령에 얼마나 빠르게 반응하는지 결정합니다.

이 플랫폼에 기반을 둔 기계는 여전히 전 세계적으로 생산되고 있습니다. 이러한 CNC 중 하나에서 축 카드가 고장 났을 때, 운동 섹션은 떨어집니다. 기계가 작동 할 수 없습니다.A16B-2200-0360은 제어 소프트웨어 또는 배선 변경 없이 원래 축 구성을 복원 하는 올바른 같은 같은 교체입니다.

주요 사양

세 가지 사양, 한 가지 선택 결정

'3/4 축'이 카드는 3 또는 4 개의 디지털 서보 / 스핀드 축을 동시에 제어합니다.같은 A16B-2200 가족에 속한 2축 카드 또는 아날로그 축 카드에는 다른 위치가 있으며 대체가 아닙니다..

32비트 0-C이 카드는 0-C 마스터 보드 아키텍처와 일치합니다. 0i, 16i, 또는 18i i 시리즈 CNC 세대와 호환되지 않습니다.이전 8비트 0-A 또는 0-B 플랫폼도.

"40 MHz"A16B-2200 시리즈 내에서는 서로 다른 클럭 속도의 카드가 서로 다른 성능 레벨을 제공합니다.40MHz 표시는 카드의 정체성의 일부이며 원래 설치된 카드의 사양과 일치해야 합니다..

주문 하기 전 5 가지 확인

설치 된 기계에 대한 교체 A16B-2200-0360을 확인하는 데 5 분 이 채 걸리지 않으며 가장 일반적인 주문 오류를 제거합니다.

1. 설치된 카드 라벨을 읽으십시오A16B-2200-0360을 정확하게 확인하고, 전체 후자를 포함합니다. 인접한 A16B-2200 변종은 다른 기능을 수행하면서 비슷하게 보일 수 있습니다.
2. 32비트 0-C 제어 확인기계 CNC가 0-C 세대 (0i, 16i 또는 다른 시리즈가 아닌) 를 확인합니다.
3. 디지털 (애날로그가 아닌) 축 카드를 확인0-C 플랫폼은 서로 다른 구성에서 디지털 및 아날로그 축 카드를 모두 사용했습니다.
4. 증폭기 결함에서 축 카드 결함을 분리하십시오.만약 결함 패턴이 축 제어 경로에만 국한되어 있다면 (경보는 특정 드라이브 모듈이 아닌 서보 루프 계산 계층을 가리킨다) 축 카드가 의심되는 것으로 보인다.
5. 인접한 카드 발행 여부를 확인합니다0-C 아키텍처에서 마스터 보드와 축 카드는 긴밀하게 통신합니다. 축 카드를 교체하기 전에 마스터 보드가 정상적으로 작동하는지 확인합니다.

FAQ

Q1: 3/4 표시는 무엇을 의미합니까? 이것은 3 축 또는 4 축 카드입니까?

이 카드는 최대 4 개의 디지털 축 채널을 지원합니다. 3 축으로 구성된 기계에서는 3 개의 채널을 실행합니다. 4 축 기계에서는 4 개의 채널을 실행합니다.특정 축 할당은 기계의 원래 설치에 달려 있습니다.카드는 3축 및 4축 구성 사이를 변경 할 필요가 없습니다.

Q2: A16B-2200-0360는 FANUC 0i-C 또는 16i 컨트롤과 호환되는가?

이 카드는 32비트 FANUC 0-C 플랫폼에 특이하다. 0i, 16i, 18i 및 관련 i 시리즈 CNC 컨트롤은 다른 아키텍처와 다른 축 카드 시리즈를 사용합니다.A16B-2200 시리즈는 i 시리즈 제어 장치에 교차 설치가 없습니다..

Q3: 기계는 동시에 모든 제어 축에 알람을. 이것은 A16B-2200-0360 될 수 있습니까?

모든 축에 동시다발적으로 경보가 통일 축 제어 계층으로 향합니다. A16B-2200-0360은 주요 용의자입니다. 카드를 교체하기 전에,또한 축 카드에 전달되는 전원 공급 전압을 확인하고 마스터 보드가 축 카드에 전파 상류 결함을 생성하지 않는 확인.

Q4: 다른 0C 기계의 A16B-2200-0360을 대체로 사용할 수 있습니까?

네, 동일한 부품 번호 A16B-2200-0360을 가지고 있고 기증기 기계에서 제거하기 전에 기능이 확인된 경우에카드는 기계 특수한 매개 변수를 저장하지 않습니다. CNC 매개 변수는 제어 장치의 SRAM에 저장됩니다.교체 모듈을 장착 한 후 매개 변수는 영향을받지 않으며 SRAM 모듈이 손상되지 않은 상태에서 다시 입력 할 필요가 없습니다.

Q5: A16B-2200-0360은 생산이 중단되었습니다. 어떻게 신뢰할 수있는 단위를 공급합니까?

FANUC 0-C 후품 시장에서 FANUC CNC 부품 전문업체와 테스트 된 잉여 딜러를 통해 단위가 시각적으로 검사되지 않고 실제 0-C CNC 시스템에서 테스트되었음을 확인하십시오.운송 및 저장에 필요한 ESD 안전 포장생산 중인 0-C 컨트롤을 사용하는 기계의 경우, 예비 축 카드를 현장에서 유지하는 것은 실용적인 예방 조치입니다.
