| 원래 장소 | 일본 |
| 브랜드 이름 | FANUC |
| 인증 | CE ROHS |
| 모델 번호 | A16B-2200-0091 |

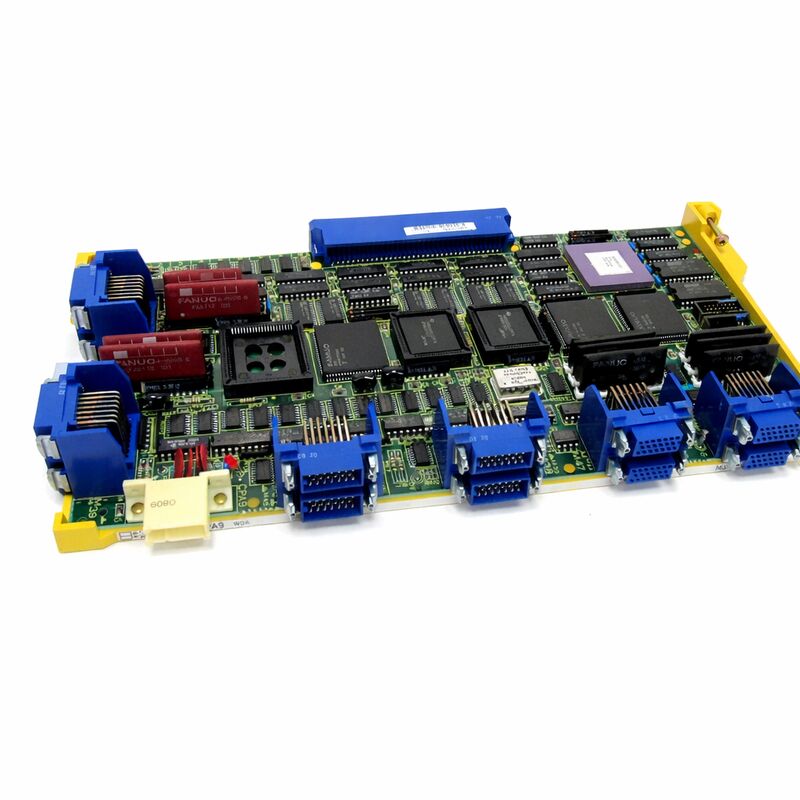

부품 번호: A16B-2200-0091
제조사: FANUC Corporation (일본)
제품 유형: 3채널 축 제어 PCB
보드 시리즈: A16B-2200
호환 시스템: FANUC 시리즈 15-MA, 15-TA (시리즈 15 모델 A)
호환 드라이브: 6058 및 6066 시리즈 디지털 AC 서보 앰프
축 채널: 3

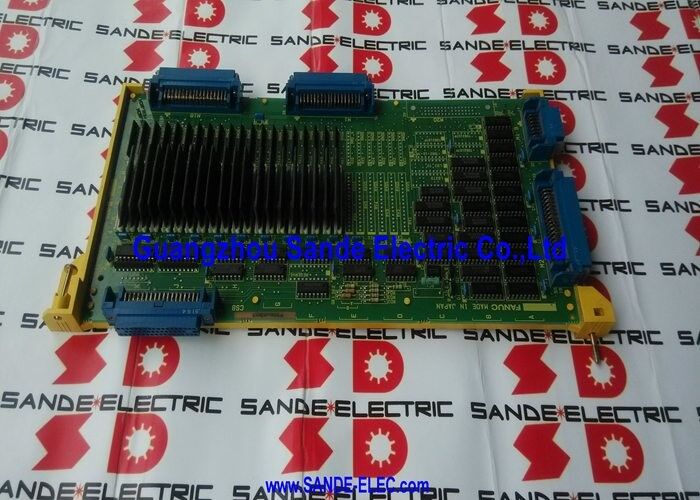

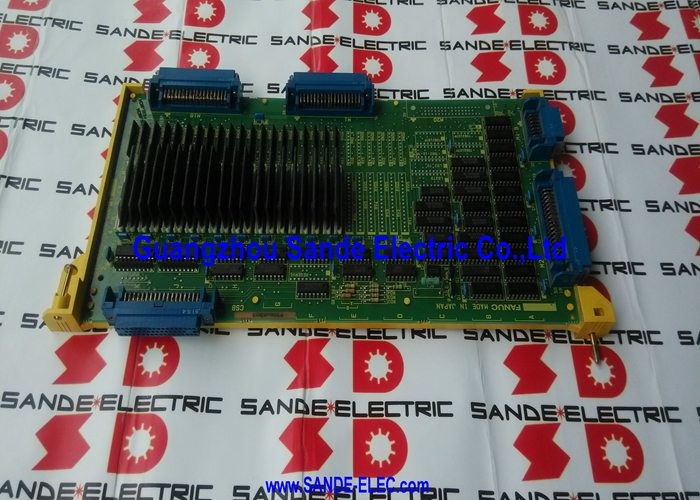

A16B-2200-0091은 FANUC의 시리즈 15 모델 A CNC 컨트롤러용 3채널 축 제어 보드입니다. 이 컨트롤러는 당시 복잡한 머시닝 센터, 대형 선반 센터 및 다중 경로 공작 기계에 사용되었던 고성능 다축 플랫폼입니다.
이 보드는 서보 통신 및 PWM 신호 생성을 담당하며, 연결된 디지털 AC 서보 앰프 장치를 통해 세 개의 서보 축을 구동합니다.
시리즈 15는 출시 당시 FANUC의 주력 CNC였습니다.
여러 개의 동시 제어 축, 다중 경로 구성 및 고정밀 위치 결정이 주요 요구 사항이었던 고축 수 애플리케이션을 위해 설계되었습니다.
이러한 기계의 컨트롤러(모듈식 축 카드, 시스템 보드, 그래픽 장치 및 PMC 보드로 구성된 대형 다중 보드 어셈블리)는 각 서보 축 그룹을 관리하기 위해 정확히 이러한 유형의 축 제어 보드를 필요로 했습니다. A16B-2200-0091은 세 개의 축을 처리했습니다.
이 보드는 나중에 FANUC 세대에서 표준이 된 표면 실장 설계 대신 기존의 관통 구멍(through-hole) 구성을 사용합니다.
이는 시리즈 15 모델 A 시대의 특징입니다. 보드가 물리적으로 더 크고 부품이 관통 구멍으로 실장되어 있어 나중에 SMD 설계보다 부품 수준의 진단 및 수리가 더 용이합니다.
커넥터는 견고하며 레이아웃은 대형 기계 설치 현장에서의 서비스에 실용적입니다.
| 매개변수 | 값 |
|---|---|
| 부품 번호 | A16B-2200-0091 |
| 제조사 | FANUC Corporation |
| 제품 유형 | 3채널 축 제어 PCB |
| 보드 시리즈 | A16B-2200 |
| 호환 시스템 | FANUC 시리즈 15-MA, 15-TA (모델 A) |
| 호환 드라이브 | 6058 및 6066 시리즈 디지털 AC 서보 앰프 |
| 축 채널 | 3 |
| 구조 | 관통 구멍 (비표면 실장) |
| 신호 유형 | PWM 디지털 서보 제어 |
| 원산지 | 일본 |
| 작동 온도 | 0 ~ 55°C |
| 보관 온도 | -20 ~ 60°C |
| 습도 | 최대 75% RH (비응축성) |
| 사용 가능한 상태 | 신품 (잉여) / 리퍼비시 / 수리됨 |
시리즈 15 컨트롤러 아키텍처는 전용 축 제어 보드로 축 제어를 분산했습니다. 메인 시스템 보드는 CNC의 처리 코어(프로그램 보간, PMC 실행, 연산자 인터페이스 관리)를 제공했습니다.
축 제어 보드는 서보 인터페이스(각 서보 축 그룹에 대한 폐쇄 루프 위치 제어를 생성하는 실시간 PWM 신호 생성 및 엔코더 피드백 처리)를 제공했습니다.
A16B-2200-0091은 연결된 서보 앰프(6058 및 6066 시리즈 드라이브)가 모터 전류로 변환하는 PWM(펄스 폭 변조) 디지털 명령을 생성합니다.
PWM 신호는 속도 명령을 인코딩합니다. 듀티 사이클은 드라이브가 모터에 전달하는 전류량을 결정합니다.
이 보드는 각 축 모터의 엔코더에서 오는 위치 피드백을 동시에 처리하여 명령된 위치와 실제 위치를 비교하고 위치 오차를 닫기 위해 속도 명령을 지속적으로 조정합니다.
CNC의 보간 기능과 서보 제어 기능의 이러한 분리는 아키텍처적으로 의도된 것이었습니다.
CNC 인터폴레이터는 목표 위치를 계산합니다.
축 제어 보드는 이를 실행합니다.
둘 다 고속으로 작동하지만 다른 타이밍 제약이 있습니다. 인터폴레이터는 밀리미터 좌표에서 가공 속도로 작동하는 반면, 서보 보드는 kHz 서보 업데이트 속도에서 엔코더 카운트로 작동합니다.
주요 시리즈 15 기계는 여러 개의 축 제어 카드를 필요로 할 수 있습니다. A16B-2200-0091의 3채널 설계는 9축 기계에 세 개의 보드가 필요하고 12축 기계에 네 개의 보드가 필요함을 의미했습니다.
시리즈 15 아키텍처는 축 카드를 쌍으로 연결하거나 다중 카드 구성으로 결합할 수 있도록 지원하여 메인 시스템 보드가 이 모든 것을 조정했습니다.
이 보드는 정의된 인터페이스 연결을 통해 시스템에 다시 연결됩니다.
보드의 신호 참조 시스템에서 BASE 0, 1 또는 2인 세 축에 대한 주소는 이 보드가 전체 기계 축 번호에서 어떤 세 축을 처리하는지를 결정합니다.
보드 교체 후 이 할당을 올바르게 하는 것이 필수적입니다. 잘못 할당된 축 제어 보드는 잘못된 축을 구동하거나 컨트롤러 내에서 통신 충돌을 일으킬 수 있습니다.
A16B-2200-0091의 관통 구멍 구성은 유지 보수 이점입니다. 표면 실장 보드에서는 손상된 부품이 보편적으로 사용 가능하지 않은 SMT 재작업 장비와 기술을 필요로 합니다.
관통 구멍 보드에서는 손상된 저항기, 커패시터 또는 IC를 표준 납땜 장비와 적절한 교체 부품으로 제거하고 교체할 수 있습니다.
이 연식의 보드와 관통 구멍 접근성을 고려할 때, 보드가 고장났을 때 부품 수준 수리가 종종 첫 번째 옵션입니다.
노후된 전해 커패시터로 인해 고장난 시리즈 15 컨트롤러 보드(일반적인 노후 고장 모드)는 영향을 받은 커패시터를 새 것으로 교체하여 복구할 수 있으며, 이는 자격을 갖춘 PCB 기술자가 관리할 수 있는 수리입니다.
Q1: A16B-2200-0091에서 제어하는 세 축 중 하나가 전원 켜기 시 지속적인 서보 알람을 표시하고, 이 보드의 다른 두 축은 정상입니다. 보드에 결함이 있습니까?
동일한 보드에서 두 개의 정상 축과 함께 단일 축 알람이 발생하는 것은 보드가 부분적으로 기능함을 시사합니다. 영향을 받은 축 채널에 대한 보드의 회로가 고장났지만 다른 두 채널은 정상입니다.
이는 보드 수준의 전원 또는 통신 고장이라기보다는 특정 채널 회로의 부품 고장과 일치합니다. 보드의 채널이 고장이라고 결론 내리기 전에 영향을 받은 축의 서보 앰프와 모터가 손상되지 않았는지 확인하십시오.
외부 부품이 정상으로 테스트되면 보드 수리 또는 교체가 적절합니다.
Q2: A16B-2200-0091의 세 축 모두 동시에 알람을 생성합니다. 기계의 다른 축 보드는 정상적으로 작동합니다. 이것은 무엇을 나타냅니까?
다른 축 보드가 정상적으로 작동하는 동안 단일 보드의 세 채널 모두 동시 고장은 공유 회로(전원 공급 장치 섹션, 시스템 보드와의 메인 통신 인터페이스 또는 A16B-2200-0091 자체의 공통 신호 버스)의 보드 수준 고장을 나타냅니다.
보드에 PCB 결함이 있다고 결론 내리기 전에 보드의 전원 공급 장치 커넥터와 통신 케이블 커넥터를 확인하십시오.
커넥터가 정상으로 확인되면 보드 수리 또는 교체가 필요합니다.
Q3: 일반 유지 보수 점검의 일환으로 보드를 제거하고 다시 장착했습니다. 재설치 후 이전에 정상이었던 한 축에서 이제 알람이 발생합니다. 무슨 일이 일어났습니까?
보드 재장착 후 발생하는 축 고장은 일반적으로 재장착 중에 발생한 커넥터 문제(구부러진 접점 핀, 완전히 연결되지 않은 커넥터 또는 올바르게 다시 연결되지 않은 케이블)를 나타냅니다.
보드를 다시 제거하고 커넥터 핀을 주의 깊게 검사하고 모든 케이블을 다시 연결한 다음, 의도적이고 완전히 연결되도록 보드를 다시 장착하십시오.
대부분의 경우 이로 인해 유지 보수 후 알람이 해결됩니다.
Q4: 이 정확한 부품을 사용할 수 없는 경우 A16B-2200-0091을 대체할 수 있는 다른 시리즈 15 축 제어 보드가 있습니까?
시리즈 15용 A16B-2200 시리즈 축 제어 보드에는 다양한 축 수 및 구성을 위한 여러 변형이 포함됩니다. 다른 변형이 기능적으로 대체 가능한지는 특정 보드의 채널 수, 인터페이스 유형 및 축 주소 지정 방식이 기계 구성의 요구 사항과 일치하는지에 따라 달라집니다.
시리즈 15 축 보드 변형 간의 대체는 때때로 가능하지만 기계의 구성 문서 및 시스템 보드의 예상 사항과 비교하여 확인해야 합니다. 물리적 호환성이 기능적 호환성을 의미한다고 가정하지 마십시오.
Q5: 기계가 몇 년 동안 유휴 상태였습니다. 서비스 복원 후 A16B-2200-0091을 포함한 축 보드에서 간헐적인 알람이 발생합니다. 무엇을 조사해야 합니까?
장기간 유휴 상태는 컨트롤러 전체의 전해 커패시터에 영향을 미칩니다. 이러한 커패시터는 보관 중에 천천히 건조되며, 정전 용량과 ESR(등가 직렬 저항)이 저하됩니다.
장기간 유휴 상태 후 컨트롤러가 전원이 켜지면 저하된 커패시터로 인해 공급 전압이 불안정해져 간헐적이고 일관성 없는 알람이 발생합니다.
장기간 유휴 상태였던 기계를 생산 서비스로 복귀시키기 전에 축 보드의 예방적 커패시터 교체(모든 전해 커패시터를 새 것으로 교체)가 권장되는 복구 절차입니다.
