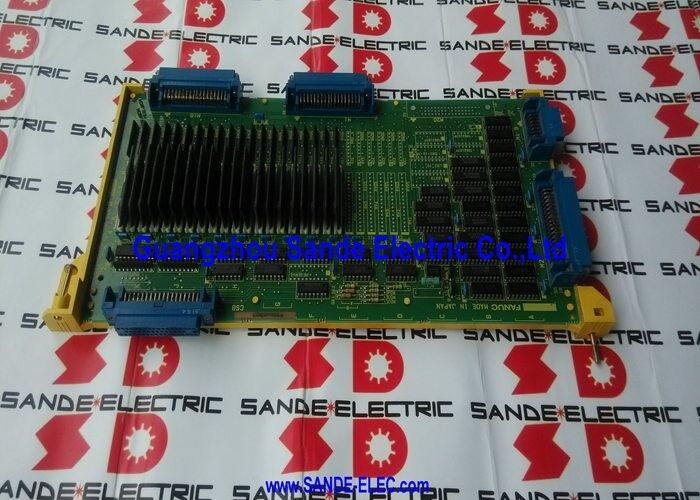

회로판 A16B-2200-0090 A16B-22OO-OO9O A16B22000090

A16B-2200-0090 FANUC 시리즈 15 / 150 4 채널 디지털 축 제어판 6058 / 6066 드라이브 인터페이스 / PWM / 15-MA / 15-TA / 최대 16 축

FANUC 시리즈 15 复杂 기계용 고축계 CNC

FANUC 시리즈 15 (그리고 그 150 변종) 는 생산 시대 동안 복잡한 고축 기계 도구에 대한 FANUC의 대표적인 CNC 플랫폼이었습니다. 대부분의 가공 센터와 턴에는 3 ~ 5 축이 필요합니다.,15 시리즈는 축수가 높은 기계에 특별히 설계되었습니다. Pallets와 회전 테이블, 다중 스핀드 회전 센터, 유연한 제조 세포가있는 큰 가공 센터,항공우주 및 중공업 부품용 전용 생산 기계.

A16B-2200-0090은 이러한 높은 축 기능을 가능하게 하는 축 제어판 중 하나입니다.컨트롤은 4 개의 보드가 설치되면 총 16 개의 축까지 4 개의 그룹으로 축 수를 만듭니다..

주요 사양

16개의 축으로 확장 가능

단일 A16B-2200-0090은 4 축 채널을 제공합니다. FANUC의 시리즈 15 아키텍처는 동일한 CNC에서 여러 축 보드가 공존 할 수 있습니다.

4 축:한 A16B-2200-0090 4축 가공 센터에 대한 컴팩트 15A 구성.

8 축:두 개의 보드 ∙ 팔레트 회전 축과 추가 선형 축을 가진 4 축 가공 센터.

12 축:세 개의 보드 ∙ 복합 축 회전 센터 또는 복잡한 회전 테이블 및 머리 구성을 가진 기계에 적합합니다.

16 축:4판 최대 구성, 다발렛 유연한 가공 시스템 또는 전용 전송 기계 섹션과 같은 매우 크고 복잡한 기계 도구에 사용됩니다.

멀티 카드 구성의 보드는 독립적으로 작동하지만 동일한 CNC의 명령 및 피드백 프레임 워크 내에서 작동합니다. 각 보드는 자신의 4 축을 처리합니다.CNC는 BASE 레지스터 시스템을 통해 동시에 모든 보드를 조정합니다..

적용 시나리오

4축 가공중심 축 오류:FANUC 15-MA 가공 센터는 네 개의 세르보 축 중 하나에 축 경보를 개발합니다. 드라이브와 모터를 배제 한 후 A16B-2200-0090 축 보드가 결함 원천으로 식별됩니다.교체 고장 축 채널을 복원.

16축 이동 기계 유지:큰 전송 기계는 4 개의 A16B-2200-0090 보드를 사용하여 16 개의 가공 스테이션을 동시에 제어합니다. 한 보드는 채널 5 ∼ 8 (보드 2 의 4) 에 축 경보를 개발합니다.다른 세 개의 보드 또는 그들의 축을 방해하지 않고 고장판을 교체.

FAQ

Q1: A16B-2200-0090은 6058과 6066 이외의 디지털 시리즈 15 세르보 드라이브를 제어 할 수 있습니까?

A16B-2200-0090은 FANUC 6058 및 6066 시리즈 디지털 서보 드라이브를 위해 특별히 설계되었습니다. 이 드라이브는 축 보드가 생성하는 PWM 인터페이스 프로토콜을 사용합니다.최신 FANUC 세로 드라이브 시리즈 (알파), 알파-i, 베타-i) 는 서로 다른 통신 인터페이스를 사용합니다 (형-A,형-B 또는 FSSB) 그리고 A16B-2200-0090과 호환되지 않습니다.

Q2: 시리즈 15 축 보드 아키텍처에서 BASE 0, BASE 1, BASE 2는 무엇입니까?

BASE 0, 1, 및 2는 15 시리즈 CNC의 내부 버스에 있는 공유 메모리 명령 레지스터이다. 주 CPU는 각 인터폴레이션 사이클에 위치 인크리멘트 명령을 이 레지스터에 기록한다.A16B-2200-0090의 4 축 각에 대한 적절한 BASE 레지스터를 읽고 PWM 드라이브 신호로 명령 데이터를 번역이 메모리 매핑 아키텍처는 CPU와 축 보드가 직접 프로세서-프로세서 통신 없이 명령을 교환할 수 있게 한다.

Q3: 여러 A16B-2200-0090 보드가 사용되면 축 채널 할당이 어떻게 설정됩니까?

다중 보드 시리즈 15 구성에서 각 A16B-2200-0090 보드에는 매개 변수 설정과 CNC에서 보드의 물리적 위치로 기본 축 번호가 부여됩니다.첫 번째 보드는 축 1~4을 다루고, 두 번째 손잡이는 5 ∼ 8 축입니다.축 할당 매개 변수는 CNC의 축 매개 변수 테이블에서 구성됩니다. 이러한 매개 변수를 잘못 변경하면 축이 잘못된 보드에 할당 될 수 있습니다., 제어 오류를 일으킨다.

Q4: A16B-2200-0090은 시리즈 15-B 또는 15-C 시스템에 적합합니까?

A16B-2200-0090은 15A 시리즈 (모델 A) 세대의 15A, 15-MA, 15-TA, 150M, 15-MF, 15-TT 및 15-TF로 지정된 시스템으로 확인됩니다.시리즈 15-B 및 15-C는 업데이트 된 서버 아키텍처의 일부로 다른 축 보드 하드웨어를 도입했습니다.주문하기 전에 CNC의 특정 모델 세대를 확인합니다.

Q5: A16B-2200-0090 4개의 보드 중 하나가 16축 시스템에서 고장 났을 때 어떻게 될까요?

고장난 보드에서 제어되는 4 축만 경보가 됩니다. 나머지 3개의 보드와 12개의 축은 정상적으로 계속 작동합니다. 다른 축 보드들은 독립적입니다.CNC는 영향을 받는 축에 대한 알람을 표시합니다이 기계는 수리가 준비될 때 생산 과정이 허용하는 경우 나머지 축에서 작동 할 수 있습니다.
