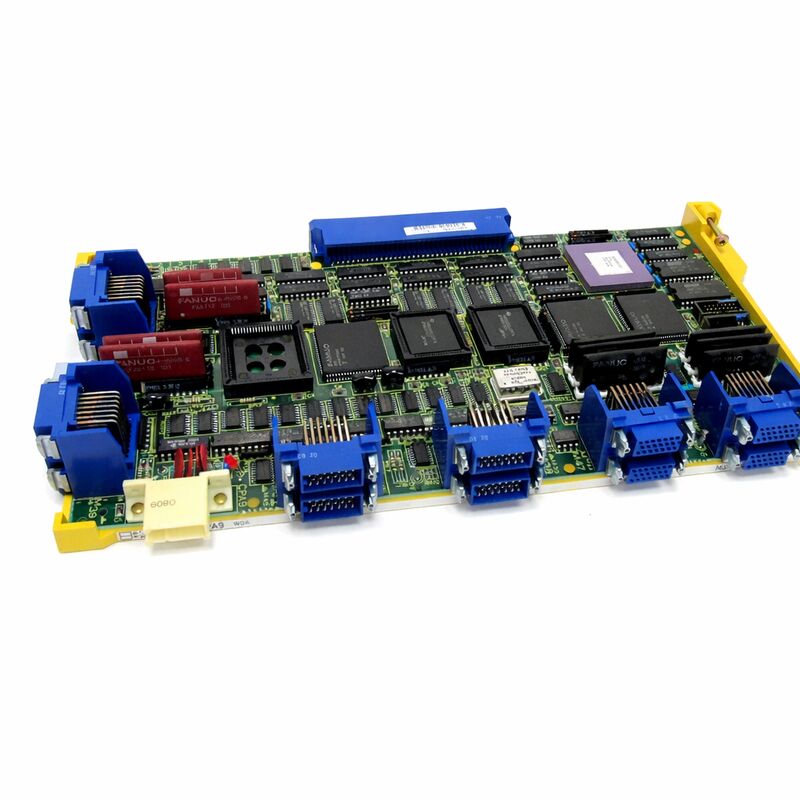

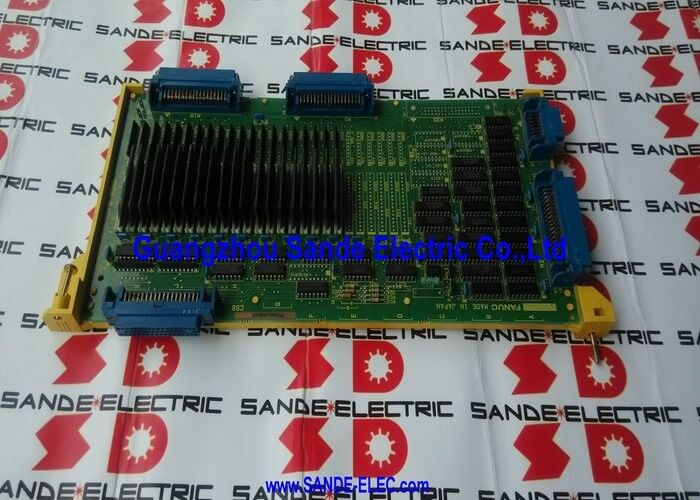

FANUC 디렉터 어댑터 보드 A16B-1212-0030 A16B12120030 A16B-1212-OO3O

FANUC A16B-1212-0030 | 시리즈 15A 분리형 검출기 어댑터 PCB — 15-MA / 15-TA용 완전 폐쇄 루프 피드백

부품 번호: A16B-1212-0030

호환 부품 번호: A16B12120030

제조사: FANUC Corporation (일본)

제품 유형: 분리형 검출기 어댑터 — 추가 PCB

분리형 검출기란 무엇이며 이 보드가 존재하는 이유

표준 FANUC 서보 축에서 위치 피드백은 서보 모터 샤프트에 장착된 엔코더에서 옵니다. CNC는 엔코더 카운트를 읽고 실제 위치를 계산하며 루프를 닫습니다. 이 구성(반폐쇄 루프라고 함)은 대부분의 공작 기계 응용 분야에 충분히 정확합니다.

완전 폐쇄 루프 제어는 기계의 움직이는 부품에 직접 장착된 두 번째 피드백 장치(테이블의 선형 스케일, 회전 축의 회전 인덕토신 또는 볼스크류 너트의 보조 위치 코더)를 추가합니다. 모터 샤프트 각도뿐만 아니라 기계의 실제 기계적 위치가 CNC로 피드백됩니다. 모터와 작업물 사이의 열팽창, 볼스크류 피치 오류 또는 베어링 편향은 실시간으로 측정되고 보정됩니다.

A16B-1212-0030은 시리즈 15A 시스템에서 이 기능을 구현하는 하드웨어입니다. 이 보드는 분리형 검출기에 대한 신호 입력 경로를 CNC 제어 장치에 추가합니다. 이 보드가 없으면 시리즈 15A는 분리형 검출기 신호를 수락하거나 처리할 수 없으며, 완전 폐쇄 루프 피드백을 활성화하는 모든 매개변수는 경보를 발생시킵니다.

이 보드는 FANUC 시리즈 15-MA(머시닝 센터) 및 15-TA(터닝 센터) 설치에 적합합니다. 시리즈 15A 제어 하드웨어에 연결되고 분리형 검출기에 필요한 추가 신호 처리 채널을 제공하는 추가 PCB입니다.

일반적인 응용 분야

테이블 위치를 열 팽창에 관계없이 마이크론 단위로 유지해야 하는 정밀 보링 밀 및 지그 보러. 완전 폐쇄 루프 보상 없이는 전체 이동 거리에서의 볼스크류 피치 오류가 필요한 부품 공차를 초과하는 대형 머시닝 센터. 연삭 휠 축에서 회전 인덕토신 피드백을 사용하는 연삭기. 검출기 어댑터 고장 후 시리즈 15A 기계의 원래 완전 폐쇄 루프 아키텍처를 복원하는 개조 프로젝트.

주요 사양

자주 묻는 질문

Q1: 시리즈 15A CNC에서 분리형 검출기와 관련된 경보가 발생합니다. A16B-1212-0030이 원인인가요?

보드 고장을 가정하기 전에 검출기에서 외부로 오류를 추적하십시오. 선형 스케일 또는 인덕토신 신호 케이블의 손상을 확인하고 검출기의 공급 전압을 확인하십시오. 검출기 케이블과 A16B-1212-0030 사이의 커넥터를 검사하십시오. 검출기, 케이블 및 커넥터가 양호한 것으로 확인되었고 경보가 지속되면 어댑터 보드에 문제가 있는 것입니다.

Q2: 기계가 모터 장착 엔코더 피드백만 사용하는 경우 이 보드가 필요합니까?

아니요. A16B-1212-0030은 완전 폐쇄 루프 제어를 위해 분리형 위치 검출기를 사용하는 경우에만 필요합니다. 순수 반폐쇄 루프(모터 엔코더만 사용)로 작동하는 시리즈 15A는 이 보드가 필요하지 않으며 이 보드 없이도 정상적으로 작동합니다.

Q3: A16B-1212-0030은 모든 유형의 선형 스케일과 함께 작동할 수 있습니까?

이 보드는 시리즈 15A의 분리형 검출기 인터페이스와 호환되는 신호 유형(일반적으로 사인/코사인 아날로그 또는 스케일 및 인덕토신 장치의 증분 TTL/차동 구형파 신호)을 수락합니다. 설치 전에 특정 스케일의 출력 형식이 어댑터의 입력 사양과 일치하는지 확인하십시오.

Q4: A16B-1212-0030을 교체한 후에도 CNC에 검출기 경보가 표시됩니다. 무엇을 확인해야 합니까?

교체 보드가 커넥터에 올바르게 장착되었는지 확인하십시오. 그런 다음 분리형 검출기 피드백을 활성화하는 시리즈 15A 매개변수가 올바르게 설정되었는지 확인하십시오. 특히 분리형 검출기 입력을 사용하는 축을 정의하는 축 구성 매개변수를 확인하십시오. 매개변수 불일치는 작동하는 보드에서도 경보를 발생시킵니다.

Q5: A16B-1212-0030은 아직 생산 중인 시리즈 15A 기계에 사용할 수 있습니까?

시리즈 15 플랫폼은 FANUC에서 단종되었습니다. A16B-1212-0030은 산업용 CNC 애프터마켓(레거시 FANUC 부품 전문가 및 시리즈 15 수리 회사)을 통해 공급됩니다. 이러한 어댑터 보드의 고장이 종종 단일 신호 컨디셔닝 IC 또는 커넥터에 국한되므로 교체 재고가 부족할 때 원래 고장난 보드의 구성 요소 수준 수리도 실행 가능한 옵션입니다.
