| 원래 장소 | 일본 |
| 브랜드 이름 | FANUC |
| 인증 | CE ROHS |
| 모델 번호 | A16B-1211-0331 |
부품 번호: A16B-1211-0331
제조사: FANUC Corporation (일본)
제품 유형: 추가 축 제어 PCB (단일 채널)
보드 시리즈: A16B-1211
호환 시스템: FANUC Series 0-B (0-MB, 0-TTB, 0-P4B, 0-PB)
축 개수: 1 (추가 축 확장)
인터페이스: 디지털 — S 시리즈 (6058) 디지털 서보 드라이브 제어
구조: 스루홀 (비표면 실장)

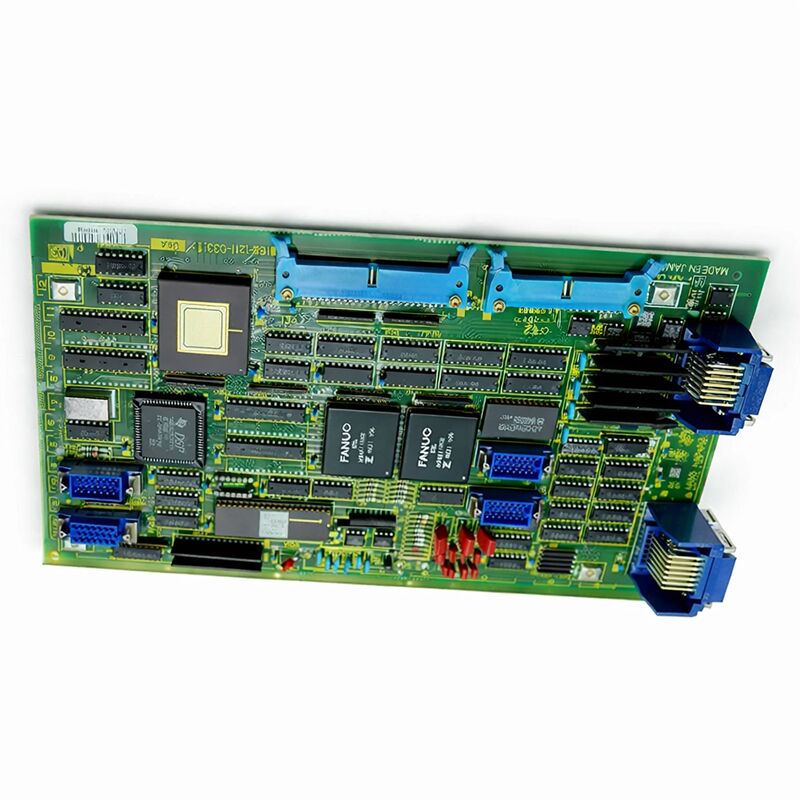

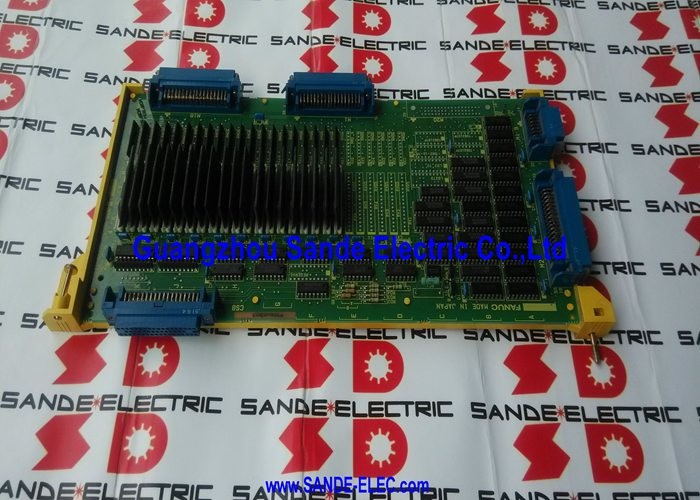

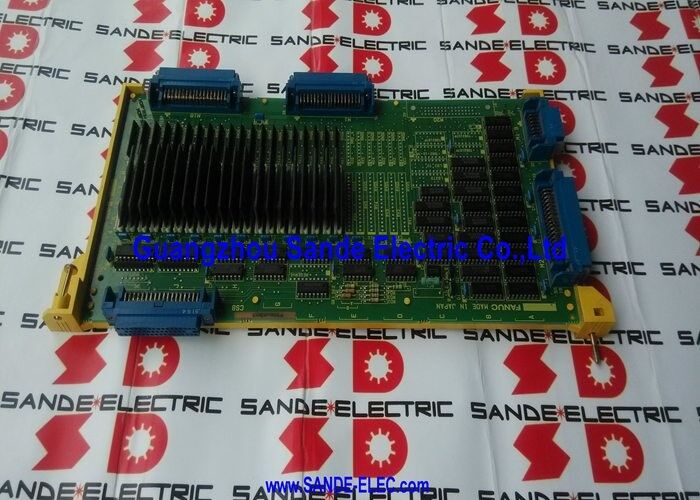

A16B-1211-0331은 FANUC의 Series 0-B CNC 컨트롤러용 추가 단일 축 제어 보드입니다. 이 보드는 0-MB 머시닝 센터, 0-TTB 트윈 터렛 선반, 0-P4B 팔레타이저, 0-PB 보링 머신 변형인 0-B 구성의 축 제어 기능을 확장하여 기존 축 구성에 디지털 제어 서보 축을 하나 더 추가합니다.
Series 0-B는 FANUC의 16비트 CNC 아키텍처의 마지막이자 가장 뛰어난 세대였습니다. 0-A 시리즈를 계승한 발전으로, 상업적으로 성공한 0 시리즈의 신뢰할 수 있고 현장에서 검증된 설계 철학을 유지하면서 처리 능력과 향상된 기능을 제공했습니다.
0-MB 구성은 표준 형태로 최대 4축까지 머시닝 센터를 지원했습니다.
A16B-1211-0331은 기계 설계가 기본 구성에서 제공하는 것보다 더 많은 축을 필요로 할 때 5번째 또는 6번째 축을 추가했습니다.
이 보드는 0-B 컨트롤러의 메인 보드에 A16B-1211-0320 서브 CPU 명령 보드와 함께 장착되며, 이 보드는 추가 축 작동을 조정합니다.
이 조합 — 명령 보드와 축 보드 — 는 0-B 플랫폼에서 축 확장을 위한 표준 접근 방식이었습니다.
축 보드는 추가 축에 대한 서보 인터페이스를 처리합니다. 6058 시리즈 드라이브에 대한 PWM 디지털 명령과 모터의 엔코더 피드백 처리를 담당합니다.
| 매개변수 | 값 |
|---|---|
| 부품 번호 | A16B-1211-0331 |
| 제조사 | FANUC Corporation |
| 제품 유형 | 추가 단일 축 제어 PCB |
| 보드 시리즈 | A16B-1211 |
| 호환 시스템 | FANUC Series 0-MB, 0-TTB, 0-P4B, 0-PB |
| 추가 축 | 1 (5번째 또는 6번째 축) |
| 드라이브 인터페이스 | 디지털 (6058 시리즈 드라이브 제어) |
| 필수 동반 보드 | A16B-1211-0320 서브 CPU 명령 보드 |
| 구조 | 스루홀 (비-SMT) |
| 원산지 | 일본 |
| 작동 온도 | 0 – 55°C |
| 보관 온도 | −20 – 60°C |
| 사용 가능한 상태 | 신품 (잉여) / 리퍼비시 / 수리됨 |
FANUC 0-B 시리즈는 16비트 CNC 시대의 성숙한 상태를 나타냈습니다. 기본 축 개수는 대부분의 기계 구성 요구 사항을 충족했지만, 특히 회전 테이블이 있는 머시닝 센터, 듀얼 팔레트 기계, 다기능 선반 등 많은 기계 설계는 표준 보드 세트에서 제공하는 것보다 하나 또는 두 개의 축을 더 필요로 했습니다.
FANUC의 해결책은 추가 축 보드 아키텍처였습니다.
축이 더 많은 기계에 대해 완전히 다른 컨트롤러를 요구하는 대신, 기존 컨트롤러 구성에 특정 축 보드를 추가하여 확장을 달성할 수 있었습니다.
A16B-1211-0331은 이러한 추가 축 중 하나를 제공했습니다. 두 개의 추가 축이 필요한 경우 두 개의 보드가 사용되었습니다.
축 보드는 추가 축의 드라이브 장치에 대한 디지털 PWM 서보 명령을 생성합니다.
이 축의 드라이브 장치는 기본 축에 사용되는 것과 동일한 6058 시리즈 디지털 서보 앰프입니다.
축 보드는 또한 추가 축 모터에서 엔코더 위치 피드백을 수신하여 해당 축의 폐쇄 루프 위치 제어를 완료합니다.
컨트롤러는 추가 축을 구성의 다른 축으로 인식합니다.
CNC 프로그램은 다른 축과 동일한 G 코드 축 명령을 사용하여 이를 사용합니다.
추가는 파트 프로그램에 투명하게 적용됩니다. 즉, 확장된 축은 작업자와 프로그래머의 관점에서 기본 축과 동일하게 작동합니다.
0-B 시대의 다른 보드와 마찬가지로 A16B-1211-0331은 스루홀 구조를 사용합니다. 부품은 리드를 PCB를 통해 삽입하고 뒷면에 납땜하여 장착됩니다. 이는 나중에 FANUC 세대에서 표준이 된 표면 실장 구조와 근본적으로 다른 접근 방식입니다.
스루홀 구조는 이제 수십 년 된 보드에 실용적인 이점을 제공합니다.
부품은 개별적으로 접근 가능하며 표준 납땜 장비로 교체할 수 있습니다.
노후화되어 고장난 커패시터는 SMT 리워크 도구 없이 식별하고 교체할 수 있습니다. 커넥터 접점은 개별적으로 청소하고 테스트할 수 있습니다.
이 빈티지의 보드에서 가장 일반적인 노후화 고장 모드는 전해 커패시터의 열화입니다. 커패시터는 시간이 지남에 따라 서서히 건조되고 전해질이 증발하면서 임피던스가 증가합니다.
축 제어 보드에서 전원 공급 장치 섹션의 열화된 커패시터는 불안정한 공급 전압을 생성하여 축 동작이 불안정하거나 간헐적인 경보를 유발합니다.
노후화 관련 증상을 보이는 보드에 대한 예방적 커패시터 교체는 종종 가장 효과적인 복원 접근 방식입니다.
A16B-1211-0331은 독립적으로 작동하지 않습니다. A16B-1211-0320 서브 CPU 명령 보드가 존재하고 기능해야 합니다.
서브 CPU 보드는 추가 축 작동을 조정하고 메인 컨트롤러의 버스와 인터페이스하는 처리 로직을 제공합니다.
축 보드는 서브 CPU가 명령하는 축에 대한 서보 인터페이스를 처리합니다.
0-B 기계에서 추가 축 오류를 진단할 때 서브 CPU 보드와 축 보드 모두 잠재적인 오류 위치입니다.
서브 CPU 보드의 오류는 일반적으로 해당 보드에서 조정하는 모든 추가 축에 영향을 미칩니다. 축 보드의 오류는 일반적으로 해당 보드가 담당하는 특정 축에만 영향을 미칩니다.
이 구별은 진단 및 교체 결정을 안내합니다.
Q1: 0-MB 머시닝 센터의 5축에서 전원 인가 시 서보 경보가 발생합니다. 기본 축(1~4)은 정상적으로 초기화됩니다. 5축 모터와 드라이브는 손상되지 않은 것으로 보입니다. A16B-1211-0331이 문제일 가능성이 있습니까?
기본 축 작동이 정상인 추가 축 경보는 축 보드 또는 서브 CPU 명령 보드 중 하나가 고장난 경우와 일치합니다. 기본 축은 다른 보드 하드웨어를 사용하므로 추가 축 보드 세트의 오류는 기본 축에 영향을 미치지 않습니다.
먼저 서브 CPU 보드를 확인하십시오. 서브 CPU 보드의 고장은 모든 추가 축에 동시에 영향을 미칩니다. 5축만 경보가 발생하면 A16B-1211-0331이 문제일 가능성이 더 높습니다.
드라이브와 모터가 손상되지 않았는지 확인한 후 보드 진단을 진행하십시오.
Q2: 5축과 6축(모두 추가 축 보드에서 처리)이 전원 인가 시 동시에 경보가 발생합니다. 이것은 무엇을 의미합니까?
여러 추가 축의 동시 고장은 개별 축 보드보다는 서브 CPU 명령 보드를 가리킵니다. 두 축 보드 모두 작동 명령을 서브 CPU에 의존합니다.
서브 CPU 고장은 축 보드의 상태와 관계없이 두 축 모두 경보를 발생시킵니다.
서브 CPU 보드를 검사하고 커넥터를 확인하십시오. 보드 상태가 의심스러운 경우 축 보드를 교체하기 전에 서브 CPU 보드를 교체하십시오.
Q3: 0-B 기계는 수년간 안정적으로 작동해 왔으며 최근 5축에서 간헐적인 위치 오류가 발생하기 시작했습니다. 오류는 일관된 트리거 없이 나타났다가 사라집니다. 축 보드와 5축 드라이브는 정상으로 테스트되었습니다. 다른 원인이 있을 수 있습니까?
안정적인 기계에서 명확한 패턴을 따르지 않는 간헐적인 위치 오류는 추가 축 체인의 보드 중 하나에 있는 노후화된 커넥터 또는 열화된 전해 커패시터를 가리키는 경우가 많습니다.
축 보드와 서브 CPU 보드 사이의 커넥터 또는 드라이브 장치로 가는 커넥터는 시간이 지남에 따라 고저항 접점이 발생할 수 있습니다.
5축 신호 경로의 모든 커넥터를 청소하고 다시 연결하십시오. 이 방법으로 간헐적인 오류가 해결되지 않으면 축 보드의 커패시터 교체가 다음 단계입니다.
Q4: 교체용 A16B-1211-0331을 구했습니다. 설치 후 5축에서 원래 보드와 다른 경보가 표시됩니다. 무엇을 확인해야 합니까?
보드 교체 후 다른 경보는 일반적으로 고장난 교체 보드보다는 구성 또는 커넥터 문제를 나타냅니다.
새 보드의 모든 커넥터가 올바르고 완전히 장착되었는지 확인하십시오. 서브 CPU 보드와의 커넥터와 드라이브 장치와의 커넥터 모두 완전히 연결되어야 합니다.
또한 CNC의 축 할당 매개변수가 5축에 대해 올바르게 구성되었는지 확인하십시오.
매개변수 불일치는 하드웨어 관련으로 보이는 경보를 생성할 수 있습니다.
Q5: A16B-1211-0331은 모든 0 시리즈 컨트롤러에서 작동할 수 있습니까, 아니면 0-B로 제한됩니까?
A16B-1211-0331은 FANUC 0-B 시리즈 컨트롤러 플랫폼을 위해 특별히 설계되었습니다. 보드의 인터페이스, 버스 프로토콜 및 커넥터 구성은 0-B 아키텍처와 일치합니다.
다른 0 시리즈 세대(0-A, 0-C 또는 0-D)의 추가 축 보드와는 호환되지 않습니다. 기능적으로 유사한 목적을 수행하더라도 마찬가지입니다.
0-A 및 0-C 세대는 축 확장을 위해 다른 보드 사양을 사용했습니다. 설치 전에 항상 보드의 시리즈 호환성을 확인하십시오.
