부품 번호: A16B-1211-0273
제조업체: FANUC Corporation (일본)
제품 유형: 단일 채널 디지털 축 제어 PCB
보드 시리즈: A16B-1211
호환 시스템: FANUC System 11, 11A, 11M, 11T, 11MF, 11TF
축 수: 1 (단일 채널 주변 축 컨트롤러)
호환 드라이브: 6057 시리즈 디지털 AC 서보 증폭기
구조: 스루홀 (비표면 실장)

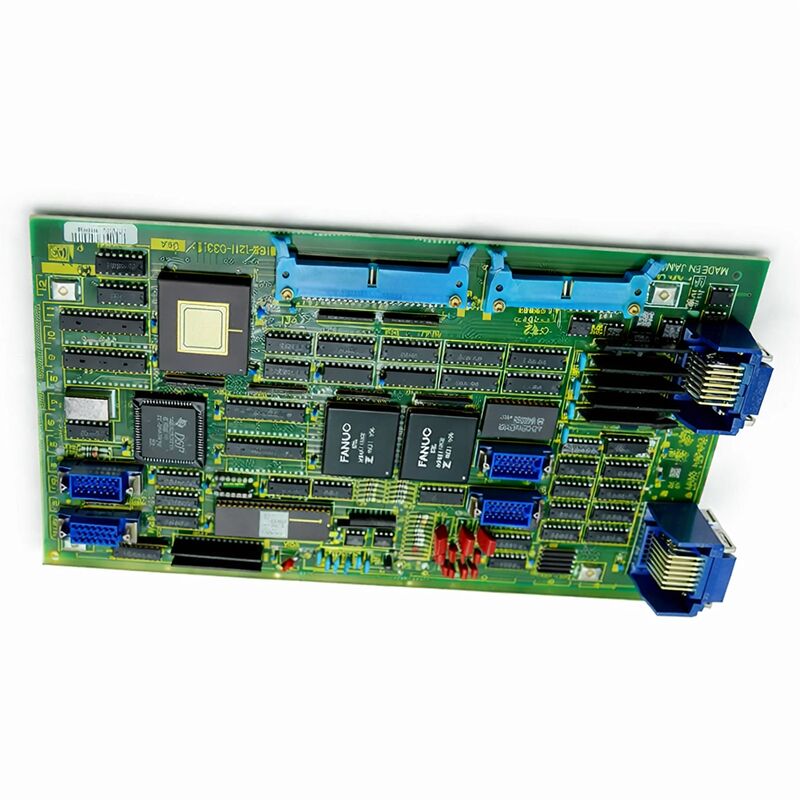

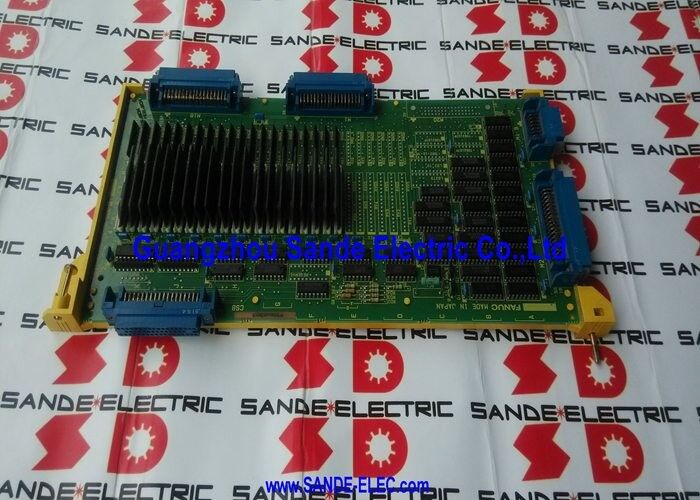

A16B-1211-0273은 FANUC의 System 11 CNC용 단일 채널 디지털 축 제어 보드입니다. System 11 설치에서 하나의 서보 축을 관리하는 주변 축 카드입니다.
단일 축의 기본 서보 인터페이스 역할을 하며, 연결된 6057 시리즈 서보 증폭기 장치를 구동하는 디지털 명령을 생성하고 모터 엔코더에서 반환되는 위치 피드백을 처리합니다.
System 11의 분산 축 제어 아키텍처에서 각 축 보드는 독립적으로 할당된 축을 처리하며, 모든 보드는 메인 컨트롤러를 통해 조정되어 가공 또는 선반 작업에 필요한 동시 다축 모션을 생성합니다.
System 11은 0-C 및 Series 15 세대로 전환되기 전 FANUC의 주력 CNC 플랫폼 중 하나였습니다. 머시닝 센터, 선반 센터 및 다기능 공작 기계에 광범위한 산업 분야에 걸쳐 배포되었습니다.
이러한 기계를 제어하는 축 보드는 A16B-1211-0273 및 그 형제 보드였습니다. System 11의 후기, 더 강력한 디지털 구현을 위해 설계된 보드입니다. FANUC가 0-C 및 15 시리즈 컨트롤러를 출시했을 때 System 11은 대체되었지만, 제어했던 기계는 계속 작동했으며 오늘날에도 계속 작동하고 있습니다.
이 보드는 비표면 실장(스루홀) 구조로, 부품 리드가 PCB를 통과하여 뒷면에 납땜됩니다.
이는 해당 시대의 구조 기술이며, 이제 수십 년 된 보드에 실질적인 이점을 제공합니다. 부품은 검사 및 교체를 위해 개별적으로 접근할 수 있습니다.
| 매개변수 | 값 |
|---|---|
| 부품 번호 | A16B-1211-0273 |
| 제조업체 | FANUC Corporation |
| 제품 유형 | 단일 채널 디지털 축 제어 PCB |
| 보드 시리즈 | A16B-1211 |
| 호환 시스템 | FANUC System 11, 11A, 11M, 11T, 11MF, 11TF |
| 축 채널 | 1 |
| 호환 드라이브 | 6057 시리즈 디지털 AC 서보 증폭기 |
| 구조 | 스루홀 (비-SMT) |
| 인터페이스 | 디지털 서보 (6057 시리즈) |
| 원산지 | 일본 |
| 작동 온도 | 0 ~ 55°C |
| 보관 온도 | −20 ~ 60°C |
| 사용 가능한 상태 | 신품 (잉여) / 리퍼비시 / 수리됨 |
FANUC의 System 11은 모듈식 주변 축 카드 방식을 사용했습니다. 메인 컨트롤러 보드는 전체 CNC 처리(프로그램 해석, 보간 수학, PMC 실행, 운영자 인터페이스)를 담당했습니다.
축 카드는 서보 드라이브와 인터페이스했으며, 축당 카드 하나씩 컨트롤러 버스 주위에 분산되었습니다.
각 카드는 메인 컨트롤러로부터 위치 명령을 받고 해당 축의 엔코더 피드백을 처리했습니다.
A16B-1211-0273은 후기, 더 강력한 System 11 디지털 구성에 장착되었습니다. 특히 6057 시리즈 디지털 AC 서보 드라이브 장치와 인터페이스하는 구성입니다.
6057은 축 보드가 생성하는 것과 동일한 유형의 디지털 신호 인터페이스를 통해 통신하는 디지털 드라이브입니다.
이 조합은 당시 System 11 플랫폼을 위한 최첨단 서보 구현으로, 이전 아날로그 인터페이스 구성보다 향상된 서보 성능을 제공했습니다.
이 보드는 11, 11A, 11M (머시닝 센터), 11T (선반 센터), 11MF 및 11TF 변형 System 11 전반에 걸쳐 표준이었습니다.
이러한 다른 명칭은 컨트롤러의 애플리케이션 및 구성 차이를 반영하며, 근본적인 하드웨어 변경 사항은 아닙니다.
축 카드의 기능(6057 드라이브를 통한 하나의 서보 축 제어)은 기계가 어떤 System 11 변형을 사용하든 동일했습니다.
6057 시리즈 서보 증폭기 장치는 System 11 세대를 위한 FANUC의 디지털 서보 드라이브였습니다.
A16B-1211-0273은 이러한 드라이브가 요구하는 제어 인터페이스, 즉 컨트롤러에서 드라이브로의 속도 요구를 전달하는 디지털 서보 명령 신호와 엔코더 위치 피드백이 컨트롤러로 돌아오는 경로를 제공합니다.
6057 드라이브는 이 명령을 받아 전류 제어 루프를 실행하고 연결된 서보 모터에 적절한 모터 전류를 공급합니다.
드라이브의 기능은 전력 변환 및 전류 조절이며, 지능은 축 카드에 있습니다.
축 카드는 컨트롤러의 위치 오류 계산에서 속도 요구를 계산하고, 6057은 이를 실행합니다.
이러한 기능의 명확한 분리는 오류가 발생했을 때 인터페이스의 어느 쪽에 있는지에 따라 교체 부품이 결정됨을 의미합니다.
오류 코드 및 경보 패턴은 이러한 진단을 안내합니다. 드라이브 경보 없이 명령된 위치를 따르지 않는 위치 오류를 나타내는 오류 코드는 축 카드의 위치 명령 또는 피드백 처리가 저하되었음을 시사합니다.
과전류를 나타내는 드라이브 경보는 모터 또는 드라이브가 오류 위치임을 시사합니다.
수십 년간의 서비스는 잘 설계된 스루홀 PCB의 내구성을 입증했습니다. A16B-1211-0273은 전해 커패시터가 정상 작동 조건에서 설계 수명에 도달했거나 지났을 정도로 오래되었습니다.
커패시터는 전해질이 서서히 증발하면서 노화되며, 정전 용량이 감소하고 등가 직렬 저항(ESR)이 증가합니다. 축 제어 보드에서 저하된 전원 공급 장치 커패시터는 전압 리플을 허용하여 위치 오류, 설명할 수 없는 속도 변동 또는 명확한 기계적 원인 없이 나타나고 사라지는 경보와 같은 불안정한 서보 동작을 유발합니다.
스루홀 커패시터는 기본적인 납땜 장비와 적절한 교체품으로 교체할 수 있습니다.
이는 기능적으로 문제가 없는 보드에 대한 실질적인 수리입니다.
숙련된 전자 기술자는 A16B-1211-0273의 전해 커패시터를 몇 시간 안에 교체하여 보드의 전원 공급 장치 성능을 복원하고 서비스 수명을 수년 더 연장할 수 있습니다.
Q1: System 11 기계에서 특정 축에 전원 인가 시 서보 경보가 발생합니다. 다른 축은 정상적으로 초기화됩니다. 해당 축의 6057 드라이브에는 독립적인 경보가 표시되지 않습니다. 이것이 A16B-1211-0273 문제인가요?
드라이브가 독립적인 오류를 보고하지 않고 다른 축이 정상인 상태에서 단일 축 서보 경보가 전원 인가 시 발생하는 것은 축 카드가 초기화 시퀀스를 완료하지 못했음을 시사합니다. 축 카드는 전원 인가 시 드라이브와의 통신을 설정해야 합니다.
카드의 통신 회로가 고장 나면 드라이브는 명령을 받지 못하고, 컨트롤러는 서보 오류를 보고하지만, 전기적으로 정상 작동하는 드라이브 자체에는 자체적인 경보가 표시되지 않습니다.
축 카드와 드라이브 장치 사이의 커넥터를 검사하고, 커넥터가 양호한 것으로 확인되면 보드 교체로 진행하십시오.
Q2: DNC 절삭 주기 동안 A16B-1211-0273으로 제어되는 축이 약간 부정확한 속도로 작동합니다. 위치 판독값은 정확하지만 절삭 품질이 저하되었습니다. 경보는 발생하지 않습니다. 무엇이 문제일 수 있나요?
위치 경보 없이 절삭 중 속도 부정확성은 속도 제어 루프에 교란이 있음을 시사합니다.
축 카드는 속도 요구 신호를 생성합니다. 카드 상의 신호 컨디셔닝 회로에 노후된 저항, 누설 커패시터와 같은 부품이 저하되면 속도 명령에 약간의 오류가 발생하여 위치 추종 오류를 발생시키지 않고 부정확한 절삭 속도를 유발할 수 있습니다.
기계가 올바르게 작동했을 때의 기준선과 비교하여 해당 축의 서보 진단 데이터를 비교하십시오.
Q3: 두 개의 다른 System 11 기계에서 나온 A16B-1211-0273 보드에 하드웨어 개정 레이블이 다르게 보입니다. 서로 교체 가능한가요?
다른 하드웨어 개정 접미사(예: /01A, /02A)가 있는 A16B-1211-0273은 일반적으로 동일한 기능 사양을 유지하면서 생산 중에 PCB 레이아웃 또는 부품 변경을 나타냅니다.
대부분의 경우, 후기 개정 보드는 이전 개정 소켓 및 구성과 하위 호환됩니다.
그러나 이는 보드를 교체하기 전에 특정 기계 구성의 System 11 하드웨어 설명서를 참조하여 확인해야 합니다.
Q4: 교체용 A16B-1211-0273을 구했습니다. 설치 전에 어떤 점검을 해야 하나요?
교체품을 설치하기 전에 커넥터 접점에 손상이나 산화가 있는지 검사하십시오. 보관 중이었을 수 있는 잉여 보드의 경우, 보관 상태 문제를 나타낼 수 있는 커패시터 손상(부풀어 오름, 누출 잔여물)이 있는지 확인하십시오.
보드의 개정 접미사가 설치와 호환되는지 확인하십시오.
설치 후에는 자동 사이클을 실행하기 전에 축을 범위 내에서 천천히 이동시켜야 하며, 위치 피드백은 기계의 알려진 이동 한계와 비교하여 확인해야 합니다.
Q5: 이 보드는 FANUC에서 단종되었습니다. 수리 서비스는 아직 이용 가능한가요?
예. System 11 축 보드 공급망은 산업 자동화 서비스 시장을 통해 활발하게 유지되고 있습니다.
특정 고장 부품을 식별하고 교체하는 부품 수준 수리 서비스는 이 세대의 FANUC 하드웨어에 대해 일상적으로 작업하는 CNC 서비스 전문가로부터 이용할 수 있습니다. 스루홀 구조는 부품 수준 수리를 실용적으로 만듭니다.
테스트된 리퍼비시 보드를 고장난 원본과 교환하는 교환 서비스도 이용 가능하며, 생산이 수리를 기다릴 수 없을 때 가장 빠른 복구 옵션을 제공합니다.
