| 원래 장소 | 일본 |
| 브랜드 이름 | FANUC |
| 인증 | CE ROHS |
| 모델 번호 | A16B-1211-0272 |
부품 번호: A16B-1211-0272
제조사: FANUC Corporation (일본)
제품 유형: 2채널 디지털 추가 축 제어 PCB
보드 시리즈: A16B-1211
호환 시스템:FANUC 시스템 11, 11A, 11M, 11T, 11F — 및 시스템 10
축 채널: 2 (주변 듀얼 축 컨트롤러)
호환 드라이브: 6057 시리즈 디지털 AC 서보 앰프 (6058 시리즈도 포함)
엔코더 입력: 펄스 코더 사각 신호
구조: 스루홀 (표면 실장 아님)
상태: 제조사 단종

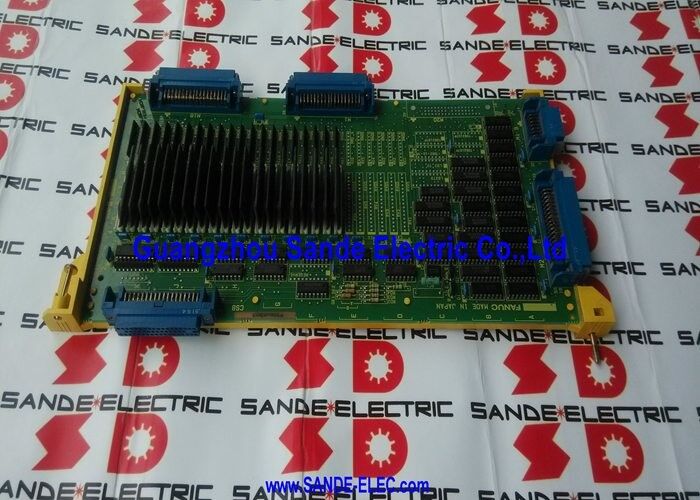

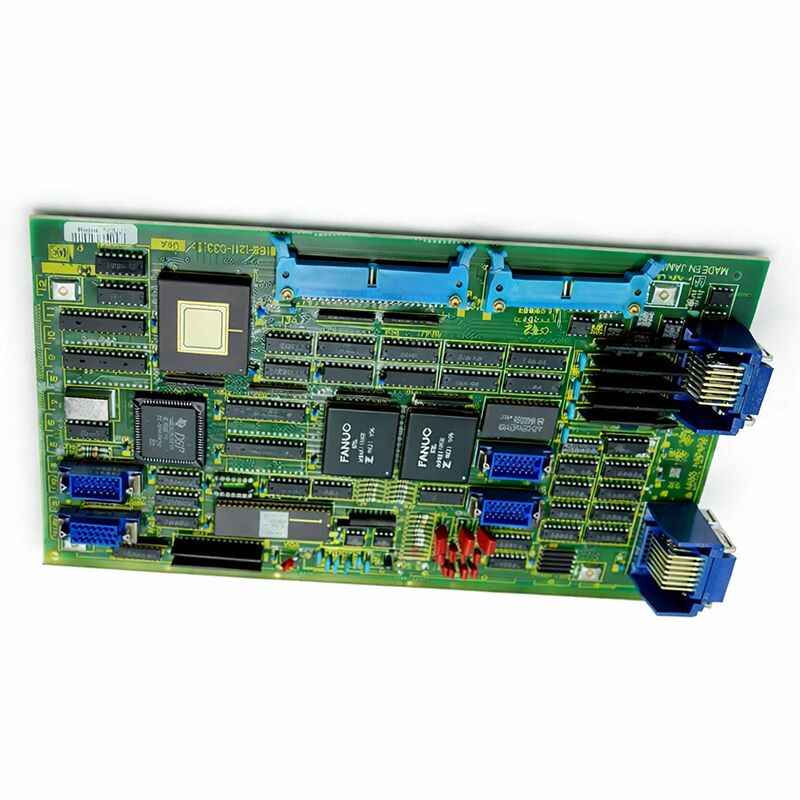

A16B-1211-0272는 FANUC의 시스템 10 및 11 CNC 플랫폼용 2채널 디지털 축 컨트롤러 보드입니다. 이는 독립형 컨트롤러가 아닌 주변 축 카드이며, 시스템 10/11 설치에 2개의 디지털 제어 서보 축을 추가합니다.
시스템의 메인 컨트롤러 보드 및 기타 축 카드와 함께 작동하며, 할당된 2개의 축에 대한 디지털 서보 인터페이스를 제공하고 컨트롤러의 보간 위치 명령을 모터를 구동하는 6057 또는 6058 시리즈 디지털 AC 서보 드라이브 장치에 연결합니다.
시스템 10 및 11은 해당 세대의 FANUC 고성능 CNC 플랫폼이었습니다. 이러한 컨트롤러가 장착된 머시닝 센터, 터닝 센터 및 복잡한 생산 기계는 다축 협조 동작을 요구했으며, 일부는 4개, 5개 또는 그 이상의 동시 제어 축을 필요로 했습니다.
주변 축 카드 아키텍처는 기계 제작업체 및 시스템 통합업체가 메인 컨트롤러 주위에 여러 축 카드를 결합할 수 있도록 지원하여 각 카드가 할당된 축 그룹을 처리하도록 했습니다.
A16B-1211-0272는 2채널 용량으로 이 확장 계획의 핵심이었습니다.
이 보드는 FANUC 마킹과 함께 GE FANUC 명칭을 가지고 있으며, 이 컨트롤러 중 다수가 판매되었던 합작 투자 시대를 반영합니다. 비표면 실장 구조는 수십 년간 공작 기계 서비스에서 입증된 견고성을 보드에 부여합니다.
스루홀 부품은 개별적으로 검사 및 적용 가능한 경우 교체가 가능합니다.
| 매개변수 | 값 |
|---|---|
| 부품 번호 | A16B-1211-0272 |
| 제조사 | FANUC Corporation |
| 제품 유형 | 2채널 디지털 추가 축 PCB |
| 보드 시리즈 | A16B-1211 |
| 호환 시스템 | FANUC 시스템 10, 11, 11A, 11M, 11T, 11F |
| 축 채널 | 2 |
| 호환 드라이브 | 6057, 6058 시리즈 디지털 AC 서보 |
| 엔코더 인터페이스 | 펄스 코더 (사각 신호) |
| 구조 | 스루홀 (비-SMT) |
| 원산지 | 일본 |
| 작동 온도 | 0 – 55°C |
| 상태 | 제조사 단종 |
| 사용 가능 상태 | 신품 (잉여) / 리퍼비시 / 수리 / 교환 |
FANUC의 시스템 10 및 11은 분산 축 제어 모델을 기반으로 설계되었습니다.
메인 컨트롤러 보드는 전체 CNC 처리 부담 (프로그램 해석, 보간 계산, PMC 실행 및 운영자 인터페이스 처리)을 관리했습니다.
축 카드는 서보 인터페이스를 관리했습니다. 각 축 카드는 컨트롤러로부터 위치 명령을 받아 해당 속도 요구량을 계산하고 해당 축의 서보 드라이브에 전달했습니다.
A16B-1211-0272는 2개의 축을 동시에 처리했습니다. 예를 들어, 4축 머시닝 센터에서 두 개의 A16B-1211-0272 보드는 네 개의 축 모두를 서비스할 수 있었습니다. 즉, 하나의 보드는 X 및 Y 축을, 다른 하나는 Z 및 네 번째 축을 담당했습니다.
5축 기계에서는 두 개의 보드와 하나의 단일 채널 카드가 세트를 완성했습니다. 컨트롤러는 모든 보드를 실시간으로 조정하여 모든 축이 정밀한 보간 궤적에서 동시에 움직일 수 있도록 했습니다.
이 보드의 듀얼 채널 설계는 당시의 실용적인 아키텍처를 반영합니다. 보드당 2개의 축은 보드 복잡성과 시스템 모듈성 간의 균형점이었습니다.
단일 채널 보드는 개별 축이 다른 구성을 가진 기계에 사용되었으며, 듀얼 채널 보드는 쌍으로 된 축이 보드를 공유할 수 있는 일반적인 경우에 사용되었습니다.
6057 시리즈 디지털 AC 서보 앰프는 당시 FANUC 제품 라인에서 시스템 11과 쌍을 이루는 주요 드라이브 장치였습니다.
이 드라이브는 축 카드로부터 디지털 속도 명령을 받아 명령된 속도를 달성하는 데 필요한 모터 전류로 변환했습니다.
피드백 경로 (모터의 펄스 코더로부터의 위치 데이터)는 축 카드를 통해 컨트롤러로 반환되었습니다.
펄스 코더 피드백은 사각파 신호입니다.
이 보드의 입력 회로는 이러한 사각파를 처리하여 펄스를 계산하여 축 위치를 결정합니다. 위치 계산의 정밀도는 컨트롤러의 위치 측정 해상도를 결정합니다.
이 인터페이스는 해당 기간의 6057/6058 시리즈 모터와 함께 사용되는 펄스 코더 유형에 맞게 설계되었습니다.
A16B-1211-0272는 또한 다양한 스핀들 및 서보 인터페이스와 함께 작동하도록 설계되어 디지털 및 직렬 드라이브 유형 모두를 수용했으며, 일부 구성에서는 아날로그 인터페이스도 가능했습니다.
이러한 유연성 덕분에 시스템 10/11 컨트롤을 통합한 다양한 기계 설계에 적용할 수 있었습니다.
시스템 10/11 기계는 현대적인 기준으로 볼 때 오래되었지만, 투자하고 유지보수하는 공장에서 여전히 생산적으로 운영되고 있습니다. 이러한 기계의 기계적 품질은 종종 우수합니다.
전자 부품은 실질적인 서비스 수명 제한을 가지는 부품이며, 전자 부품 중에서도 서보 제어에서 직접적인 역할을 한다는 점을 고려할 때 축 카드는 가장 주의가 필요한 부품 중 하나입니다.
스루홀 구조는 이 연령대에서 서비스 용이성의 이점입니다. 오래된 전해 커패시터 (이 빈티지 PCB에서 가장 일반적인 연령 관련 고장 모드)는 표준 납땜 장비를 사용하여 교체할 수 있습니다.
불규칙한 축 동작, 간헐적인 서보 경보 또는 열화된 전원 공급 장치 필터링과 일치하는 기타 증상을 보이는 보드는 예방적 커패시터 교체를 통해 복구될 수 있으며, 유용한 서비스 수명을 상당히 연장할 수 있습니다.
Q1: A16B-1211-0272에서 서비스하는 두 축 모두 전원 켜기 시 동시에 경보가 발생합니다. 드라이브와 모터에는 독립적인 결함이 없습니다. 이 보드가 원인입니까?
전원 켜기 시 동시 듀얼 축 경보는 드라이브와 모터가 정상임을 확인한 경우, 축 카드가 초기화를 완료하지 못하는 특징적인 패턴입니다.
두 축 모두 보드의 전원 공급 장치 및 컨트롤러 통신을 위한 공통 회로를 공유합니다.
이 공유 회로의 고장은 두 축 모두에 동일하게 영향을 미칩니다. 먼저 보드의 커넥터를 검사하고 다시 장착하십시오. 다시 장착해도 경보가 해결되지 않으면 보드의 전원 공급 장치 또는 인터페이스 회로를 수리하거나 교체해야 합니다.
Q2: 이 보드의 두 축 중 하나만 경보가 발생하고 다른 하나는 정상입니다. 이는 보드의 단일 채널 회로가 고장났다는 것을 의미합니까, 아니면 외부 원인일 수 있습니까?
하나의 채널은 정상이고 다른 하나는 고장인 단일 축 경보는 보드 수준의 단일 채널 고장보다 외부 원인일 가능성이 높습니다. 해당 축의 드라이브 장치, 모터 또는 엔코더 케이블이 가장 먼저 확인해야 할 항목입니다.
보드 단일 채널 고장도 발생하지만, 커넥터 및 드라이브 고장이 훨씬 더 일반적입니다.
보드가 고장이라고 결론 내리기 전에 고장난 축의 드라이브, 모터 및 엔코더 피드백 연결을 확인하십시오.
Q3: 기계는 저속에서는 정상적으로 작동하지만, 이 보드에서 서비스하는 두 축 모두에서 급속 이송 중에 과도한 추종 오차가 발생합니다. 다른 축은 영향을 받지 않습니다. 무엇이 원인일 수 있습니까?
급속 이송 시 저속에서는 나타나지 않는 추종 오차는 보드에서 드라이브 장치로 전달되는 속도 명령 신호가 높은 요구 수준에서 깨끗하게 도달하지 못함을 시사합니다. 이는 보드의 속도 출력 회로에 있는 신호 컨디셔닝 부품 (커패시터 또는 저항)의 열화로 인해 발생할 수 있습니다.
또한 커넥터 접촉 저항을 나타낼 수도 있는데, 이는 저주파에서는 무시할 수 있지만 급속 이송 중에 필요한 더 높은 업데이트 속도에서 신호 감쇠를 유발합니다.
Q4: 교체용 A16B-1211-0272를 구했지만 하드웨어 개정 접미사가 다릅니다. 설치해도 안전합니까?
동일한 기본 부품 번호 내의 사소한 하드웨어 개정 변경은 일반적으로 역호환성을 유지하는 부품 또는 레이아웃 개선을 나타냅니다. 이전 개정판 대신 설치된 최신 개정판 보드는 일반적으로 호환됩니다.
그러나 특히 다운타임이 많이 발생하는 고가 생산 기계의 경우, 설치 불일치로 인한 다운타임이 비용이 많이 들 수 있으므로, 설치 전에 기계 문서 또는 자격을 갖춘 FANUC 서비스 리소스와 호환성을 확인하는 것이 책임감 있는 접근 방식입니다.
Q5: 기계 제작업체가 더 이상 사업을 하지 않습니다. 교체용 보드에 대한 올바른 축 할당 매개변수를 어떻게 결정할 수 있습니까?
축 카드 구성 및 매개변수 할당을 설명하는 FANUC의 시스템 10/11 하드웨어 매뉴얼은 기계 제작업체의 문서와 별개이며, FANUC의 문서 네트워크 및 전문 산업 문서 공급업체를 통해 구할 수 있습니다.
이 매뉴얼은 각 축 카드의 채널을 컨트롤러의 특정 축 번호에 할당하는 매개변수 설정을 설명합니다.
컨트롤러의 매개변수 백업 (사용 가능한 경우)과 하드웨어 매뉴얼을 통해 올바른 구성을 설정할 수 있습니다.
