| 원래 장소 | 일본 |
| 브랜드 이름 | FANUC |
| 인증 | CE ROHS |
| 모델 번호 | A16B-1211-0270 |

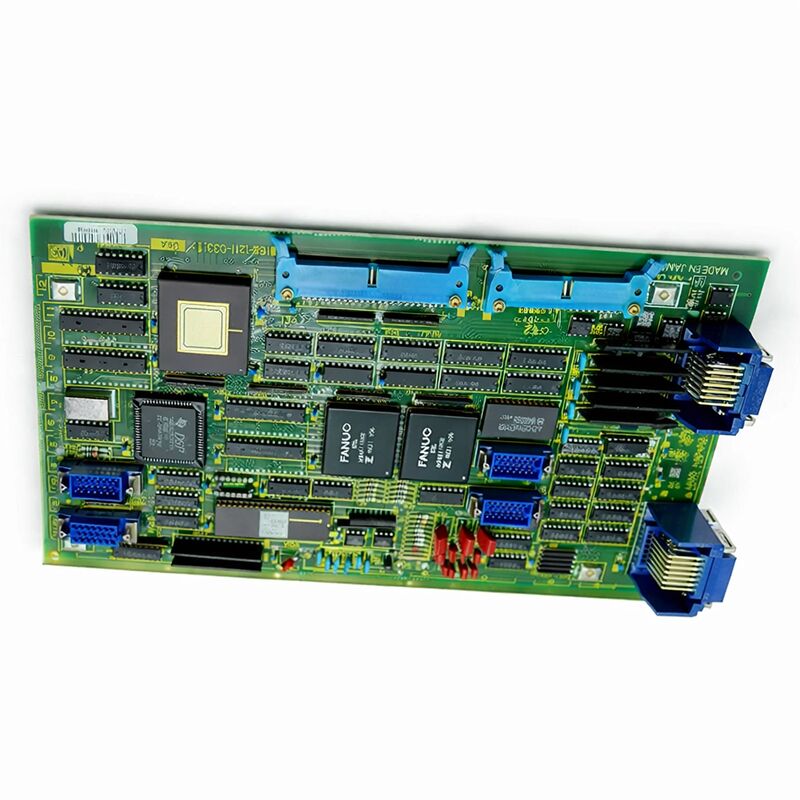

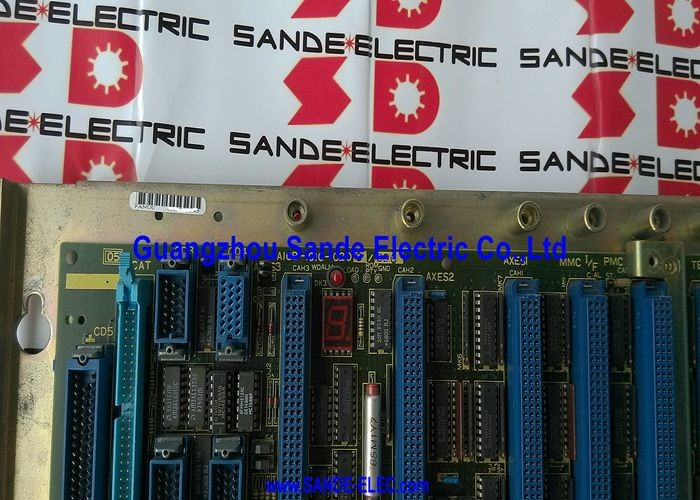

부문 번호:A16B-1211-0270
제조사:FANUC (일본)
제품 종류:디지털 제어 추가 축 PCB (2 채널)
보드 시리즈:A16B-1211
호환성 시스템:FANUC 시스템 10, 시스템 11
축 수:2 (다른 축)
설명:10/11 디지털 제어 추가 축 PCB, 2 축
A16B-1211-0270은 FANUC의 시스템 10 및 시스템 11 CNC 컨트롤러에 대한 2 축 추가 축 제어판입니다.그것은 확장 보드입니다. 독립된 컨트롤러가 아닙니다. 두 개의 추가 축에 디지털 서보 컨트롤을 제공함으로써 기존 시스템 10/11 CNC 구성의 축 수를 확장합니다..
이 보드를 기본 시스템 10/11 설치에 추가하면 표준 구성보다 더 많은 제어 축을 필요로하는 기계가 동일한 검증된 제어 플랫폼 내에서 작동 할 수 있습니다.
FANUC의 시스템 10과 시스템 11은 복잡한 가공 용도로 설계된 고성능 CNC 플랫폼입니다.그리고 조정된 다축 움직임을 필요로 하는 기계.
기본 컨트롤러 축 수는 종종 충분했지만 가장 까다로운 기계 설계는 추가 확장이 필요했습니다.A16B-1211-0270은 두 개의 추가 디지털 제어 축으로 확장 제공.
보드는 그 시대의 디지털 서보 드라이브와 인터페이스를 사용합니다. 시스템 10/11 기계는 일반적으로 FANUC S 시리즈와 유사한 디지털 드라이브 단위를 사용했습니다.그리고 축 확장 보드의 디지털 인터페이스는 이러한 드라이브와 일치.
이 보드가 서비스하는 두 가지 추가 축은 CNC 시스템에 완전히 통합되어 있습니다. 그들은 주요 축과 조율 된 움직임에 참여합니다.부품 프로그램에서 표준 제어 가능한 축으로 표시됩니다., 그리고 시스템 내의 다른 축과 같은 G 코드 명령에 반응합니다.
| 매개 변수 | 가치 |
|---|---|
| 부문 번호 | A16B-1211-0270 |
| 제조업자 | FANUC 코퍼레이션 |
| 제품 종류 | 2축 디지털 제어 추가 축 PCB |
| 보드 시리즈 | A16B-1211 |
| 호환성 있는 시스템 | FANUC 시스템 10, 시스템 11 |
| 추가 축 | 2 |
| 드라이브 유형 | 디지털 서보 드라이브 |
| 원산지 | 일본 |
| 작동 온도 | 0°C 55°C |
| 저장 온도 | -20°C ~ 60°C |
| 습도 | 75% RH 최대 (비 응축) |
| 사용 가능한 조건 | 새 (가장 많은) / 리모델링 / 수리 |
FANUC의 시스템 10과 시스템 11은 제품 라인의 일부로 FANUC가 그들의 시대에 CNC 시장의 최고 수준에 위치했습니다.용량 기계 도구 큰 작업 공간을 가진 기계, 높은 물질 제거 비율, 그리고 요구 정확성 요구 사항.
축 확장 아키텍처는 의도적인 디자인 선택이었습니다. 정의된 축 수를 중심으로 기본 컨트롤러를 구축하고 더 많은이 필요한 애플리케이션에 대한 확장 보드를 제공함으로써FANUC는 근본적으로 다른 컨트롤러가 필요없이 다양한 기계 설계에 서비스를 제공할 수 있는 유연한 플랫폼을 만들었습니다..
A16B-1211-0270는 시스템 10/11 구성에 두 개의 축을 추가합니다.
이 보드를 사용하는 기계에서는컨트롤러의 인터폴레이션 로직은 모든 축을 동시에 조정합니다..
부품 프로그램은 모든 축을 통일된 시스템으로 작동합니다. 네 개 이상의 축에 동시다발적인 움직임을 필요로하는 윤곽은 모든 축이 조율적으로 움직이면 실행됩니다.어떤 물리판이 각 축을 다루는지 상관없이.
이 보드의 디지털 인터페이스는 중요한 특징이었습니다. 디지털 축 제어는 이전 아날로그 축 인터페이스 접근 방식보다 더 나은 노이즈 면역과 더 일관된 행동을 제공했습니다.
큰 CNC 기계 캐비닛의 복잡한 전기 환경에서디지털 신호의 무결성이 실질적인 이점이었습니다..
기계의 관점에서, 추가 축 보드는 기능이 필요하도록 제작된 기계에 선택적으로 추가되는 것이 아니라 주요 제어판만큼 필수적입니다.다섯 축 동시 가공을 위해 설계 된 기계는 제어 가능한 세 축으로만 의도 된 작업을 수행 할 수 없습니다..
A16B-1211-0270이 고장 났을 때, 이 기계가 서비스하는 두 개의 추가 축이 사용할 수 없게 되고, 기계의 용량은 나머지 1차 축 수치가 허용하는 모든 것으로 줄어들게 됩니다.
이 중요성은 테스트 된 예비 장치가 계획되지 않은 정지 시간을 쉽게 흡수 할 수없는 생산 일정에 기여하는 시스템 10/11 기계가 작동하는 데 신중하다는 것을 의미합니다.
보드는 충분히 오래되어 필요에 따라 교체할 수 있습니다. 시간이 걸릴 수도 있습니다.
능동적인 예비 관리로 보드 고장이 장시간 기계 정전이 되는 상황을 피할 수 있습니다.
A16B-1211-0270는 FANUC의 시스템 10/11 시대 ′′ 보드에서 나온 제품으로 현재 수십 년이 지났습니다. 전자 부품의 나이는. 전해질 용도,이 보드의 전력 조절 및 신호 처리 회로 전체에 나타납니다, CNC 컨트롤러 캐비닛의 작동 조건에서 몇 년으로 측정되는 유한 사용 기간을 가지고 있습니다.
불규칙한 동작을 보이는 보드 (intermittent axis faults, alarms that come and go without clear mechanical or electrical cause) 는 종종 초기 단계의 콘덴시터 붕괴를 나타냅니다.이것은 재앙적인 실패가 아니라 노화의 징후입니다., 그리고 종종 부품 수준 리뉴얼을 통해 되돌릴 수 있습니다.
같은 사양의 새로운 구성 요소로 보드의 전해질 콘덴시터를 교체하면 전원 공급 조건이 복원되고 보드가 훨씬 더 오랫동안 신뢰할 수 있는 서비스로 돌아갈 수 있습니다.
보드 리뉴얼은 이 나이와 희소성으로 구성된 부품에 대한 경제적인 옵션입니다.
원본 사양의 대체 보드가 얼마나 어려운지 고려하면 전문적으로 리뉴얼되고 기능적으로 테스트 된 보드는 매우 가치있는 자원입니다.
Q1: 시스템 11 가공 센터에서, 4번째와 5번째 축은 모두 전원을 켜면 경보합니다. 첫 번째 3개의 축은 정상입니다. A16B-1211-0270이 유력한 원인입니까?
확장판에 의해 서비스되는 두 축의 동시에 고장이 발생하고, 주요 축이 정상으로 유지되는 것은 축 확장판 고장의 특징적인 고장 패턴입니다.두 실패 축은 공통 보드 A16B-1211-0270을 공유.
제4축과 제5축의 세로 드라이브와 모터가 손상되지 않은 상태로 테스트되면 확장판이 주요 용의자입니다.
보드의 커넥터가 완전히 연결되었는지 확인하여 보드가 고장 났다는 결론을 내리기 전에 확인합니다.
Q2: A16B-1211-0270의 두 축 중 하나만 알람을 생성합니다. 다른 확장 축은 정상입니다. 이것은 보드 또는 드라이브 / 모터를 나타냅니다.
두 축 팽창 보드에서 단일 축 결함이 더 모호합니다. 보드가 단일 채널 회로 고장이있는 경우 (특정 채널의 입력 회로 또는 출력 드라이버),보드는 다른 기능 유지되는 동안 한 축에서 실패 할 수 있습니다.
그러나 단일 축 결함이 더 일반적으로 해당 축의 드라이브, 모터 또는 케이블 결함을 나타냅니다.
판이 고장 났다고 결론 내리기 전에 영향을 받은 축에 드라이브와 모터를 테스트하십시오. 외부 구성 요소가 잘 확인되면 판의 단일 채널 회로가 고장 났습니다.
Q3: 몇 년의 신뢰할 수 있는 서비스 후, 추가 축은 때때로 위치 오류를 표시하기 시작하여 스스로 수정합니다. 알람이 생성되지 않습니다. 무슨 일이 일어나고 있습니까?
알람 발생 없이 자기 교정 위치 오류는 완전한 부품 고장보다는 확장 축 경로에서 간헐적 신호 장애를 시사합니다.
가장 유력한 원인은: 접촉 저항이 증가하는 커넥터또는 간헐 연결이 있는 케이블.
확장축 경로에 있는 모든 커넥터를 검사하고 다시 배치합니다.
만약 연결 장치가 정비된 후에도 상태가 계속된다면, 다음 관심사는 보드의 콘덴시터입니다.
Q4: A16B-1211-0270이 제거되고 검사되었습니다. 여러 전해질 응압기는 눈에 띄는 부풀이 또는 전해질 누출을 보여줍니다. 보드가 수리 될 수 있습니까?
전해질 콘덴시터에서 보이는 부풀이 또는 누출은 콘덴시터가 고장 났고 교체되어야한다는 것을 나타냅니다. 이것은 수리 할 수있는 상태입니다.
영향을 받은 콘덴시터는 소금 제거하고 동일한 또는 동등한 사양의 새로운 콘덴시터로 교체해야합니다.
보드는 화학적으로 활성화된 전해질 잔류를 제거해야 하며, 그 잔류가 그대로 남으면 PCB 흔적과 인접 부품을 손상시킬 수 있습니다.
콘덴서 교체 후, 보드는 재설치 전에 기능적으로 테스트되어야 합니다. 이 수리는 보드를 효과적으로 복원합니다.
Q5: 시스템 11 기계는 퇴역 중입니다. A16B-1211-0270는 또한 축 확장이 필요한 시스템 10 기계에서 사용할 수 있습니까?
시스템 10과 시스템 11은 모두 A16B-1211-0270의 호환성에서 나타납니다.
Whether a board pulled from a System 11 installation is directly usable in a System 10 machine depends on the specific controller configurations and any hardware or software version requirements that may differ between the two installations.
대상 기계의 축 할당 매개 변수가 보드와 호환되는지 확인합니다.그리고 설치 전에 시스템 10과 시스템 11 축 확장 인터페이스 사이에 하드웨어 구성 차이가 없다는 것을 확인.
