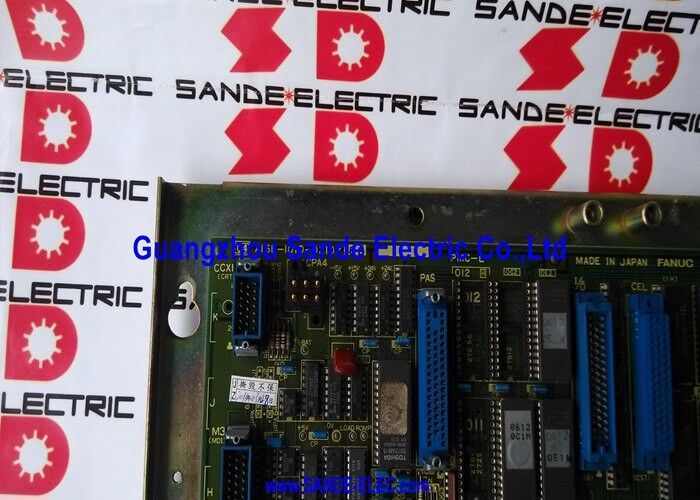

| 원래 장소 | 일본 |
| 브랜드 이름 | FANUC |
| 인증 | CE RoHS |
| 모델 번호 | A16B-1210-0430 |
FANUC 시리즈 10 및 시리즈 11 CNC 플랫폼은 다축 기계 도구에 설계되었습니다. 기본 시스템은 주요 축 보드를 통해 정의 된 수의 축을 제어합니다.하지만 일부 기계는 기본 구성이 제공하는 것보다 더 많은 축을 필요로:
예를 들어, 쌍둥이 타워 CNC 톱니바퀴는 첫 번째 타워에 4개의 축이 필요하고 두 번째 타워에 X1, Z1과 X2, Z2가 필요합니다. 5 축 가공 센터에는 3개의 선형 축과 2개의 회전 축이 필요합니다.이 응용 프로그램은 두 개 또는 세 축을 초과 주요 CNC 보드 단독으로 처리.
A16B-1210-0430은 이 격차를 메우는 확장판입니다.이 보드를 CNC에 연결하면 시스템에 두 개의 추가 아날로그 축 채널을 추가합니다.A16B-1210-0430이 설치되면 2축 기본 시스템에서 4축 기계가 가능하거나 5축 및 6축 구성이 가능합니다.
| 매개 변수 | 가치 |
|---|---|
| 축 채널 | 2 (첨가) |
| 인터페이스 | 아날로그 + 펄스 코더 피드백 |
| 피드백 | 펄스 코더 × 2 |
| 드라이브 호환성 | M 시리즈 6047 / 6050 DC 드라이브 |
| 호환성 | 10-M, 10-T, 10-MF, 10-TF, F11M, F11T, F110 |
| 건축물 | 표면에 고정되지 않는 PCB |
A16B-1210-0430은 두 가지 기계 유형에서 가장 일반적으로 나타납니다.
2개의 타워로 된 CNC 턴:두 개의 도구 탑, 각각 자체 X 및 Z 축을 가지고 있습니다. 주요 축 보드는 첫 번째 탑 (X1, Z1) 을 제어합니다. A16B-1210-0430은 두 번째 탑 축 (X2, Z2) 을 추가합니다.동시 또는 독립적인 쌍둥이 타워 회전을 하나의 기계 통로로 가능하게 하는.
5축 가공 센터:메인 보드에서 세 개의 선형 축; A16B-1210-0430은 4번째와 5번째 회전 축 (일반적으로 A와 B 또는 B와 C) 을 추가합니다.이 구성은 복잡한 항공 및 도어 / 곰팡이 구성 요소를 위해 동시에 5 축 콘투링을 허용.
쌍둥이 타워 톱니 축 결함:쌍둥이 타워를 가진 CNC 톱니가 두 번째 타워의 X 축에 경보를 일으킨다. 검사 결과 A16B-1210-0430 부가 축 보드가 결함 원천이라고 확인되었다.보드를 교체 하 여 두 번째 타워의 축 작동을 복원.
5축 기계장치 5축 경보:FANUC 시리즈 10-MF 제어기를 사용하는 가공 센터는 5 축에 지속적인 서보 알람을 생성합니다. 드라이브와 모터가 작동하는지 확인 한 후,A16B-1210-0430 추가 축 보드가 오류로 확인됩니다.보드를 교체하면 경보가 해결됩니다.
Q1: A16B-1210-0430은 12 시리즈 또는 16 시리즈 CNC와 함께 사용할 수 있습니까?
A16B-1210-0430은 아날로그 시대 10 시리즈와 11/1110 시리즈 CNC 플랫폼을 위해 특별히 설계되었습니다.시리즈 12 및 그 이후의 FANUC 디지털 시스템은 다른 축 보드 아키텍처와 다른 추가 축 보드를 사용합니다.A16B-1210-0430은 디지털 축 인터페이스 CNC와 호환되지 않습니다.
Q2: 어떤 DC 서보 드라이브가 A16B-1210-0430과 호환됩니까?
보드는 FANUC의 M 시리즈 DC 속도 제어 증폭기, 특히 6047 및 6050 모델과 인터페이스를합니다.이들은 AC 서보 드라이브로 전환하기 전에 FANUC 제품군의 마지막 세대 DC 서보 드라이브였습니다.이 보드는 또한 시리즈 10의 첫 번째 세대 FANUC AC 서보 드라이브와 작동합니다. 후기 FANUC AC 디지털 드라이브 (알파, 베타 시리즈) 는이 아날로그 인터페이스 보드와 호환되지 않습니다.
Q3: A16B-1210-0430을 제거하면 주요 축 채널에 영향을 미치나요?
A16B-1210-0430은 순수 첨가 보드입니다. 주요 보드의 기존 축에 영향을 미치지 않고 시스템에 두 개의 축 채널을 추가합니다.제거 또는 A16B-1210-0430를 교체하면 주요 보드의 2 또는 3 축 채널을 중단하지 않습니다이 보드의 상태는 두 개의 추가 축 (일반적으로 5위와 6위) 에만 영향을 미친다.
Q4: A16B-1210-0430이 CNC 컨트롤러 랙에 어떻게 배치됩니까?
보드는 10/11시리즈 CNC 컨트롤러 래크의 정의된 슬롯에 꽂습니다. 추가 축 모듈에 지정된 슬롯입니다.슬롯 위치는 FANUC 시리즈 10/11 하드웨어 연결 설명서에서 지정됩니다.보드 엣지 커넥터는 래크의 뒷면과 연결되며, 서보 드라이브 케이블은 아날로그 출력 및 펄스 코더 피드백 신호를 위해 보드의 전면 패널 커넥터에 연결됩니다.
Q5: 대체 A16B-1210-0430을 장착 한 후 어떤 CNC 매개 변수를 설정해야합니까?
부대축의 매개 변수 ∙ 축 유형 (선형 또는 회전형), 이동 방향, 펄스 코더 해상도 (모터 회전당 펄스), 축 이름 지정그리고 세르보 루프 이득은 교체 후 확인되어야 합니다.이것은 CNC의 주요 매개 변수 메모리에 저장되어 있으며 보드 교체 자체로 변경되지 않습니다.기계가 생산에 반환되기 전에 매개 변수 설정을 확인 추가 축이 새 보드가 설치 된 상태에서 올바르게 동작하는지 확인합니다..
