HAAS 3080T | CNC I/O 보드 — VF 및 SL 시리즈 머신용 32-3080T 입력/출력 PCB

부품 번호: 3080T / 32-3080T

호환 부품: 32-3083T, 65-3283A, 65-3283B, 32-3800R, 3284B

제조사: HAAS Automation, Inc. (USA)

HAAS 머신 제어의 중심에 있는 I/O

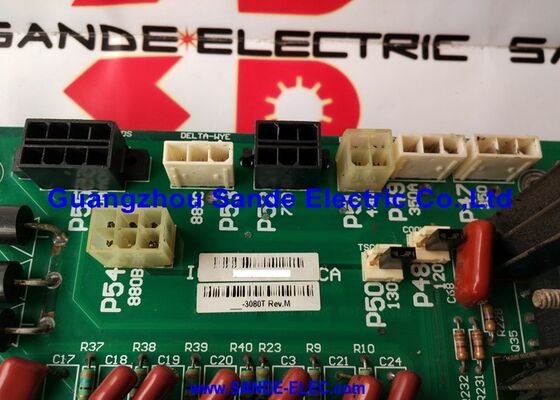

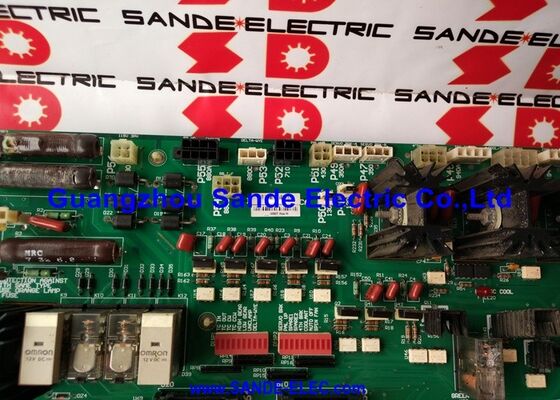

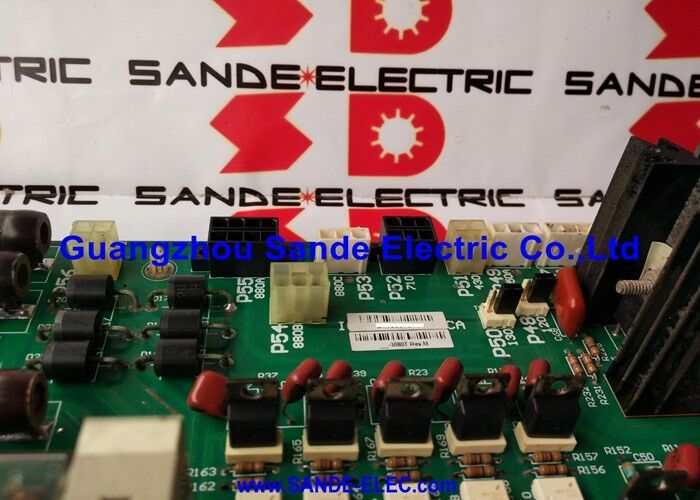

3080T는 HAAS VF 및 SL CNC 머신의 I/O(입력/출력) 보드입니다. 이 보드는 CNC 컨트롤러와 머신의 필드 장치(리미트 스위치, 솔레노이드, 릴레이 출력, 툴 체인지 피드백, 스핀들 신호, 연산자 패널 입력) 간의 디지털 신호 교환을 처리합니다. CNC가 읽는 모든 머신 입력과 CNC가 명령하는 모든 머신 출력은 이 보드를 통과합니다.

HAAS 전기 캐비닛에서 3080T는 두 개의 다른 중요 어셈블리와 함께 작동합니다: 저전압 전원 공급 장치(LVPS — 모델 SP1730 또는 S1828, 둘 다 Condor 공급) 및 전력 분배 보드(4078L). LVPS는 프로세서 및 제어 보드에 전원을 공급하는 규제된 저전압 DC 레일(5V, 12V, 및 −12V)을 제공합니다. 전력 분배

보드는 해당 부하에 공급을 라우팅합니다. 3080T는 작동을 위해 둘 다에 의존합니다. 세 개 중 하나라도 고장이 나면 일반적으로 머신 제어 섹션이 오프라인 상태가 됩니다.

호환 부품 및 부품 번호 변형

3080T는 HAAS 부품 시스템에서 32-3080T로도 참조됩니다. 관련 보드 32-3083T, 65-3283A 및 65-3283B는 다른 연식의 VF/SL 플랫폼에 대한 동일한 I/O 보드 제품군에 나타납니다. 주문 전에 설치된 보드의 라벨에서 올바른 변형을 항상 확인하십시오.

주요 사양

자주 묻는 질문

Q1: HAAS 머신에 알람 9924(제어 및 IO 보드 통신 손실)가 표시됩니다. 3080T가 원인입니까?

알람 9924는 메인 프로세서 보드와 I/O 보드 간의 통신 손실을 직접 나타냅니다. 3080T를 교체하기 전에 프로세서 보드와 I/O 보드 간의 리본 케이블 연결을 확인하십시오 — 느슨한 커넥터가 가장 일반적인 원인입니다. LVPS 공급 전압이 사양 내에 있는지 확인하십시오. 케이블 및 공급이 확인된 상태에서도 통신이 계속 손실되면 3080T 보드가 고장난 것입니다.

Q2: HAAS 머신이 완전히 응답하지 않습니다 — 디스플레이 없음, 패널 조명 없음. 3080T가 잘못된 것입니까, 아니면 SP1730 LVPS가 잘못된 것입니까?

디스플레이나 패널 조명이 없는 완전한 무반응은 I/O 보드가 아닌 SP1730/S1828 LVPS를 먼저 가리킵니다. LVPS가 5V, 12V 및 −12V를 공급하지 않으면 프로세서와 I/O 보드 모두 작동할 수 없습니다. I/O 보드를 교체하기 전에 LVPS의 2차 전압을 측정하십시오. 공급 레일이 없거나 사양을 벗어난 경우 먼저 LVPS를 처리하십시오.

Q3: 3080T I/O 보드를 교체하려면 머신 매개변수 변경이 필요합니까?

아니요. 3080T는 디지털 I/O 인터페이스 보드이며 머신 매개변수를 보유하지 않습니다. 모든 HAAS 매개변수는 프로세서 보드의 배터리 백업 메모리에 있습니다. 동일한 부품으로 교체한 후 머신은 전원 켜기 시 매개변수를 정상적으로 읽습니다.

Q4: 3080T 및 여러 호환 변형이 목록에 나타납니다. 특정 머신에 올바른 것은 무엇입니까?

머신에 설치된 보드의 라벨에서 부품 번호를 확인하십시오. 보드 라벨에 표시된 HAAS 부품 번호(3080T, 32-3083T, 65-3283A 등)는 어떤 정확한 변형이 장착되었는지 식별합니다. 머신의 일련 번호와 제조 날짜도 HAAS 부품 전문가가 올바른 변형을 확인하는 데 도움이 됩니다.

Q5: 구형 HAAS 머신에 대한 3080T 교체품은 어디서 구할 수 있습니까?

HAAS 공장 출고점은 서비스 범위 내의 머신에 대한 최신 부품을 재고로 보유하고 있습니다. 구형 머신에 대해서는 CNC 애프터마켓 회사(전문 HAAS 보드 수리 및 교환 서비스 포함)가 주요 공급원입니다. 교환 보드를 수락하기 전에 기능 테스트 인증서를 요청하십시오.
