| 원래 장소 | 일본 |
| 브랜드 이름 | FANUC |
| 인증 | CE RoHS |
| 모델 번호 | A20B-2101-0022 |
부문 번호:A20B-2101-0022
교차 참조:A20B-2101-0021 (관련 변수)
제조사:FANUC Ltd (일본)
제품 종류:세르보 드라이브 증폭기 기본 보드
제품 시리즈:A20B-2101

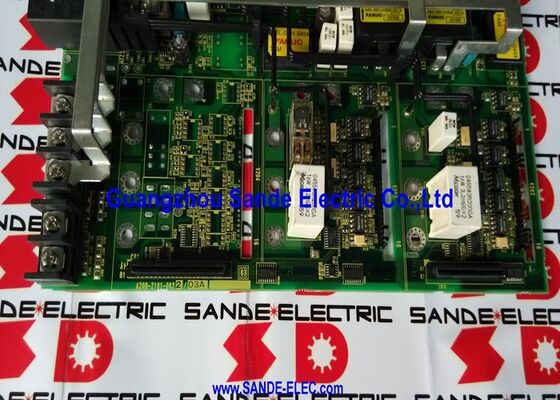

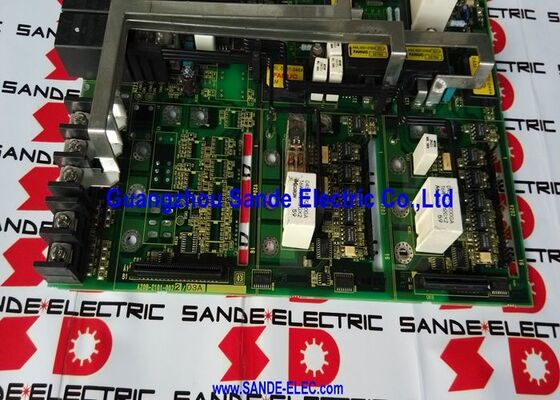

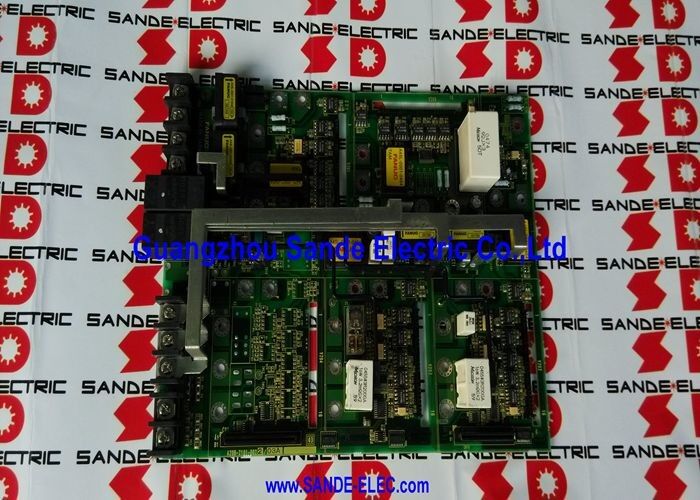

A20B-2101-0022은 FANUC 서보 또는 스핀들 증폭기 장치 안의 기본 보드 (주 제어 PCB) 이다.A20B-2101 시리즈 보드는 증폭기의 지능 계층으로 기능합니다.: 그들은 CNC에서 속도와 토크 명령을 처리, 조건 인코더 피드백 신호, 현재 제어 루프를 실행, 및 전력 단계 전환 신호를 운전.
A20B-2101 보드는 전원 보드 (고전압 정제 및 IGBT 스위칭을 처리하는) 와 구별됩니다. 기본 보드는 낮은 전압에서 작동합니다.고속으로 제어 신호 및 피드백 데이터를 처리하는기본 보드가 고장 났을 때 증폭기는 제어 논리를 잃습니다. 드라이브는 전류를 조절하거나 위치 명령을 따르거나 모터를 과전류로부터 보호 할 수 없습니다.드라이브 오류는 일반적으로 즉시 전원 또는 첫 번째 실행 명령에 나타납니다.
A20B-2101-0022는 같은 증폭기 응용 프로그램을 제공하는 관련 변종으로 A20B-2101-0021과 함께 문서화되어 있습니다. 둘 다 같은 FANUC 증폭기 단위의 기본 보드입니다.시리즈 내의 특정 하드웨어 개정 차이 또는 응용 프로그램 구성을 반영하는 0022 및 0021 표시.
FANUC 서보 및 스핀들 증폭기 (알파 및 이전 시리즈) 는 전원 모듈과 제어 PCB 조립 장치 주위를 구성되어 있습니다. A20B-2101 시리즈는 제어 PCB 역할을 수행합니다.
손상되지 않은 전원 스테이지로 고장난 A20B-2101-0022는 수리 가능합니다. 제어판은 고전압 부품을 만지지 않고 교체 할 수 있습니다.
| 매개 변수 | 가치 |
|---|---|
| 부문 번호 | A20B-2101-0022 |
| 크로스 레프 | A20B-2101-0021 |
| 종류 | 세르보 앰플리퍼 베이스 보드 |
| 시리즈 | A20B-2101 |
| 적용 | FANUC 서보/스핀들 증폭기 |
| 원산지 | 일본 |
Q1: FANUC 세르보 증폭기는 전원을 켜면 즉시 AL-02 (패라미터 오류) 또는 AL-09 (축 경고) 를 표시합니다. A20B-2101-0022이 원인이 될 수 있습니까?
예, 실행 명령어 전에 즉시 작동되는 경보, 특히 매개 변수 경보,또는 실패한 제어 논리 구성 요소에서- 증폭기의 설명서에서 경보 코드를 확인 하 여 기본 보드 또는 전원 단계에 지점을 결정 합니다.매개 변수 오류와 증폭기와 CNC 사이의 통신 경보는 일반적으로 제어판 오류입니다..
Q2: A20B-2101-0021이 A20B-2101-0022을 대체할 수 있나요?
둘 다 동일한 A20B-2101 기본 보드 시리즈 내의 변형이며 밀접한 관련 증폭기 응용 프로그램을 제공합니다.0021이 0022을 직접 대체 할 수 있는지 여부는 특정 증폭기 단위에 달려 있습니다.
Q3: 증폭기의 전력 단계 (IGBT 모듈) 가 손상되지 않은 것으로 확인되었습니다. A20B-2101-0022은 증폭기를 완전히 교체하지 않고 교체 할 수 있습니까?
네. 기본 보드는 증폭기 안의 제어 PCB 집합체입니다. 전원 스테이지와 별도로 교체되도록 설계되었습니다.구성 요소 수준 수리 또는 보드 수준 교환은 정상으로 확인 된 전원 단계에 대한 기본 보드 장애에 대한 표준 접근법입니다.이것은 제어 회로 결함으로 인해 증폭기 전체를 교체하는 비용을 피합니다.
Q4: A20B-2101-0022를 교체 한 후 증폭기는 정상적으로 작동하지만 축 위치가 불규칙합니다. 무엇을 확인해야합니까?
기본 보드 교체 후 오작동적인 위치화는 일반적으로 잘못된 인코더 피드백 매개 변수 설정 또는 새로운 보드에서 잘못 캘리브 된 전류 루프로 인해 발생합니다.모터 타입 매개 변수가 연결된 모터와 일치하는지 확인하고 가능한 경우 현재 루프 자동 조정 절차를 다시 실행또한 인코더 케이블이 올바르게 연결되고 유지 보수 작업 후 인코더 케이블에 보호 문제가 없는지 확인하십시오.
Q5: A20B-2101-0022의 출처는 어디인가요?
전문 FANUC 드라이브 수리 회사와 CNC 예비 부품 딜러는 A20B-2101 시리즈 증폭기 보드에 대한 교환 재고를 보유하고 있습니다. 일부는 원본 고장 된 보드의 부품 수준 수리를 제공합니다.부품 공급이 어려운 경우 비용 효율적입니다.교환 보드를 받아들이기 전에 호환 가능한 증폭기 테스트 리그에서 기능 테스트를 요청하십시오.
