B형 광학 피커 12핀 피드백 장치 초기 세대의 FANUC AC 스핀드 모터 스핀드 속도 및 방향 피드백 주문 번호: A290-1003-V320 일본에서 만든
CNC 가공 센터가 도구 변경을 위해 스핀드를 방향화하기 전에, 제어 장치가 톱니에 스레딩 패스를 실행하기 전에단단한 터킹이 가능하기 전에 스핀드 모터의 위치와 속도는 제어 장치에 실시간으로 보고되어야 합니다.그 기능은 스핀드 모터 센서에 속합니다. 초기 세대 FANUC AC 스핀드 모터에서 그 피드백에 책임이있는 구성 요소는 A20B-9000-0300입니다.
이것은 B형 광학 픽업 센서입니다. 일본에서 FANUC가 설계하고 제조한 것입니다. 특히 수천 개의 CNC 가공 센터를 장착한 검은색과 빨간색 캡 AC 스핀드 모터 버전을 위해턴 센터1980 년대부터 1990 년대 초까지 EDM 기계. 공식 FANUC 주문 명칭은 A290-1003-V320,비록 A20B-9000-0300 참조 번호는 전체 CNC 유지 보수 및 예비 부품 시장에서 유통되는 형태입니다..

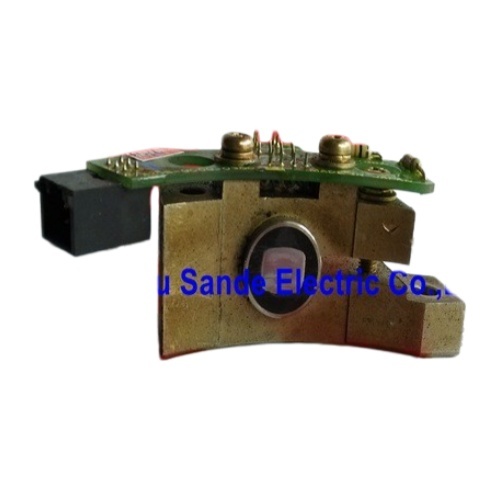

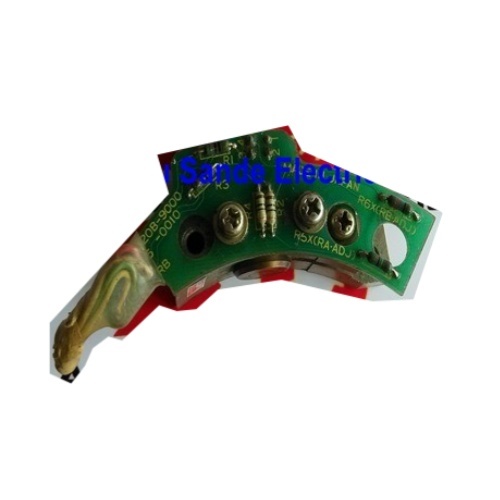

센서는 장착 하드웨어와 연결 케이블과 함께 또는 연결 케이블 없이 설치된 광학 피커프 PCB의 완전한 조립으로 판매됩니다.별도로 공급할 수 있는 하위 단체가 없습니다..
FANUC AC 스핀드 드라이브 시스템은 스핀드 모터로부터의 지속적인 피드백에 의존하여 제어되는 속도를 유지하고, 오리엔테이션 정지 작업을 수행하며,위치 제어 스핀드 기능을 허용합니다.A20B-9000-0300는 피지컬 피드백의 원천입니다. 스핀드 모터 바디의 뒷쪽에 장착되어 있습니다.센서는 모터 샤프트에 목표 바퀴를 읽고 스핀들 드라이브와 CNC 제어 실제 스핀들 RPM를 계산하고 각 위치를 추적하기 위해 사용하는 펄스 트레인을 생성.
CNC의 세 가지 특정 기능은 이 센서가 존재하고 올바르게 작동하는 것에 직접적으로 의존합니다.
스핀드 속도 조절스핀들 증폭기는 센서의 출력을 실제 속도 피드백으로 사용하여 속도 루프를 닫습니다. 유효한 신호가 없으면,드라이브는 다양한 절단 부하에 대한 프로그래밍 스핀드 속도를 유지할 수 없습니다., 대부분의 구성에서 알람을 생성하고 스핀드 동작을 완전히 억제합니다.
스핀드 방향 (M19)방향 명령어는 자동 도구 변경을 위해 고정 된 각 위치에서 스핀드를 주차합니다. 방향 설정의 위치 루프는 스핀드 센서를 통해 닫습니다.센서가 고장나 신호 무결성을 잃는 경우, the spindle will either fail to reach the orientation position or will continuously rotate without stopping — a behavior commonly reported on FANUC troubleshooting resources and a reliable indicator of sensor failure.
스핀들 동기화 기능- 톱니에서 힌딩 사이클, 가공 센터에서 딱딱한 탭 (동력 발생에 의해 지원되는 경우),그리고 모든 순환은 실시간으로 스핀들 위치를 알 수 있는 제어 장치가 필요한 모든 센서의 펄스 출력이 깨끗하다는 것에 달려 있습니다, 일관성, 그리고 단계 정확성.
A20B-9000-0300은 알파 시리즈를 앞선 원래의 블랙 캡과 레드 캡 변종인 FANUC AC 스핀들 모터의 초기 세대를 위해 설계되었습니다.FANUC 전문가가 사용하는 DNC 전자 분류 내에서, 이 모터는 07xx 및 10xx 시리즈 (최초의 블랙 캡 모델) 를 포함하고 072x에서 076x 프레임 표시를 포함하는 S, P 및 I 시리즈 모터를 통해 계속됩니다.B형 센서 인터페이스가 지정된 경우.
| 모터 생성 | 끝 캡 색상 | 센서 타입 | A20B-9000-0300 |
|---|---|---|---|
| 아주 이른 AC (07xx/10xx) | 검은색 | BZ 타입 | 교차 참조를 통해 (A20B-9000-0010/0500 주요) |
| S/P/I 시리즈 (072x076x) | 검은색과 빨간색 | B형 | ✓ 주요 사용 |
| 알파 시리즈 (a1 ∼ a50) | ∙ | MZ/CZ 타입 | 다른 센서 가족 |
S 및 P 시리즈 스핀드 모터 ∙ FANUC 0, 6, 10, 11, 및 15 에이러 기계 도구 설비의 작업 마차 ∙ A20B-9000-0300은 올바른 B형 센서입니다.기계가 알파 또는 알파 i 시리즈 스핀드 모터를 사용하는 경우, 다른 센서 가족이 필요합니다.
A20B-9000-0300 센서가 가장 자주 발견되는 기계는 그 시대의 FANUC 제어 기계 도구의 설치 기반을 반영합니다.문서화 된 예로는 Kitamura MY Center-2B FANUC 11M 제어 장치가있는 수직 가공 센터가 포함됩니다., 하딩 CHNC CNC 턴,그리고 AGIE AGIECUT EDM 기계는 초기 FANUC AC 스핀드 모터 플랫폼이 기계 도구 제조업체와 기계 유형에서 얼마나 널리 채택되었는지 보여주는 가로 절단입니다..
이 스핀드 모터와 결합된 FANUC CNC 제어기 0 시리즈, 3 시리즈, 6 시리즈, 10/11/15 시리즈는 여전히 전 세계 기계에서 사용되고 있습니다.스핀드 센서는 이러한 기계에 착용 항목 중 하나입니다일반적으로 점진적으로 마비되는 모터 윙링이나 베어링과 달리 센서 고장이 급격하게 발생합니다. 오염 사건, 기계적 충격,또는 단순히 광 부품과 PCB의 장기 열 피로센서가 고장 났을 때 기계는 멈춥니다
A20B-9000-0380은 A20B-9000-0300과 함께 여러 FANUC 부품 전문업체들의 목록에 나와 있으며 호환성/관련 부품으로 적재되어 있습니다.둘 다 초기 세대의 AC 스핀드 모터 범위에 대한 B형 센서입니다대체품을 사면정확한 모터 변종을 확인하고 두 부품 번호를 확인하는 것이 좋습니다, 그리고 모터의 후면 하우스 또는 이름 표지판은 원래 센서 표시를 직접 식별할 수 있습니다.
새로운 A20B-9000-0300 센서는 매우 희귀합니다.그리고 나머지 시장 공급은 세 가지 출처에서 나옵니다.: 오래된 공장 잉여 재고, 기계 재구성 또는 폐업 과정에서 제거 된 추출 장치 및 FANUC 전문 수리 센터에 의해 처리 된 리모델링 장치.
Reputable FANUC specialists test these sensors only when submitted with the complete spindle motor — standalone sensor testing without the motor's target wheel and mounting arrangement does not replicate in-machine operating conditions대체 유닛을 구입할 때, 엔진이 설치되어 테스트하는 전문 수리업체로부터 90~180일 보증은 이 시장 부문에서 현실적인 표준입니다.
Q1: A20B-9000-0300이 제 특정 FANUC 스핀드 모터에 적합한 센서인지 어떻게 확인합니까?
가장 신뢰할 수 있는 방법은 스핀드 모터의 후방 하우징 또는 이름판을 확인하는 것입니다. 원래 센서 부품 번호는 일반적으로 센서 장착 위치 근처의 모터 바디에 인쇄되거나 표시됩니다.. 모터의 문서는 사용할 수 없다면,모터 시리즈 명칭 (모터 이름판에 072x?? 076x 범위의 모터 모델 코드로 표시되는 S/P/I 시리즈 모터) 은 B형 센서 호환성을 확인합니다.모터가 FANUC 10, 11 또는 15 시리즈 제어 장치가있는 기계에 있고 검은색 또는 빨간색 캡 AC 스핀드 모터를 사용하는 경우 A20B-9000-0300은 주요 후보입니다.관련 A20B-9000-0380 또한 초기의 AC 스핀드 모터의 중복 범위를 다루기 때문에 확인해야합니다..
Q2: 어떤 증상이 A20B-9000-0300 센서가 고장 났음을 나타냅니다?
가장 흔한 현상은 스핀드 오리엔테이션 실패입니다. M19에 명령된 스핀드는 목표 위치에서 멈추지 않거나 오리엔테이션 정지점에 도달하지 않고 지속적으로 회전합니다.두 번째 흔한 증상은 시작 또는 가속 과정에서 CNC에 스핀드 알람입니다, 드라이브는 속도 피드백 신호가 없거나 불일치 피드백 신호를 보고합니다.스핀드 속도 조절은 완전한 고장 전에 불규칙하게됩니다. 프로그램 된 RPM는 절단 부하에 대해 유지 할 수 없습니다.이 조건 중 어떤 것도 초기 세대 FANUC AC 스핀드 드라이브에서 증폭기 또는 모터를 정죄하기 전에 센서 검사를 요구합니다.
Q3: 스핀드 모터 없이 벤치에서 센서를 테스트 할 수 있습니까?
Meaningful bench testing of this optical sensor requires the motor's target wheel (the toothed or slotted disk that the sensor reads) and a proper mounting arrangement that replicates the sensor-to-target gap specified for the motor벤치 전원 공급 장치로 독립 테스트는 PCB 전자 장치가 작동하는지 확인할 수 있지만 격차 민감성 문제, 광 경로 오염,또는 작동 스핀드의 진동 및 열 조건에서만 나타나는 간헐적 결함센서 테스트를 제공하는 FANUC 전문가는 전체 모터 집합으로 제대로 수행합니다.
Q4: A20B-9000-0300은 FANUC Alpha 시리즈 스핀드 모터와 호환됩니까?
아니, 알파와 알파 i 시리즈 스핀드 모터는 다른 센서 가족을 사용합니다. 다른 물리적 장착, 다른 커넥터 구성,그리고 다른 신호 인터페이스. A20B-9000-0300는 특히 이전 S, P, I 시리즈 FANUC AC 스핀드 모터에 적합합니다. 알파 모터에 B 타입 센서를 설치하거나 배선을 조정하려고 시도하는 경우,지원되거나 실행 가능한 대체물이 아닙니다.기계가 알파 시리즈 스핀드 모터를 사용하는 경우, 올바른 센서는 모터 세대에 따라 A20B-2002-xxxx 또는 A20B-2200-xxxx 가족입니다.
Q5: A20B-9000-0300과 A290-1003-V320 순서 코드 사이의 관계는 무엇입니까?
두 숫자는 동일한 물리적 구성 요소를 의미합니다. A290-1003-V320는 FANUC 공장 주문 코드입니다.A20B-9000-0300는 부품 및 수리 부문 전체에서 알려진 공통 참조 번호입니다., 일반적으로 이 숫자가 센서의 PCB 실크 스크린 또는 라벨에 표시되기 때문입니다. 후품 공급자를 검색할 때 두 숫자는 결과를 줄 수 있습니다.그리고 원본과 접수된 부품을 비교할 때, PCB에 표시된 숫자 중 어느 하나든 정확한 신원을 확인합니다.
