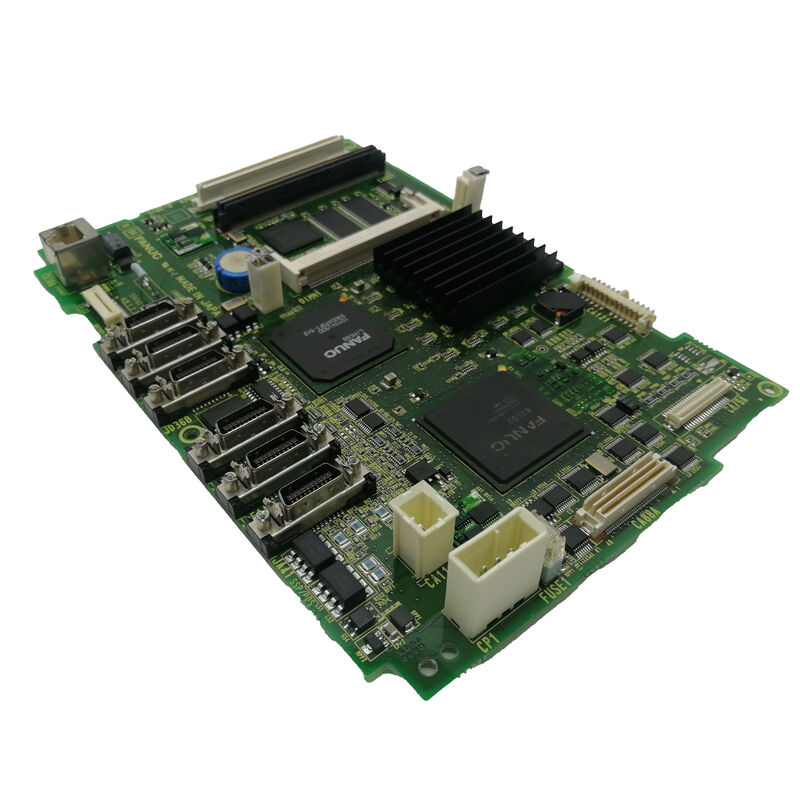

FANUC 모터보드 A20B-8200-0543 A2OB-82OO-O543

A20B-8200-0543 FANUC 0i-D / 0i-MD / 0i-TD 주 PCB A3 5VDC / 9W / 이더넷 PC 기능 / 노란 배경 / 0.45kg

0i-D 시스템 A20B-8200-0543가 서비스하는 세대

FANUC 시리즈 0i-D는 네 번째 세대 0i CNC 플랫폼 (0i-A, 0i-B, 그리고 0i-C에 따라). FANUC의 CNC 계층 내에서, 0i-D는 비용 효율적인,일반용 기계 도구에 대한 높은 신뢰성 옵션 30i 또는 31i 시리즈의 고급 다축 기능을 필요로하지 않는 가공 센터 (0i-MD) 및 회전 센터 (0i-TD).

0i-D 세대는 전신에 비해 의미있는 발전을 가져왔다: 향상된 서보 성능, 더 뛰어난 PMC (SA1에서 SB7 PMC 업그레이드 경로) 및 내장 PC 기능.A20B-8200-0543는 이 세대의 A3 메인 보드입니다. 모든 옵션 카드와 모듈이 0i-D 제어 장치 내부에 연결되는 물리적 메인 보드입니다..

주요 사양

PC 기능과 이더넷 Network Connectivity 내장

A20B-8200-0543에는 이더넷 포트가 있는 PC 기능이 포함되어 있습니다. 이것은 0i-D 세대의 중요한 특징으로 이전 0i 세대에 비해 차별화됩니다. PC 기능은:

DNC (디렉트 숫자 제어):일부 프로그램은 이더넷 네트워크를 통해 연결된 PC에서 CNC에 스트리밍 할 수 있으며, 프로그램을 CNC의 프로그램 저장소에 로드하지 않습니다.메모리에 맞지 않는 긴 프로그램은 PC 서버에서 직접 실행.

데이터 수집:기계 상태, 프로그램 실행 데이터 및 생산 수치는 이더넷을 통해 공장 네트워크 시스템에 전송 할 수 있습니다.이 연결성은 추가 통신 하드웨어 없이 제조 실행 시스템 (MES) 통합을 지원합니다..

프로그램 관리:네트워크 서버에 저장된 프로그램 라이브러리는 이더넷 연결을 통해 기계에서 액세스 할 수 있으며, 멀티 프로그램 생산을 단순화합니다.

적용 시나리오

0i-MD 가공센터 본보드 고장:FANUC 0i-MD CNC 부팅 실패 LCD는 빈 상태로 유지되고 축 전원이 설정되지 않습니다. 전원 공급이 올바르다는 것을 확인 한 후 A20B-8200-0543는 실패한 메인 보드로 식별됩니다.교체 CNC의 부팅 순서를 복원, 그리고 백업에서 파라미터 복원 기계를 생산으로 반환합니다.

이더넷 연결 손실:DNC 프로그램 스트리밍을 위해 사용되는 0i-TD 턴링 센터는 이더넷 네트워크 연결을 잃습니다. 조사 결과 A20B-8200-0543의 이더넷 포트가 고장 났음을 확인했습니다.보드 교체 DNC 네트워크 기능을 복원, 프로그램 스트리밍을 재개 할 수 있습니다.

0i-D 시스템 리뉴얼:오래된 0i-MD 가공 센터가 리모델링됩니다. A20B-8200-0543는 CNC 단위의 다른 보드와 함께 전자 장치의 완전한 갱신의 일환으로 교체됩니다.메인 보드의 사용 수명을 재설정합니다..

FAQ

Q1: A20B-8200-0543는 어떤 0i-D CNC 모델과 호환됩니까?

A20B-8200-0543는 0i-D 세대의 FANUC 0i-MD (작업 센터) 및 0i-TD (턴링 센터) 에 대해 확인되었습니다. 호환되는 제어 장치 명칭에는 A02B-0319-Bxxx 시리즈 (0i-MD) 가 포함됩니다.다른 0i-D 구성 또는 하위 유형, 주문하기 전에 A20B-8200-0543 예비 부품 목록에 대한 특정 제어 장치의 A02B 지명을 확인합니다.

Q2: A20B-8200-0543를 교체하면 이더넷 구성에 영향을 주나요?

이더넷 MAC 주소와 네트워크 매개 변수 (IP 주소, 서브넷, 게이트웨이) 는 일반적으로 메인 보드 또는 CNC의 시스템 구성 영역에 있는 비휘발성 메모리에 저장된다.대체 A20B-8200-0543이 장착되면, 이더넷 네트워크 매개 변수를 다시 입력해야 할 수 있습니다.대체 보드의 MAC 주소는 원래와 다를 수 있습니다.

Q3: A20B-8200-0543는 0i-C 또는 0i-B 세대와 호환되는가?

A20B-8200-0543는 0i-D 세대에 특이합니다. 이전 0i 세대는 다른 A20B 시리즈에서 다른 주 보드 부품 번호를 사용합니다. 0i-C는 A16B-3200-049x 범위의 보드를 사용합니다.0i-B는 A16B-3200-049x 범위의 보드를 사용합니다.0i-D의 A20B-8200-xxxx 메인 보드는 이전 0i 하드웨어 아키텍처와 호환되지 않습니다.

Q4: A20B-8200-0543에 대한 권장 냉각 요구 사항은 무엇입니까?

보드는 강제 공기 순환을 요구합니다. 자연적 대류 냉각을 위해 등급을 지정하지 않았습니다. 0i-D 제어 장치의 내부 냉각 팬 시스템은 이러한 공기 흐름을 제공합니다.보드 교체 전과 후, 제어 장치의 냉각 팬이 올바르게 작동하는지 확인합니다. 주요 보드 교체 후 눈에 띄지 않는 고장난 팬은 새로운 보드가 과열되어 조기에 고장날 수 있습니다.55°C 이상 A20B-8200-0543를 작동하면 신뢰성 및 서비스 수명이 감소합니다.

Q5: A20B-8200-0543 교체에 필요한 고급 지식은 무엇입니까?

CNC Shopping는 이 메인 보드를 교체하기 위해 특히 PC 기능이 있는 시스템에서는 "특정적이고 고급한 지식의 어느 정도가 필요하다"고 지적한다. 복잡성은 다음과 같다.(1) 완전한, 교체 전에 검증 된 데이터 백업; (2) 설치 후 이더넷 및 PC 기능 구성 단계; (3) FROM 모듈도 교체되는 경우 CNC 소프트웨어를 다시 충전;그리고 (4) 주보드에 접근하기 위해 LCD/MDI 단위의 물리적 해체FANUC 0i-D 시스템에 익숙하지 않은 기술자는 자격을 갖춘 FANUC 서비스 엔지니어를 교체 과정에 참여해야합니다.
