| 원래 장소 | 일본 |
| 브랜드 이름 | FANUC |
| 인증 | CE RoHS |
| 모델 번호 | A20B-8200-0361 |

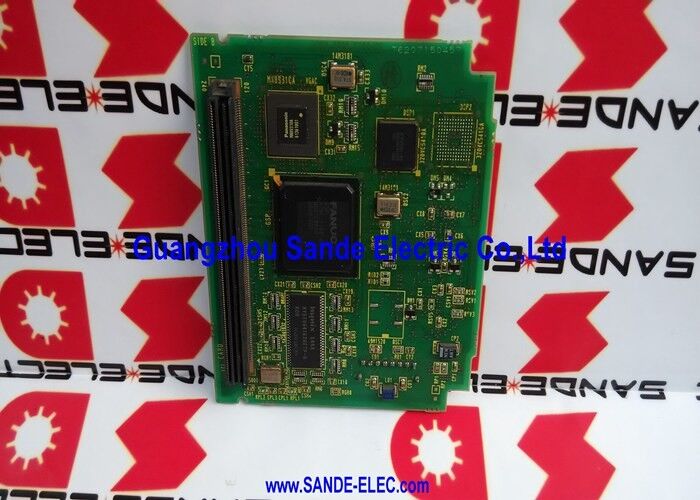

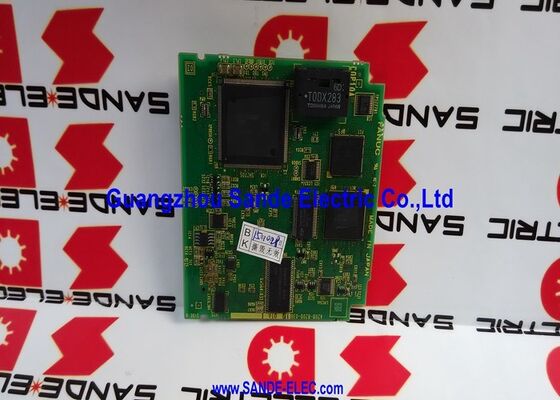

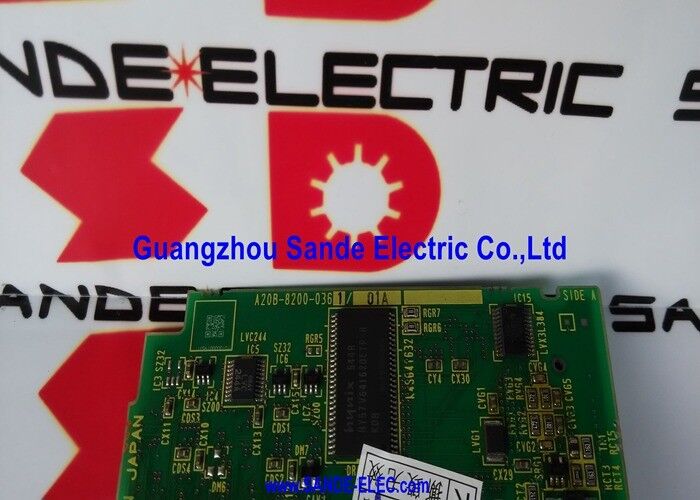

A20B-8200-0361은 0i-TC CNC 선반 제어 장치 내에서 두 가지 뚜렷하고 필수적인 역할을 수행하는 단일 PCB입니다.
FSSB 서보 컨트롤러(2채널):보드는 선반의 두 서보 축(일반적으로 X(크로스 슬라이드) 및 Z(캐리지))에 대한 FSSB(광섬유 서보 직렬 버스) 통신 신호를 생성합니다. FSSB는 CNC에서 서보 증폭기로 위치 명령을 전달하고 엔코더 피드백을 CNC로 반환하는 FANUC의 광섬유 직렬 버스입니다.
LCD 그래픽 엔진:보드는 CNC의 LCD 디스플레이를 동시에 구동하여 선반의 통합 화면에 표시되는 작업자 인터페이스 디스플레이를 생성하는 비디오 출력 신호를 생성합니다. 알람 메시지, 프로그램 내용, 위치 표시 및 공구 오프셋 페이지는 모두 이 그래픽 기능에서 비롯됩니다.
단일 카드에 두 기능을 결합하는 것은 0i-TC 2축 선반 구성에 특정한 아키텍처 결정입니다. 제어 장치의 보드 수를 줄이고 0i-C 제어 장치를 컴팩트하게 유지하며 2축 기계의 요구 사항을 정확하게 충족합니다.
| 매개변수 | 값 |
|---|---|
| FSSB 채널 | 2(X 및 Z축) |
| 디스플레이 기능 | LCD 그래픽 출력 |
| 호스트 보드 | 메인 0i-C PCB(A20B-8200-039x) |
| CNC 시스템 | 화낙 0i-TC |
| 애플리케이션 | 2축 CNC 선반 |
FANUC 시리즈 0i-TC(시리즈 0i 터닝 센터, 모델 C)는 0i-C 플랫폼의 선반 구성 변형입니다. 0i-MC가 3개 이상의 축이 있는 머시닝 센터에 사용되는 경우 0i-TC는 선삭 작업, 특히 대부분의 CNC 선반 응용 분야를 포괄하는 2축(X 및 Z) 구성에 최적화되어 있습니다.
A20B-8200-0361은 0i-TC 시스템의 유일한 서보/그래픽 카드입니다. 완전한 0i-TC 제어 장치는 메인 0i-C PCB, FROM/SRAM 메모리 카드, 결합된 FSSB/그래픽 카드 및 LCD 패널로 구성됩니다. 이 콤팩트한 4개 요소 스택은 선반의 완전한 전자 두뇌입니다.
A20B-8200-0361이 실패하면 디스플레이와 서보 통신이 동시에 중지됩니다. 선반은 축을 이동할 수 없으며(FSSB 명령 없음) 내용을 표시할 수 없습니다(그래픽 기능 손실). 두 가지 증상이 모두 이 이중 기능 카드의 특징입니다.
0i-TC 선반 공백 표시 및 서보 알람:0i-TC CNC 선반의 전원이 켜지지만 빈 디스플레이가 표시되고 즉시 서보 알람 코드가 생성됩니다. 함께 발생하는 두 가지 증상은 A20B-8200-0361이 별도의 서보 또는 디스플레이 오류가 아닌 오류가 발생한 구성 요소임을 확인합니다. 교체는 두 기능을 동시에 복원합니다.
선반 CNC 보수:구형 0i-TC 선반 제어 장치가 보드 수준에서 개조되었습니다. A20B-8200-0361은 메인 보드 및 메모리 카드와 함께 교체되어 전체 제어 장치의 전자 서비스 수명을 재설정합니다.
Q1: A20B-8200-0361을 0i-C 플랫폼의 0i-MC(머시닝 센터) 버전에서 사용할 수 있습니까?
아니요. A20B-8200-0361은 정확히 2개의 FSSB 서보 채널(X 및 Z축)이 있는 0i-TC(터닝 센터) 구성 전용으로 설계되었습니다. 0i-MC 머시닝 센터 변형은 3개 이상의 축을 처리하기 위해 추가 FSSB 채널이 있는 다른 서보/그래픽 카드를 사용합니다. 물리적 보드는 다르며 TC와 MC 변형 간에 상호 교환이 불가능합니다.
Q2: A20B-8200-0361을 교체하려면 FSSB 축 할당을 재구성해야 합니까?
FSSB 축 할당 매개변수는 A20B-8200-0361 카드 자체가 아닌 CNC의 SRAM 매개변수 메모리에 저장됩니다. 교체 카드를 장착한 후 CNC는 기존 FSSB 매개변수를 읽고 서보 증폭기와의 통신을 다시 설정합니다. SRAM 모듈이 원래 시스템에서 그대로 전송된 경우 FSSB 매개변수 재입력이 필요하지 않습니다.
Q3: A20B-8200-0361과 호환되는 CNC 시스템 명칭은 무엇입니까?
호환 시스템에는 A02B-03xx-Bxxx 범위, 특히 0i-TC 구성의 명칭이 있습니다. 메인 0i-C PCB(A20B-8200-039x)는 호스트 보드입니다. 주문하기 전에 기계 설명서에서 특정 시스템 지정을 확인하십시오.
Q4: 0i-TC 선반에서 디스플레이만 고장나는 경우 A20B-8200-0361을 교체해야 합니까?
FSSB 서보 및 그래픽 기능은 동일한 물리적 보드를 공유하므로 서보 알람이 없는 0i-TC 선반의 디스플레이 오류는 여전히 부분적인 A20B-8200-0361 오류를 나타낼 수 있습니다. 카드에 결함이 있다고 결론을 내리기 전에 LCD 백라이트와 LCD 패널 자체가 작동하는지 확인하십시오. LCD 하드웨어가 손상되지 않은 것으로 확인되고 디스플레이가 여전히 어둡거나 손상된 경우 A20B-8200-0361의 그래픽 섹션에 오류가 발생했을 가능성이 높으며 보드를 교체해야 합니다.
Q5: A20B-8200-0361을 교체하기 전에 어떤 백업 데이터가 중요합니까?
A20B-8200-0361 카드 자체에는 저장된 데이터가 없습니다. 데이터는 FROM 및 SRAM 메모리 카드에 보관됩니다. A20B-8200-0361을 교체하기 전에 CNC의 ALL IO 백업 기능을 통해 모든 CNC 매개변수, 부품 프로그램, 공구 오프셋 및 작업 오프셋을 완전히 백업하십시오. SRAM 배터리에도 저전압 경고가 표시되면 먼저 배터리를 교체하여 보드 교체 중 SRAM 데이터 손실을 방지하세요.
