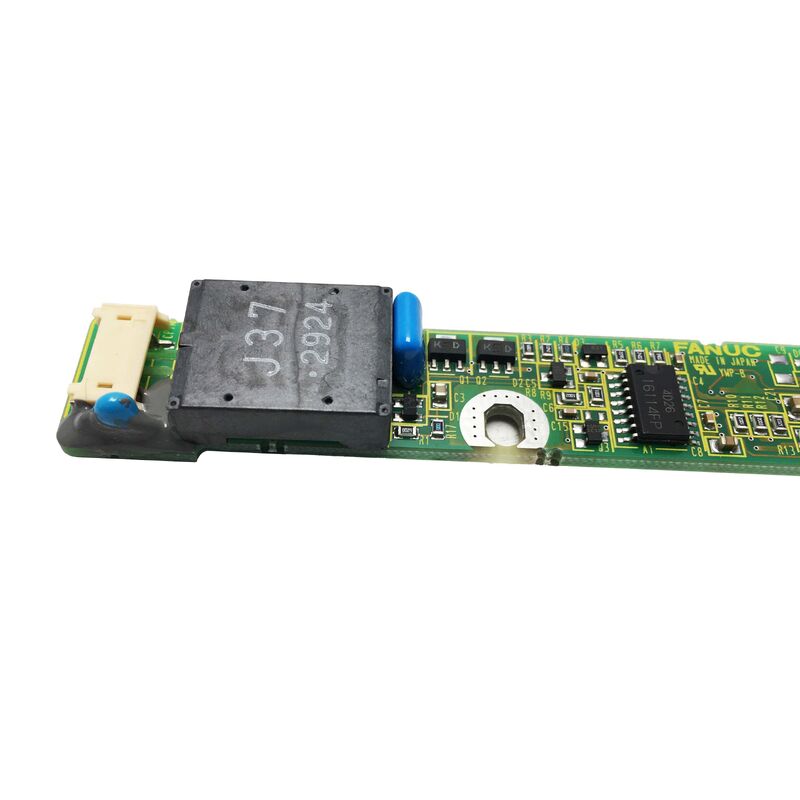

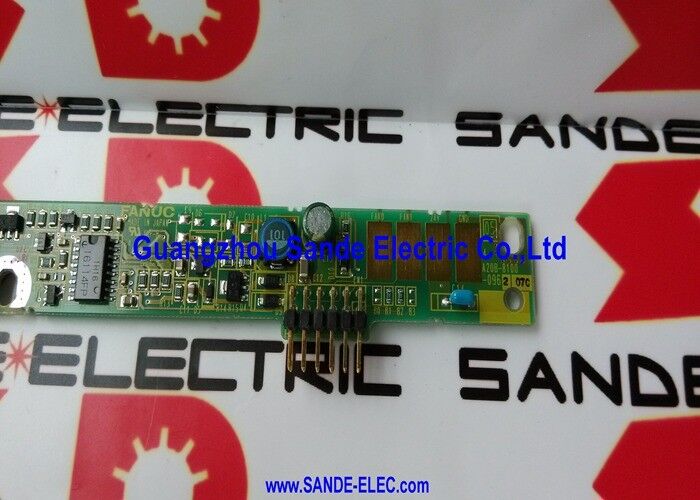

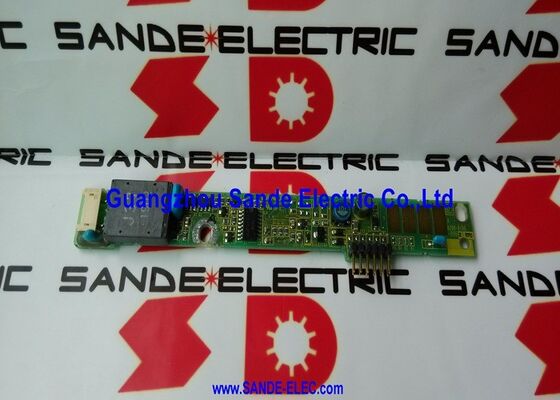

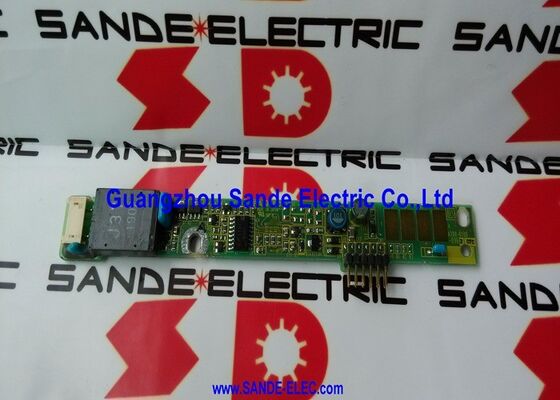

A20B-8100-0962 FANUC LCD 인버터 카드 CNC LCD 디스플레이 / 0 ̊40 °C / 80% RH / 백라이트 전원 공급 PCB

인버터 카드 가 CNC 디스플레이 에서 하는 일

FANUC CNC 조작자 인터페이스의 LCD 패널은 가시적인 이미지를 생성하기 위해 두 가지 요소가 필요합니다.CNC의 비디오 신호 (무엇을 표시해야하는지 정의) 및 패널 뒤에 있는 백라이트 (운영자에게 이미지를 가시화하는 빛을 제공).

비디오 신호는 CNC의 디스플레이 컨트롤러 보드에서 나옵니다. 백라이트 전력은 인버터 카드에서 나옵니다.

FANUC CNC 디스플레이는 A20B-8100-0962이 설계되었을 때 CCFL (냉면 카थो드 형광등) 백라이트를 사용했습니다.고전압 변속 전력, 일반적으로 500V 이상 40~100kHz에서 작동하기 위해. CNC의 DC 전원 공급은 직접 CCFL를 구동 할 수 없습니다. A20B-8100-0962는이 변환을 수행하는 회로입니다:그것은 CNC에서 낮은 전압 DC 공급을 받아 고주파를 생성, CCFL 백라이트를 구동하는 고전압 AC 출력

A20B-8100-0962 인버터가 고장 났을 때 LCD 패널의 백라이트가 꺼집니다.영상은 기술적으로 여전히 비디오 회로에 의해 생성되고 있습니다, 하지만 백라이트 조명 없이는 보이지 않습니다.

주요 사양

운영 환경 사양

A20B-8100-0962는 사용되고 있는 CNC 제어장치와 동일한 환경에서 작동하도록 지정되어 있습니다.

온도 (0~40°C):CNC 제어 캐비닛의 냉각 시스템은 내부 온도를 40 °C 작동 한계 이하로 유지합니다.에어 필터 블록 내부 온도가 이 한계를 초과 할 수 있습니다, 다른 보드와 함께 인버터를 위험.

습도 (≤80% RH, 응축하지 않음):비 응축 요구 사항은 중요합니다. 인버터 카드의 고전압 출력 섹션의 응축은 활, 추적 손상 또는 부품 고장을 유발하는 전도 경로를 만들 수 있습니다.습한 환경에서 CNC 설비 (출판소), 프레스 작업소) 는 칸막이의 압력 및 밀폐가 습한 공기의 침입을 방지하도록해야합니다.

고도 (≤1,000m):1000m 이상, 공기 밀도가 감소하면 인버터의 고주파 스위치 트랜지스터의 열 관리에 영향을 미칩니다.표준 등급 인버터는 FANUC 기술 문서를 통해 적합성을 확인하지 않고 이 고도 이상에는 권장되지 않습니다..

적용 시나리오

전원이 켜면 CNC 디스플레이가 어두워집니다.FANUC CNC 제어 장치가 정상적으로 작동합니다. 모든 축이 응답하고 프로그램이 실행됩니다. 내부 CNC 상태에서 경보가 있습니다. 그러나 운영자 패널 디스플레이는 완전히 어두워집니다.버튼을 누르면 CNC 반응이 발생. 외부 광원으로 테스트 LCD에 희미한 이미지를 보여줍니다, LCD 패널과 비디오 회로가 손상되지 않은 것을 확인하지만 백라이트가 실패했습니다. A20B-8100-0962 인버터 카드가 교체됩니다..디스플레이가 완전히 밝게 돌아갑니다.

간헐적 디스플레이 디밍:CNC 조작자 패널 디스플레이는 때때로 정상 밝기로 돌아가는 전에 현저하게 희미해집니다. 기계가 따뜻해질수록 증상이 악화됩니다.A20B-8100-0962의 인버터 구성 요소는 온도 관련 퇴화를 보여줍니다. 능동적인 교체 완전한 백라이트 장애를 방지합니다.

FAQ

Q1: 인버터 카드 고장과 LCD 패널 고장을 어떻게 구별합니까?

인버터 고장이 백라이트 손실을 유발합니다. 패널은 어둡거나 매우 희미하지만 LCD 자체는 손상되지 않습니다. LCD 패널 고장이 일반적으로 영구적인 이미지 결함을 유발합니다. 죽은 픽셀,이미지를 통과하는 선, 또는 부분적으로 디스플레이 손상 LCD 표면에 밝은 빛을 반사하여 낮은 각도로 테스트비디오 신호는 LCD에 도달하고 인버터 고장 부품입니다패널이 왜곡 또는 부위가 부족하면 LCD 패널 자체가 잘못 될 수 있습니다.

Q2: A20B-8100-0962는 LED 백라이트 LCD 교체 장치와 함께 사용할 수 있습니까?

LED 백글리트 LCD 패널은 CCFL 인버터를 사용하지 않습니다. LED 패널에는 자체 통합 LED 드라이버 회로가 포함되어 있거나 낮은 전압 DC 신호를 직접 받아들이고 있습니다.원본 CCFL LCD가 LED 후장판으로 교체되면, A20B-8100-0962 인버터는 일반적으로 우회되거나 끊어집니다 LED 패널의 전력 요구 사항이 다릅니다.가동하기 전에 특정 LED 후장 장치의 연결 요구 사항을 확인합니다..

Q3: CCFL 인버터가 시간이 지남에 따라 고장나는 이유는 무엇입니까?

CCFL 인버터 고장이 일반적으로 노화와 관련이 있습니다. 인버터 회로의 전해질 용도체는 시간이 지남에 따라 용량을 잃거나 동등한 시리즈 저항 (ESR) 을 증가시킵니다.콘덴서 품질이 떨어질수록, 인버터의 진동 주파수와 출력 전압이 불안정해집니다. CCFL 램프 자체도 나이가 들수록 효율이 감소하고 시작 전압이 증가합니다.인버터에 더 많은 스트레스를 가하는램프 노화와 콘덴서 노화의 조합은 가장 일반적인 고장 메커니즘입니다.

Q4: A20B-8100-0962는 표준 CNC 예비 부품이나 기계 특정 부품입니까?

A20B-8100-0962 인버터 카드는 FANUC 부품 번호입니다. 그것은 표준 FANUC CNC 부품이며 기계 특정 부품이 아닙니다.그것은 같은 인버터 하드웨어를 사용하는 여러 FANUC CNC 디스플레이 구성에서 나타납니다이것은 FANUC CNC 시스템을 호환되는 디스플레이 장치로 유지 관리하는 시설에 대한 저장 가능한 예비 장치로 만듭니다.

Q5: A20B-8100-0962를 교체 한 후 CNC 조정이 필요한가?

아니. 인버터 카드는 순수 전원 공급 부품입니다. 그것은 CNC에 디지털 인터페이스가 없습니다 저장된 매개 변수를 가지고 없습니다.백라이트는 CNC 구성 단계 없이 즉시 밝아야 합니다.. 교체 램프를 장착 한 후에도 디스플레이가 어둡다면 CCFL 램프 자체를 조사하십시오. 램프가 독립적으로 사용 기간을 마쳤을 수 있습니다.
