| 원래 장소 | 일본 |
| 브랜드 이름 | FANUC |
| 인증 | CE RoHS |
| 모델 번호 | A20B-8100-0821 |
FANUC 시리즈 0i-B CNC의 작업자 인터페이스는 별도의 LCD/MDI 장치로, 이는 CNC의 주 제어 장치에 연결되는 디스플레이와 키보드 어셈블리가 결합된 것입니다. LCD 패널에는 축 위치, 프로그램 내용, 알람 메시지, 공구 오프셋 및 모든 CNC 화면 등 운영자 인터페이스가 표시됩니다.

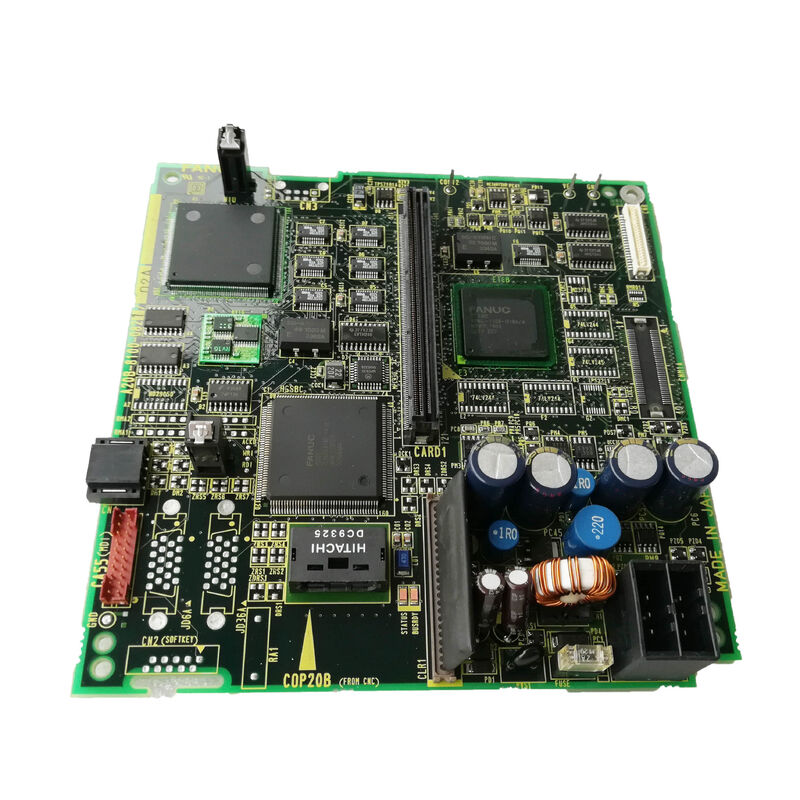

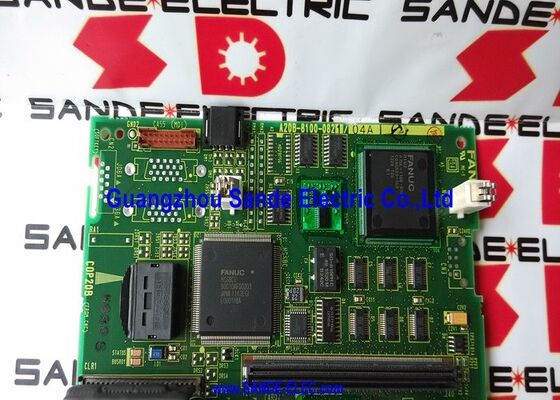

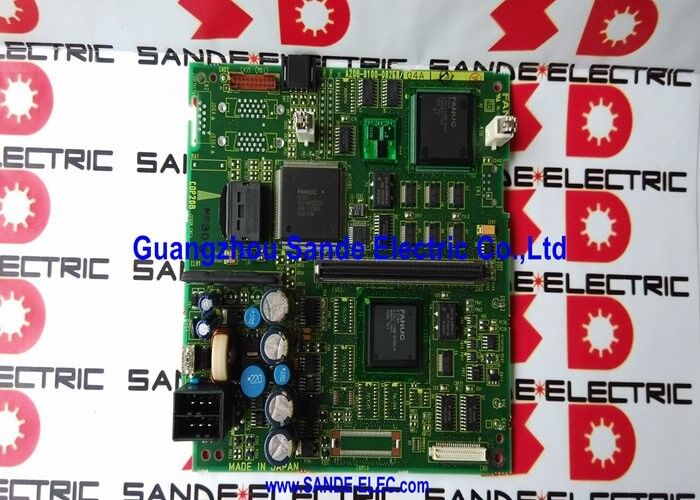

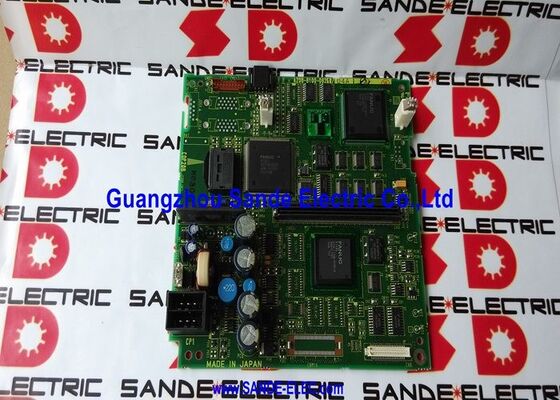

CNC의 비디오 신호와 물리적 LCD 패널 사이에서 A20B-8100-0821 디지털 LCD 드라이버 PCB가 중요한 변환을 수행합니다. 이는 CNC에서 디지털 디스플레이 데이터를 수신하여 이를 LCD 패널에 필요한 특정 타이밍 신호 및 전압 레벨로 변환하고 패널의 픽셀 어레이 및 백라이트 제어를 구동하여 읽기 쉽고 올바른 형식의 디스플레이 이미지를 생성합니다.
A20B-8100-0821이 올바르게 작동하지 않으면 LCD 패널이 잘못된 신호를 수신하거나 드라이브 신호를 수신하지 못하여 빈 디스플레이, 손상된 이미지 또는 화면 깜박임이 발생합니다.
| 매개변수 | 값 |
|---|---|
| CNC 시스템 | FANUC 0i-B(F0i-B), 0i-A |
| LCD 호환성 | 8.4인치 및 9.5인치 |
| 단위 유형 | 별도의 LCD/MDI 장치 |
| 보드 유형 | 디지털 LCD 드라이버 PCB |
| 시리즈 | A20B-8100 |
A20B-8100-0821은 0i-B LCD/MDI 장치 범위 내에서 8.4인치 및 9.5인치 LCD 패널을 모두 지원합니다. 두 가지 크기는 0i-B 세대의 공작 기계 제조업체에서 사용하는 다양한 물리적 LCD 패널 옵션을 나타냅니다.
8.4인치 LCD:소형 0i-B CNC 조작반에 사용되는 컴팩트한 디스플레이 크기 - 조작반 공간이 제한된 터닝 센터 및 소형 머시닝 센터에 공간 효율적입니다.
9.5인치 LCD:더 읽기 쉬운 디스플레이 영역을 제공하는 약간 더 큰 패널 - 더 큰 조작 패널이 지정된 0i-B 시스템에 사용됩니다.
드라이버 보드의 타이밍 매개변수와 신호 레벨은 두 화면 크기를 모두 지원하므로 A20B-8100-0821은 두 디스플레이 크기 모두를 갖춘 0i-B 시스템을 올바르게 대체할 수 있습니다. 주문하기 전에 기존 장치에서 실제 패널 크기를 확인하십시오.
0i-B 디스플레이 오류:FANUC 0i-B CNC 선반의 조작반에 빈 디스플레이가 표시됩니다. CNC는 정상적으로 프로그램을 계속 실행하여 CNC 메인 유닛이 손상되지 않았음을 확인합니다. 조사 결과 외부 신호로 테스트했을 때 LCD 패널과 백라이트가 작동하는 것으로 확인되었습니다. LCD/MDI 장치 내부의 A20B-8100-0821 LCD 드라이버 보드가 결함으로 식별됩니다. 교체하면 작업자 디스플레이가 복원됩니다.
0i-B 머시닝 센터의 디스플레이 손상:0i-B 머시닝 센터의 8.4인치 LCD에는 문자가 깨졌거나 기계 진동에 따라 변하는 깜박이는 이미지가 표시됩니다. A20B-8100-0821에서 간헐적인 신호 오류가 발생합니다. 교체하면 디스플레이 손상이 해결됩니다.
Q1: A20B-8100-0821은 0i-A 및 0i-B 시스템 모두와 호환됩니까?
A20B-8100-0821은 "0i-A, 0i-B 제어"용입니다. 0i-A 및 0i-B 세대 모두 8.4인치 및 9.5인치 디스플레이와 유사한 별도의 LCD/MDI 장치 아키텍처를 사용했습니다. 주문하기 전에 해당 CNC의 예비 부품 문서를 참조하여 특정 LCD/MDI 장치의 부품 번호를 확인하십시오.
Q2: 디지털 LCD 드라이버 PCB와 아날로그 LCD 드라이버의 차이점은 무엇입니까?
디지털 LCD 드라이버는 디스플레이 데이터를 LCD 패널의 기본 디지털 인터페이스와 일치하는 개별 디지털 신호로 보냅니다. 아날로그 드라이버는 비디오 데이터를 연속적인 아날로그 신호로 변환합니다. 최신 LCD 패널은 더 나은 이미지 품질과 노이즈 내성을 위해 디지털 인터페이스를 사용합니다. A20B-8100-0821은 0i-B 시대 FANUC CNC 디스플레이 장치에 사용되는 LCD 기술에 적합한 디지털 유형입니다.
Q3: A20B-8100-0821이 고장나면 LCD 패널이 손상될 수 있습니까?
드라이버 PCB 오류로 인해 LCD 패널의 입력 커넥터에 비정상적인 전압 레벨이나 타이밍 신호가 생성될 수 있습니다. 대부분의 경우 드라이버 보드 오류로 인해 LCD 패널 자체가 영구적으로 손상되지 않으면서 디스플레이가 공백으로 표시되거나 손상된 내용이 표시됩니다. 그러나 단락된 드라이버 구성 요소로 인해 잘못된 전압 수준이 지속되면 LCD 패널에 잠재적으로 스트레스를 줄 수 있습니다. 교체 드라이버 보드를 장착한 후 LCD 패널을 육안으로 검사합니다. 수리 완료를 선언하기 전에 디스플레이 이미지가 전체 화면에서 올바른지 확인합니다.
Q4: A20B-8100-0821을 교체하려면 CNC 매개변수 변경이 필요합니까?
아니요. LCD 드라이버 PCB는 하드웨어 디스플레이 인터페이스이므로 CNC 매개변수를 전달하지 않습니다. 교체용 A20B-8100-0821을 장착하고 LCD/MDI 장치를 다시 연결한 후 CNC는 매개변수 수정 없이 전원을 켤 때 즉시 올바른 디스플레이를 생성해야 합니다. 교체 후 디스플레이 내용이 잘못 정렬되거나 형식이 잘못된 경우 CNC의 디스플레이 유형 매개변수가 설치된 LCD 패널 크기(8.4인치 또는 9.5인치)와 일치하는지 확인하십시오.
Q5: LCD/MDI 장치와 CNC 본체를 연결하는 신호 케이블은 무엇입니까?
별도의 LCD/MDI 장치는 전용 디스플레이 신호 케이블을 통해 CNC의 메인 보드에 연결됩니다. 이 케이블은 디지털 디스플레이 데이터(LVDS 또는 유사한 디지털 형식의 비디오 신호), LCD/MDI 장치용 전원 공급 레일 및 키보드 신호 반환을 전달합니다. 케이블 유형과 커넥터는 FANUC 시리즈 0i-B 연결 매뉴얼에 정의되어 있습니다. 디스플레이 오류를 조사할 때 케이블 상태를 확인해야 합니다. 신호 케이블이 손상되거나 제대로 연결되지 않으면 A20B-8100-0821 보드 오류와 유사한 증상이 나타날 수 있습니다.
