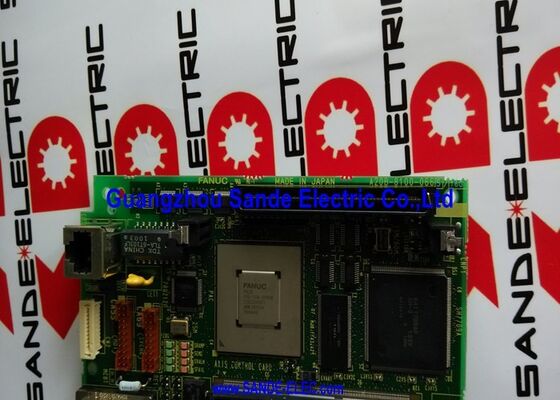

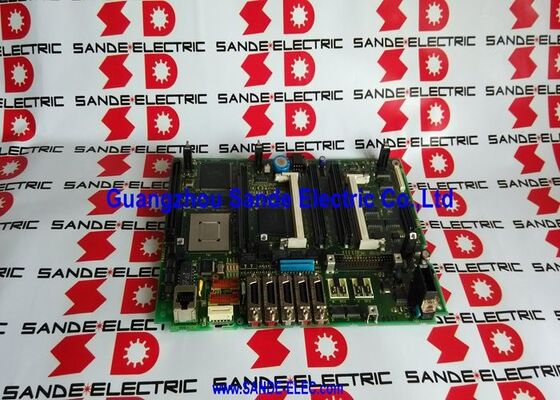

PCB 보드 A20B-8100-0665 A20B81000665 A2OB-81OO-O665

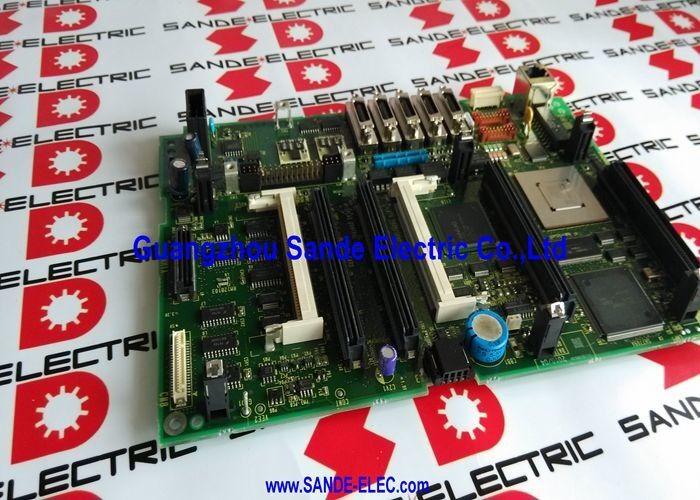

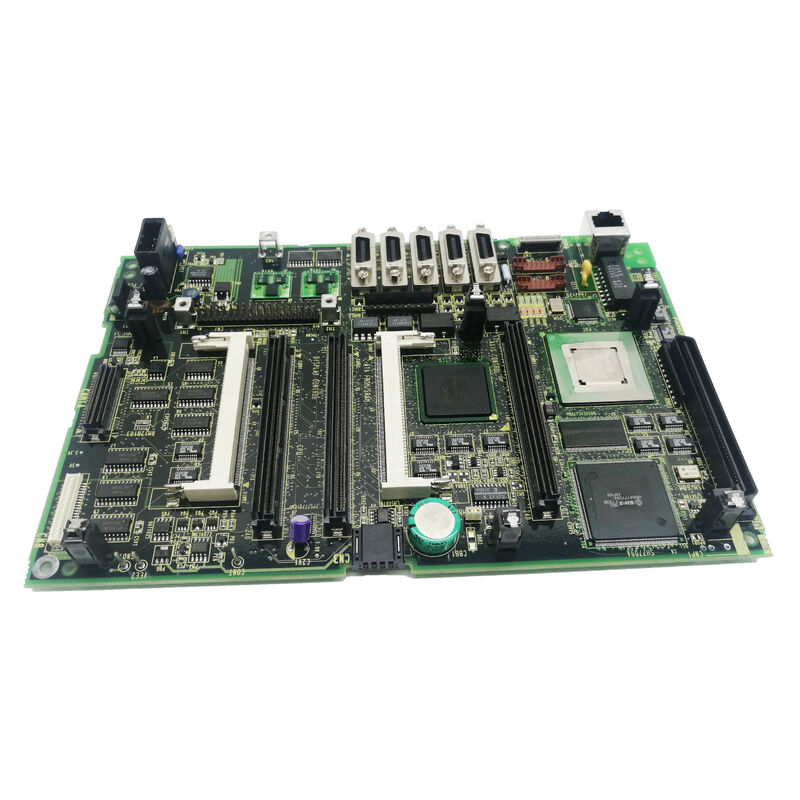

A20B-8100-0665 | FANUC 시리즈 21i-B 메인 CPU 보드 — 이더넷/PMC-SB7/21i-MB 및 21i-TB/노란색 백플레인 마더보드

시리즈 21i-B — FANUC의 i-시리즈 소형 CNC 플랫폼

FANUC 시리즈 21i-B는 FSSB 디지털 서보 통신, 향상된 처리 성능 및 통합 이더넷을 소형 CNC 플랫폼에 도입한 세대인 FANUC i-시리즈 CNC 제품군에 속합니다. i-시리즈 내:

21i-MB:시리즈 21i-B의 머시닝 센터 변형 — 다축 보간, 고정 태핑 및 전체 머시닝 센터 기능을 갖춘 수직 및 수평 머시닝 센터를 제공합니다.

21i-TB:터닝 센터 변형 - G 코드 터닝 사이클 지원, 나사 절삭 및 선반 관련 기능을 갖춘 터닝 센터 및 CNC 선반을 제공합니다.

A20B-8100-0665는 두 가지 변형에 공통된 메인 CPU 보드입니다. 즉, CNC의 기본 처리, 이더넷 통신 및 PMC-SB7 시퀀스 제어가 통합된 마더보드입니다.

주요 사양

PMC-SB7 — 고급 시퀀스 프로그램 기능

PMC-SB7은 시리즈 21i-B CNC 시스템에서 사용할 수 있는 최고 성능의 PMC(Programmable Machine Controller) 변형입니다. PMC는 CNC의 통합 PLC로, CNC의 축 동작과 병렬로 공작 기계의 시퀀스 로직을 실행합니다.

래더 프로그램 용량:PMC-SB7은 확장된 래더 다이어그램 용량을 제공하여 다중 축, 자동 공구 교환기, 팔레트 교환기 및 정교한 안전 연동 기능을 갖춘 복잡한 공작 기계의 전체 시퀀스 로직을 수용합니다.

고속 스캐닝:PMC-SB7은 빠른 스캔 속도로 래더 프로그램을 실행하여 까다로운 실시간 기계 제어 요구 사항을 충족할 만큼 공작 기계 I/O 응답이 충분히 빠르도록 보장합니다.

I/O 용량:PMC-SB7 사양은 시리즈 21i-B 플랫폼에서 사용할 수 있는 최대 I/O 포인트 수를 지원하여 광범위한 센서 및 액추에이터 I/O를 갖춘 복잡한 기계에 서비스를 제공합니다.

응용 시나리오

시리즈 21i-B CNC 시스템 오류 - 메인 CPU 보드:FANUC 21i-MB 머시닝 센터에서 시스템 수준 CNC 오류가 발생합니다. 즉, CNC가 전원 켜기 초기화를 완료하지 못하거나 CPU 수준 알람을 표시합니다. CPU 프로세서 카드와 메모리 모듈을 확인한 후 A20B-8100-0665 마더보드에 결함이 있는 것으로 식별됩니다. 전체 매개변수 및 프로그램 복원으로 교체하면 기계가 생산 상태로 돌아갑니다.

21i-B의 이더넷 기능 오류:Series 21i-TB 터닝 센터의 이더넷 연결이 끊어졌습니다. 즉, DNC 프로그램 전송 및 원격 모니터링이 끊어졌습니다. A20B-8100-0665는 이더넷 인터페이스를 통합한 보드로 식별됩니다. 교체하면 네트워크 연결이 복원됩니다.

FAQ

Q1: A20B-8100-0665와 A20B-8100-0661 또는 유사한 인근 부품 번호의 차이점은 무엇입니까?

A20B-8100 시리즈는 여러 FANUC i-시리즈 CNC 플랫폼용 메인 CPU 보드를 다룹니다. A20B-8100-0661은 18i-B 메인 CPU 보드입니다. A20B-8100-0665는 21i-B에만 해당됩니다. 부품 번호가 유사함에도 불구하고 이러한 보드는 CNC 플랫폼 전용입니다. 21i-B 보드는 18i-B 보드를 대체할 수 없으며 그 반대의 경우도 마찬가지입니다. 주문하기 전에 제어 장치의 식별 라벨에서 설치된 CNC 모델을 확인하십시오.

Q2: A20B-8100-0665를 교체한 후 모든 CNC 데이터를 다시 로드해야 합니까?

예. 메인 CPU 보드를 교체하려면 부품 프로그램, 축 매개변수, 서보 매개변수, PMC 래더 프로그램, 공구 오프셋 데이터 및 모든 시스템 구성 등 모든 CNC 데이터를 완전히 다시 로드해야 합니다. 보드 자체에는 영구 사용자 데이터가 포함되어 있지 않습니다. 모든 데이터는 보드에 장착된 SMD 메모리 모듈(SRAM, FROM)에 있습니다. 교체하기 전에 모든 CNC 데이터의 완전하고 검증된 백업이 가능한지 확인하십시오.

Q3: CPU 프로세서(A20B-3300-031x)를 기존 A20B-8100-0665로 이전할 수 있나요?

어떤 경우에는 CPU 프로세서 카드가 손상되지 않은 경우 전송할 수 있습니다. 이렇게 하면 프로세서를 다시 등록할 필요가 없습니다. 그러나 CPU 프로세서가 결함의 원인이 되는 것으로 의심되는 경우 이를 마더보드와 함께 교체하면 이러한 불확실성이 제거됩니다. 해당 FANUC 시리즈 21i-B 유지 관리 설명서에서 프로세서를 교체해야 하는지 아니면 새로 교체해야 하는지 확인하세요.

Q4: 21i-B CNC의 어떤 알람이 A20B-8100-0665 결함을 구체적으로 나타냅니까?

시리즈 21i-B의 마더보드 수준 결함은 일반적으로 CNC의 알람 화면에 오류 코드가 표시되는 전원 공급 자가 테스트 완료 실패, 주변 카드로 인해 발생할 수 없는 "시스템 알람" 또는 "하드웨어 알람" 코드, 양호한 메모리 모듈에도 불구하고 반복되는 "RAM 패리티" 또는 "ROM 오류" 알람 또는 디스플레이/MDI 기능의 완전한 손실로 나타납니다. 마더보드를 비난하기 전에 이러한 오류를 메모리 모듈 오류(특정 모듈 관련 오류 코드 생성) 및 CPU 프로세서 오류와 구별해야 합니다.

Q5: A20B-8100-0665는 21i-MB와 21i-TB 구성을 모두 지원합니까?

예. A20B-8100-0665는 머시닝 센터(21i-MB)와 터닝 센터(21i-TB) 변형은 물론 기타 21i-B 구성을 모두 지원하는 21i-B 세대용 마더보드입니다. 기계 유형(MB 또는 TB)은 CNC 소프트웨어와 메모리 모듈에 로드된 매개변수에 의해 결정됩니다. A20B-8100-0665 하드웨어 자체는 두 가지 모두에 공통됩니다.
