| 원래 장소 | 일본 |
| 브랜드 이름 | FANUC |
| 인증 | CE RoHS |
| 모델 번호 | A20B-3300-0472 |
FANUC 시리즈 30i는 FANUC i-세대 CNC 제품군의 최상위 제품으로, 가장 까다로운 가공 응용 분야를 위해 제작된 플랫폼입니다. 0i-D는 표준 공작 기계를 처리하고 31i/32i는 다소 복잡한 다축 기계를 처리하는 반면, 30i는 다음을 위해 설계되었습니다.
최대 축 수:10개의 제어 경로에 걸쳐 최대 40개의 제어 축이 있어 완전히 자동화된 유연한 제조 셀, 다중 스핀들 전송 라인 및 병렬 처리 복합 기계를 사용할 수 있습니다.
고속 절단:AICC II(AI Contour Control II), 나노 보간 및 HRV4 고응답 전류 제어가 결합되어 고속 금형 가공을 지원하고
사양이 낮은 CNC에서 다음과 같은 오류를 일으킬 수 있는 속도로 항공우주 부품 윤곽을 그리는 경우.
복합 기계 기능:동시 밀턴 작업, 동기화된 다중 스핀들 터닝 및 경로 간 조정을 통해 이전에 두 개 이상의 별도 CNC가 필요했던 작업을 단일 30i CNC로 대체할 수 있습니다.
A20B-3300-0472는 이 플랫폼을 구동하는 CPU 모듈입니다. 이는 CNC의 실시간 제어 프로그램을 실행하는 30i의 메인 CPU 보드에 설치된 프로세서 카드입니다.
| 매개변수 | 값 |
|---|---|
| CPU 모듈 유형 | A6 |
| 메모리 | 128MB SDRAM |
| CNC 시스템 | FANUC 시리즈 30i |
| 설치 | 플러그인 카드(메인 CPU 보드) |
| 시리즈 | A20B-3300 |

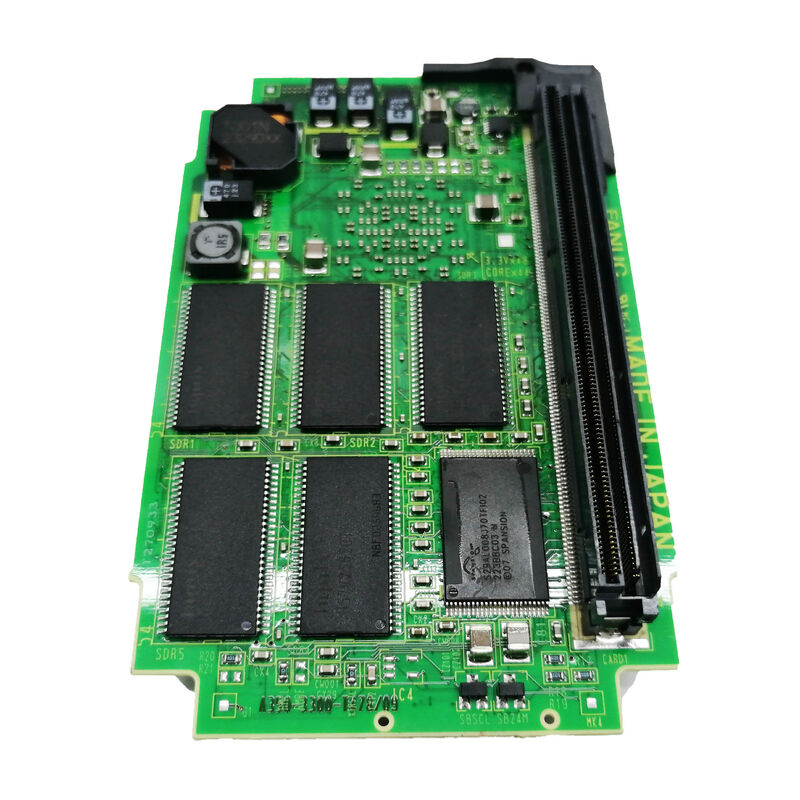

A20B-3300-0472의 128MB SDRAM은 30i의 실시간 처리 환경에서 사용할 수 있는 작업 메모리입니다. 40축, 10경로 구성에서 CNC는 다음을 동시에 유지해야 합니다.
128MB는 이전 CNC 세대에 비해 상당한 작업 메모리 할당을 나타냅니다. 적절한 작업 메모리가 없으면 30i의 미리보기 버퍼링이 제한되어 CNC가 감속 없이 복잡한 윤곽의 공구 경로를 실행할 수 있는 최대 이송 속도가 제한됩니다.
30i CNC CPU 모듈 오류:FANUC 30i 머시닝 센터는 CPU 카드를 가리키는 시스템 경보 코드를 개발합니다. 모든 축 기능이 금지됩니다. 메인보드, 메모리 모듈, 전원 공급 장치가 손상되지 않았는지 확인한 후 A20B-3300-0472를 교체합니다. CNC가 정상 작동을 재개합니다.
로봇 컨트롤러 CPU 모듈:A20B-3300-0472는 동일한 메인 보드 하드웨어를 사용하는 FANUC 로봇 컨트롤러에도 사용됩니다. 교체 전 "메모리 모듈에 저장된 Fanuc 로봇 데이터"를 백업하라는 주의사항은 CNC 애플리케이션과 마찬가지로 로봇 컨트롤러 애플리케이션에도 적용됩니다.
Q1: A20B-3300-0472에 CNC 전용 소프트웨어가 포함되어 있습니까?
아니요. CNC 시스템 소프트웨어는 FROM 모듈(별도의 플러그인 항목)에 저장됩니다. A20B-3300-0472는 처리 하드웨어일 뿐입니다. SDRAM은 영구 저장소가 아닌 CPU가 런타임에 사용하는 작업 메모리입니다. A20B-3300-0472를 교체해도 FROM 내용이나 SRAM에 저장된 매개변수는 영향을 받지 않습니다. 단, 해당 모듈은 그대로 유지됩니다.
Q2: 30i 시스템에서 A20B-3300-0472를 교체하기 전에 꼭 필요한 데이터 백업은 무엇입니까?
모든 활성 제어 경로에 대한 모든 매개변수 데이터와 프로그램 데이터를 백업합니다. 다중 경로 30i 시스템에서 이는 각 경로에 대한 매개변수와 프로그램이 별도로 백업된다는 의미입니다. 또한 모든 공구 데이터, 작업 좌표 데이터, PMC 래더 및 데이터를 백업하십시오. 로봇 애플리케이션에서는 모든 로봇 프로그램과 시스템 변수를 백업합니다. 보드를 취급하기 전에 백업을 수행하십시오.
Q3: A20B-3300-0472(A6타입)과 A20B-3300-0475(A3타입)의 성능은 어떤가요?
둘 다 A20B-3300 제품군의 128MB DRAM CPU 모듈이지만 CNC 세대 및 메인 보드 유형이 다릅니다.
A6 유형은 더 많은 축 수, 더 많은 제어 경로 및 더 까다로운 실시간 처리 요구 사항을 갖춘 고성능 CNC 플랫폼을 목표로 합니다. 그것들은 서로 바꿔 사용할 수 없습니다.
Q4: A20B-3300-0472의 128MB SDRAM이 부분적으로 실패하면 어떻게 됩니까?
부분 메모리 오류(일부 메모리 셀에 결함이 있지만 모듈이 여전히 부분적으로 초기화되는 경우)는 일반적으로 간헐적인 시스템 알람, 설명할 수 없는 CNC 재설정 또는 손상된 디스플레이 콘텐츠로 나타납니다. 이러한 증상은 다른 결함과 유사할 수 있습니다. 완전하고 지속적인 메모리 오류로 인해 CNC가 전원 공급 자가 테스트에 실패하고 정상적인 시작을 방해합니다. 두 경우 모두 A20B-3300-0472를 교체하면 메모리 오류가 해결됩니다.
Q5: A20B-3300-0472를 설치 전에 테스트할 수 있습니까?
A20B-3300-0472가 작동하려면 호스트 메인 보드가 필요합니다. 이는 단독으로 테스트할 수 없습니다. 일반적인 접근 방식은 교체 모듈을 CNC에 설치하고, 전원을 켜고, 부팅 순서를 관찰하고, 시스템이 정상 작동 상태에 도달하는지 확인하는 것입니다. 결함이 있는 것으로 의심되는 모듈(잘못된 소스로부터)은 작동 중인 30i 시스템(사용 가능한 경우)으로 대체하여 테스트할 수 있습니다.
