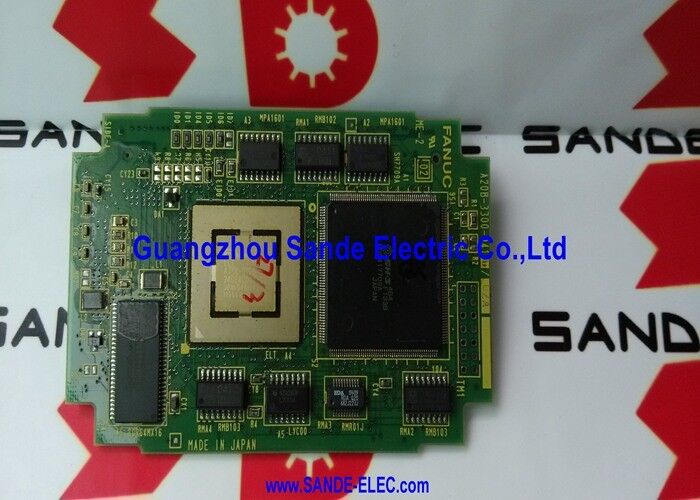

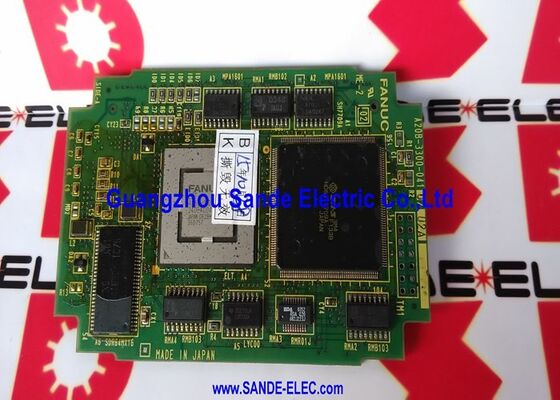

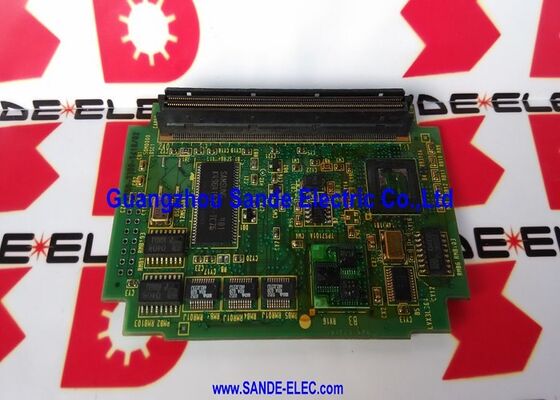

Fanuc 회로판 A20B-3300-0410

A20B-3300-0410 | FANUC 9인치 CRT 디스플레이 제어 모듈 - 흑백 CRT 디스플레이 / CNC 오퍼레이터 인터페이스 / A20B-3300 시리즈

9인치 CRT — CNC를 향한 조작자의 창

머시닝 센터 또는 선반 작업자와 CNC 소프트웨어 간의 모든 상호 작용은 디스플레이를 통해 이루어집니다. 작업자는 앞에 있는 9인치 화면을 통해 현재 축 위치를 읽고, 공구 오프셋 값을 입력하고, 알람 코드를 검토하고, 프로그램 라인을 편집하고, CNC 메뉴 시스템을 탐색하는 등 모든 작업을 수행합니다. 디스플레이가 작동하지 않으면 작업자가 CNC와 상호 작용하는 능력이 심각하게 저하됩니다.

A20B-3300-0410은 이 디스플레이를 구동하는 모듈입니다. 이는 CNC의 메인 프로세서로부터 디스플레이 데이터를 수신하여 이를 9인치 CRT를 구동하는 아날로그 비디오 신호(수평 및 수직 편향 신호, 강도 신호(단색 CRT의 경우 단일 밝기 채널), 전자빔을 이미지 콘텐츠와 동기화하는 동기화 펄스)로 변환합니다.

주요 제품 정보

CRT 디스플레이 제어 모듈의 작동 방식

CNC의 메인 프로세서는 문자 및 그래픽 데이터(CNC 화면을 구성하는 텍스트, 숫자 및 간단한 그래픽 요소)의 스트림으로 디스플레이 콘텐츠를 생성합니다. 이 데이터는 여러 변환 단계를 수행하는 A20B-3300-0410 디스플레이 모듈로 전달됩니다.

캐릭터 렌더링:모듈은 CNC에서 문자 코드 데이터를 읽고 이를 CRT에 인식 가능한 영숫자 문자를 그리는 데 필요한 픽셀 패턴으로 변환합니다. FANUC CNC 디스플레이는 정의된 문자 세트를 사용합니다. 모듈의 글꼴 메모리는 각 문자에 대한 픽셀 패턴을 보유합니다.

동기화 타이밍:이 모듈은 CRT의 전자빔 래스터 스캔을 제어하는 ​​수평 및 수직 동기 신호를 생성합니다. 동기화 타이밍은 CRT 모니터의 편향 주파수와 정확하게 일치해야 합니다. 타이밍이 잘못되면 이미지가 굴러가거나 흔들리거나 나타나지 않게 됩니다.

강도 변조:전자빔이 화면을 스윕하면 모듈은 현재 빔 위치가 밝아야 하는지 어두워야 하는지에 따라 강도를 조절합니다. 이는 단색 CNC CRT 디스플레이의 어두운 배경 특성에 흰색 또는 녹색 형광체 문자를 생성합니다.

A20B-3300-0410이 실패하면 CRT는 공백이 되거나 손상되고 불안정한 이미지를 표시하지만 CNC의 가공 기능은 영향을 받지 않고 계속됩니다.

응용 시나리오

CNC 디스플레이 오류:FANUC CNC 머시닝 센터의 전원이 켜지고 정상적으로 작동합니다(축 위치 업데이트, 프로그램 실행, 알람 삭제). 하지만 9인치 디스플레이에는 내용이 표시되지 않습니다. CRT 모니터 하드웨어는 테스트되었으며 손상되지 않은 것으로 확인되었습니다. A20B-3300-0410 디스플레이 제어 모듈이 오류로 식별됩니다. 교체하면 작업자 디스플레이가 복원됩니다.

부분적인 디스플레이 손상:FANUC CNC 선반의 9인치 CRT에 부분적인 표시 내용이 표시됩니다. 일부 문자는 올바르게 표시되지만 일부 문자는 누락되거나 손상되었습니다. 결함은 A20B-3300-0410 모듈의 문자 생성 회로로 추적됩니다. 교체하면 완전하고 깨끗한 디스플레이가 복원됩니다.

FAQ

Q1: A20B-3300-0410은 9인치 CRT 대신 14인치 CRT나 LCD를 구동할 수 있나요?

아니요. A20B-3300-0410은 9인치 CRT의 편향 형상 및 동기화 타이밍 요구 사항에 맞게 보정되었습니다. 14인치 CRT는 편향 및 타이밍 요구 사항이 다릅니다. 이미지 기하학이 올바르지 않습니다. LCD 모니터에는 A20B-3300-0410에서 생성된 아날로그 CRT 드라이브 신호가 아닌 디지털 또는 VGA 형식 비디오 신호가 필요합니다. 14인치 컬러 CRT 시스템의 경우 적절한 14인치 디스플레이 모듈을 사용하십시오. LCD를 교체하려면 적절한 CRT-LCD 변환기 또는 디스플레이 개조가 필요합니다.

Q2: 디스플레이 모듈 결함은 결함이 있는 CRT 튜브와 외관상 어떻게 다릅니까?

CRT 튜브 고장은 점진적인 어두워짐, 초점 상실, 밝기 감소 또는 수직 편향 실패로 인한 밝은 수평선 등 점진적인 경향이 있습니다. 디스플레이 모듈 오류는 일반적으로 갑작스럽게 발생합니다. 즉, 이미지가 완전히 사라지거나 점진적인 성능 저하 없이 즉시 손상됩니다. 정상 작동이 확인된 디스플레이 모듈(또는 동일한 신호 출력에 대해 정상 작동이 확인된 CRT 튜브)을 교체하여 테스트하면 결함이 있는 한 구성 요소로 격리됩니다.

Q3: A20B-3300-0410을 교체하려면 CNC 매개변수 조정이 필요합니까?

아니요. 디스플레이 모듈은 하드웨어 구성 요소이므로 CNC 매개변수를 저장하지 않거나 소프트웨어 구성이 필요하지 않습니다. 교체품을 장착하고 전원을 켠 후 CNC는 디스플레이 내용을 모듈에 로드하고 작업자 디스플레이는 즉시 복원됩니다. 매개변수 변경이나 소프트웨어 구성 단계가 필요하지 않습니다.

Q4: 9인치 CRT에서 평면 LCD 디스플레이로 업그레이드가 가능한가요?

FANUC CNC 시스템용 LCD 개조 솔루션은 9인치 CRT를 현대적인 평면 패널 디스플레이로 대체합니다. 이러한 개조는 일반적으로 CNC의 비디오 출력 신호와 일치하는 호환 가능한 LCD 패널을 사용하며 종종 비디오 형식 변환기와 결합됩니다. A20B-3300-0410 모듈은 시스템에 남아 LCD 개조 변환기가 수용하는 비디오 신호를 생성할 수 있습니다. 또는 개조에 완전한 디스플레이 인터페이스 교체가 포함될 수 있습니다. 특정 CNC 모델에 대한 올바른 LCD 개조 접근 방식은 자격을 갖춘 FANUC CNC 서비스 제공업체에 문의하세요.

Q5: A20B-3300-0410과 CNC의 그래픽 옵션은 어떤 관계가 있습니까?

A20B-3300-0410은 표준 운영자 디스플레이(파라미터 입력, 프로그램 편집 및 알람 표시를 위한 CNC의 문자 기반 화면)를 구동합니다. FANUC CNC 시스템에는 공구 경로 그래픽 디스플레이를 생성하는 별도의 그래픽 기능이 선택적으로 있을 수 있습니다. 그래픽 기능은 표준 디스플레이 모듈 외에 별도의 그래픽 모듈(예: 컬러 그래픽 옵션)을 사용할 수 있습니다. A20B-3300-0410은 그래픽 옵션 설치 여부에 관계없이 표준 디스플레이를 구동합니다.
