| 원래 장소 | 일본 |
| 브랜드 이름 | FANUC |
| 인증 | CE ROHS |
| 모델 번호 | A20B-3300-0340 |

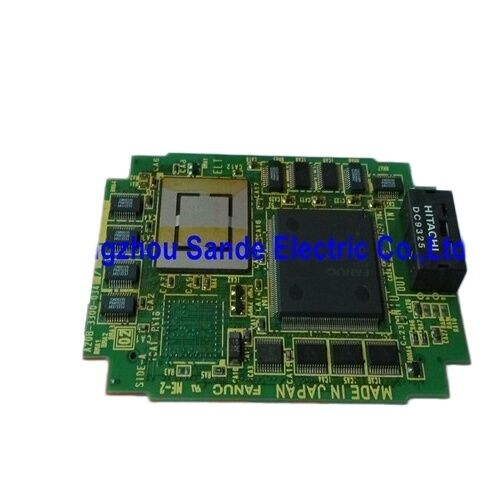

A20B-3300-0340은 FANUC i-시리즈 CNC 제어 장치 내에서 세 가지 기능을 수행하는 소형 플러그인 PC 카드입니다.
LCD 디스플레이 드라이브:이 카드는 CNC의 7.2인치 LCD 패널용 비디오 신호를 생성하여 CNC 작업자 인터페이스에 디스플레이 출력을 제공합니다. 위치 표시, 프로그램 내용, 매개변수 페이지, 공구 경로 그래픽, 알람 텍스트, 진단 화면 등 작업자가 화면에서 보는 모든 시각적 정보는 A20B-3300-0340을 통해 생성됩니다.
MDI(수동 데이터 입력) 인터페이스:이 카드는 데이터 입력, 모드 선택 및 CNC 화면 탐색을 위한 작업자의 입력 장치인 MDI 키보드 패널에 대한 통신 인터페이스를 관리합니다. MDI 인터페이스가 작동하지 않으면 작업자는 로컬로 프로그램을 입력하거나 매개변수를 변경할 수 없습니다.
내장형 이더넷:이 카드는 FANUC CNC를 공장 네트워크에 연결하는 이더넷 포트를 제공하므로 RS-232 직렬 케이블 연결 없이 네트워크로 연결된 PC에서 DNC(직접 수치 제어) 프로그램 전송, 원격 모니터링, 데이터 수집 및 CNC 시스템 진단이 가능합니다.
| 매개변수 | 값 |
|---|---|
| 표시하다 | 7.2인치 LCD(모노 또는 컬러) |
| MDI | 통합 MDI 패널 인터페이스 |
| 회로망 | 내장형 이더넷 포트 |
| CNC 호환 | FANUC 시리즈 0i-B, 16i-B, 18i-B, 21i-B |
| 설치 | 메인 CPU 마더보드에 플러그인 |
| 시리즈 | A20B-3300 |
A20B-3300-0340에 내장된 이더넷 포트는 iB 시리즈 세대에서 획기적인 발전이었습니다. 별도의 통신 보드 없이 CNC를 표준 10/100 이더넷에 직접 연결했습니다.
DNC 작업:네트워크에 저장된 부품 프로그램은 CNC 메모리로 직접 전송되거나 네트워크 서버에서 "드립 피드" 모드로 실행될 수 있습니다. 내부 CNC 메모리에 비해 너무 큰 대규모 프로그램은 네트워크에서 직접 가공할 수 있습니다.
원격 모니터링:이더넷 연결을 통해 공장 수준 모니터링 시스템은 중앙 PC에서 CNC 상태 데이터(축 위치, 프로그램 이름, 알람 상태, 생산 횟수)를 읽을 수 있습니다.
18i-B 머시닝 센터의 디스플레이 오류:FANUC 18i-MB 머시닝 센터의 디스플레이 출력이 손실됩니다. CNC 전원이 켜진 것처럼 보이지만 LCD에는 빈 화면이 표시됩니다. A20B-3300-0340 디스플레이 카드가 오류로 식별됩니다. 교체를 통해 디스플레이 출력, MDI 기능 및 이더넷 연결이 복원됩니다.
이더넷 포트 오류:21i-B 제어 장치의 네트워크 연결이 끊어졌습니다. — DNC 프로그램 전송이 실패합니다. A20B-3300-0340의 이더넷 인터페이스가 오류로 식별됩니다.
Q1: A20B-3300-0340은 7.2인치 흑백 및 컬러 LCD 디스플레이 모두에서 작동합니까?
예 — A20B-3300-0340은 7.2인치 흑백 및 컬러 LCD 패널을 모두 지원합니다. CNC에 장착된 특정 디스플레이 패널에 따라 출력이 흑백인지 컬러인지 결정됩니다. 카드 자체는 두 패널 유형 모두와 호환됩니다. 교체 카드로 인해 디스플레이가 흑백에서 컬러로 또는 그 반대로 변경된다고 가정하기 전에 기존 디스플레이 패널 유형을 확인하십시오.
Q2: A20B-3300-0340이 실패하면 MDI 및 네트워크 기능은 어떻게 됩니까?
세 가지 기능(디스플레이, MDI 및 이더넷)은 모두 A20B-3300-0340에서 처리되므로 카드 오류는 일반적으로 세 가지 기능 모두에 동시에 영향을 미칩니다. 응답하지 않는 MDI 키 및 끊긴 네트워크 연결과 결합된 공백 또는 정지된 디스플레이는 A20B-3300-0340이 결함이 있는 구성 요소임을 나타내는 강력한 진단 표시입니다.
Q3: A20B-3300-0340은 FANUC 0i-B는 물론 16i/18i/21i-B와도 호환됩니까?
예 — A20B-3300-0340은 FANUC 0i-B, 16i-B, 18i-B 및 21i-B CNC 시스템에 대해 확인되었습니다. 이들 시스템은 동일한 i-시리즈 모델 B 제어 아키텍처와 마더보드 형식을 공유하므로 동일한 디스플레이 카드가 7.2인치 LCD 구성의 4개 플랫폼 모두에 서비스를 제공할 수 있습니다.
Q4: A20B-3300-0340을 교체한 후 재시운전이 필요한가요?
CNC 매개변수와 부품 프로그램은 디스플레이 카드가 아닌 FROM/SRAM 메모리 모듈에 저장됩니다. A20B-3300-0340을 교체해도 저장된 데이터에는 영향을 미치지 않습니다. 그러나 이더넷 포트 구성(IP 주소, 호스트 이름, FTP 설정)은 교체 후 다시 확인해야 할 수도 있습니다. 이 데이터가 이전 카드 구성과 연결되었을 수 있기 때문입니다. 교체품을 장착한 후 CNC의 이더넷 매개변수 화면에서 네트워크 설정을 확인하십시오.
Q5: A20B-3300-0340에는 어떤 접미사 변형이 있으며, 접미사가 중요합니까?
A20B-3300-0340에는 카드의 특정 소프트웨어 개정판을 식별하는 /04A(예: A20B-3300-0340/04A)와 같은 펌웨어 접미사가 포함될 수 있습니다. 교체 카드의 접미사가 기존 CNC 하드웨어 개정판과 일치하거나 호환되는지 확인하십시오. 특정 CNC 모델에 해당하는 FANUC 유지보수 매뉴얼에서 올바른 접미사 버전을 식별합니다.
