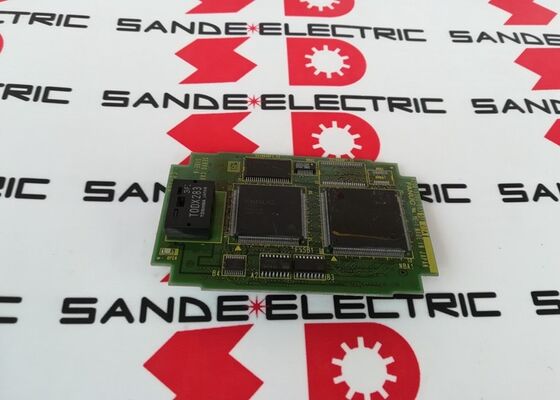

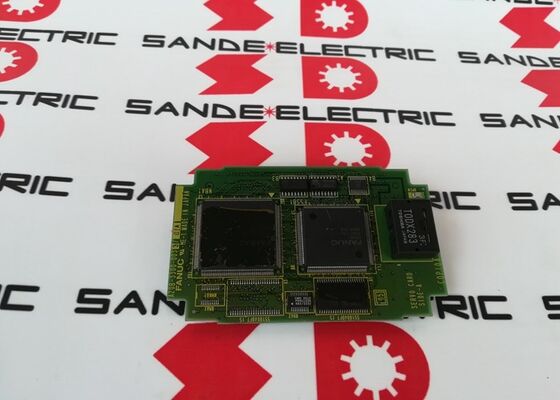

FANUC Axis 카드 A20B-3300-0033 A20B33000033 A2OB-33OO-OO33

A20B-3300-0033 FANUC i 시리즈 2축 FSSB 서보 카드 플러그인 모듈 / 16i / 18i / 21i / 모델

FSSB 인터페이스 이 카드에서 하는 일

FSSB (Fanuc Servo Serial Bus) 는 오래된 아날로그 및 병렬 서보 인터페이스를 대체하기 위해 i 시리즈 CNC와 함께 도입된 광섬유 통신 프로토콜 FANUC입니다.하나의 광섬유 루프는 시스템 내의 모든 세르보 증폭기와 CNC를 연결, 각 증폭기에 축 위치 명령을 전달하고 CNC에 인코더 피드백 데이터를 반환합니다.

A20B-3300-0033는 이 FSSB 링크의 CNC 측면을 구현합니다. 그것은 주요 마스터 PCB에 연결되고 광섬유 FSSB 출력 포트와 직접 연결됩니다. 이 카드를 통해,CNC는 연결된 SVM 증폭 체인에 위치 명령을 전송하고 엑도더 피드백을 수신합니다.

주요 사양

2 축 용량 ∙ 시스템 확장

2축 CNC (X 및 Z 축을 가진 표준 CNC 턴) 의 경우, 하나의 A20B-3300-0033는 단일 FSSB 채널을 통해 두 축을 제어합니다. FSSB 대리석 체인은 하나의 카드에서 두 개의 세르보 증폭기를 연결합니다.

4축 시스템에서는 두 개의 서보 카드가 메인 보드에 설치됩니다. 각 카드는 자신의 FSSB 채널을 통해 2 축을 처리합니다.FANUC i 시리즈 모델 A 및 B 메인 보드는 시스템의 최대 축 수에 도달하기 위해 여러 세르보 카드를 수용합니다..

A20B-3300-0033는 첫 번째 FSSB 채널 (일반적으로 축 1 및 2) 을 처리합니다. 두 번째 카드는 필요한 경우 다음 쌍의 축을 처리합니다.

적용 시나리오

16i CNC에 대한 서버 통신 오류:FANUC 16i 가공 센터는 두 개의 제어 축에서 동시에 FSSB 통신 경보를 생성합니다.A20B-3300-0033 플러그인 서버카드가 오류로 확인됩니다.모듈을 교체하면 FSSB 통신이 회복되고,

18i 톱니서보 카드 교체:FANUC 18i 제어 장치가있는 턴 센터는 간헐적으로 축 위치 오류를 개발합니다. 테스트는 A20B-3300-0033가 일관성없는 FSSB 타이밍을 제공한다는 것을 확인합니다.교체 카드는 양 축에 일관된 서보 통신을 복원.

FAQ

Q1: A20B-3300-0033는 모델 A와 모델 B i 시리즈 CNC 모두와 작동합니까?

네. CNC 전자 확인 이 카드는 "16i, 18i, 21i 모델 A 및 B"입니다. 모델 A와 모델 B 주 보드의 플러그인 소켓은 같은 A20B-3300-0033를 허용합니다.메인 보드 자체는 모델 A와 모델 B 사이에 다릅니다, 하지만 호환성 있는 메인 보드 세대에서만 설치합니다.

Q2: FSSB를 통해 A20B-3300-0033에 연결되는 세르보 증폭기 유형은 무엇입니까?

FSSB 인터페이스는 FANUC의 Alpha-i 및 Beta-i 시리즈의 서보 증폭 모듈과 연결되며 FSSB 광섬유 입력 포트를 포함합니다.오래된 아날로그 (A형 또는 B형) 서보 증폭기는 FSSB와 호환되지 않습니다.설치 된 세르보 증폭기는 이 세르보 카드가 그들과 통신 할 것으로 예상하기 전에 FSSB 커넥터를 가지고 있는지 확인합니다.

Q3: A20B-3300-0033는 추가 서버 카드 없이 2축 톱니에 단독으로 사용할 수 있습니까?

네, 2축 CNC 톱니바퀴 (X축과 Z축) 는 두 축을 모두 제어하기 위해 A20B-3300-0033 하나만 필요합니다.카드의 FSSB 채널은 두 개의 세르보 증폭기에 연결됩니다.하나의 카드는 표준 2축 기계의 완전한 축 구성에 충분합니다.

Q4: 어떤 CNC 매개 변수가 A20B-3300-0033에 관련이 있습니까?

CNC의 FSSB 관련 매개 변수들은 FSSB 체인의 각 세르보 증폭기의 노드 주소를, FSSB 채널 당 연결된 증폭기의 수와 FSSB 통신 주기의 시간을 정의한다.이 매개 변수는 CNC의 SRAM에 저장되어 있으며 A20B-3300-0033 카드를 교체하면 영향을 받지 않습니다.교체 카드를 설치 한 후 CNC는 기존 매개 변수를 사용하여 자동으로 FSSB 통신을 재설립해야합니다.

Q5: A20B-3300-0033은 A20B-3300-0030 또는 다른 근처 부품 번호와 동일합니까?

A20B-3300-003x 범위의 인접 부품 번호는 서로 다른 축 수 또는 인터페이스 유형을 가진 다른 보드입니다.A20B-3300-0030은 다른 축 카드일 수 있습니다 (이전 문서에서 다른 축 수 또는 시스템 생성을위한 FSSB 서보 컨트롤러로 확인되었습니다)각 부품 번호는 특정 애플리케이션을 제공합니다. 대상 시스템의 요구된 카드 사양을 확인하지 않고 인접한 부품 번호를 대체하지 마십시오.
