| 원래 장소 | 일본 |
| 브랜드 이름 | FANUC |
| 인증 | CE RoHS |
| 모델 번호 | A20B-2902-0390 |
모든 FANUC Alpha 드라이브 모듈 내부에서는 IGBT(절연 게이트 양극 트랜지스터) 스위칭 장치를 통해 전력 변환이 이루어집니다. 이 트랜지스터는 전체 모터 또는 버스 전류를 전달하고 고주파(스핀들 드라이브의 경우 일반적으로 2~4kHz)로 전환합니다. 올바르게 전환하려면 각 IGBT에 올바른 전압 레벨에서 정확한 타이밍의 게이트 구동 펄스가 필요합니다.

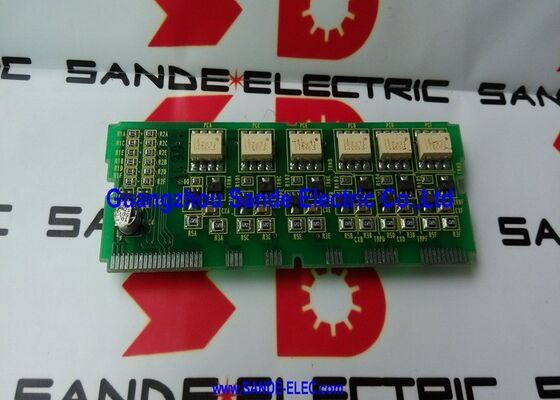

A20B-2902-0390 전원 드라이버 모듈은 이러한 게이트 드라이브 펄스를 생성합니다. 이는 제어 PCB(스핀들 모듈의 경우 A16B-2202-0432)로부터 낮은 수준의 스위칭 명령을 수신하고 이를 실제로 IGBT 장치를 켜고 끄는 고전류 게이트 드라이브 신호로 증폭합니다. 이 발사/게이트 드라이브 기능은 보드가 "드라이버 모듈"로 분류되는 이유입니다. 즉, 전원 장치 자체를 구동합니다.
올바르게 작동하는 A20B-2902-0390이 없는 경우:
| 매개변수 | 값 |
|---|---|
| 보드 유형 | 파워 드라이버 / 발사 보드 |
| 응용 | 알파 PSM-15~PSM-37, SPM-15~SPM-37 |
| 가족 | FANUC 알파 시리즈 |
| 개정 | /02A 확인됨 |
| 역할 | IGBT 게이트 드라이브 생성 |
전체 그림을 보려면 A06B-6088-H222(SPM-22)의 예를 들어 다음을 포함합니다.
A20B-2902-0390은 제어 신호를 모터 전류를 이동시키는 전기 이벤트로 변환하는 레이어입니다.
활성화 시 즉시 SPM 스핀들 알람:FANUC Alpha 스핀들 모듈은 모터에 부하가 없는 상태에서 스핀들 활성화 명령이 실행되는 순간 과전류 알람을 생성합니다. 제어 카드와 기본 전원 보드는 올바르게 테스트되었지만 검사 결과 A20B-2902-0390 드라이버 보드가 비대칭 게이트 드라이브 펄스를 생성하고 있는 것으로 나타났습니다. 교체하면 올바른 스위칭이 복원되고 알람이 지워집니다.
PSM이 DC 버스 설정에 실패함:Alpha PSM 장치의 전원이 켜지지만 정격 DC 버스 전압이 발생하지 않아 충전 경보가 표시됩니다. AC 입력 및 정류기 오류를 배제한 후 A20B-2902-0390 드라이버 보드의 게이트 드라이브 출력이 잘못된 것으로 식별됩니다. 보드 교체로 PSM 사전 충전 및 버스 설정이 복원됩니다.
Q1: A20B-2902-0390은 PSM 및 SPM 모듈 모두에서 동일한 보드입니까?
예. CNC Spares UK는 A20B-2902-0390이 A16B-2202-0432와 함께 여러 SPM 시리즈 모듈(SPM-15, 22, 26, 30)에 나타나는 것을 확인합니다. DNC Electronics는 Alpha PSM 모듈 아래에 이를 나열합니다. 이 전력 범위 내에서는 PSM 및 SPM 모듈 모두의 게이트 드라이브 기능에 동일한 물리적 보드가 사용됩니다. 두 애플리케이션 유형 모두에서 IGBT 게이트 드라이브에 대한 드라이버 회로 요구 사항은 동일한 보드 설계를 공유할 만큼 충분히 유사합니다.
Q2: A20B-2902-0390과 A20B-2902-0391의 차이점은 무엇입니까?
이는 동일한 드라이버 모듈 제품군의 인접한 부품 번호입니다. 0390 및 0391 변형은 Alpha PSM/SPM 범위 내에서 다양한 전력 정격 또는 인터페이스 유형을 제공합니다. A20B-2902-0391은 고전력 또는 HV 시리즈 모듈에 해당하는 드라이버 보드입니다. 주문하기 전에 항상 보드 라벨에서 어떤 변형이 설치되어 있는지 확인하십시오. 서로 바꿔 사용할 수 없습니다.
Q3: 손상된 A20B-2902-0390으로 인해 IGBT 전원 장치가 영구적으로 손상될 수 있습니까?
예. 잘못된 타이밍을 생성하는 게이트 드라이브 보드(예: 동일한 위상 레그에서 IGBT를 동시에 켜는 경우)는 DC 버스 전체에 직접 단락을 생성합니다. 이러한 "슛스루(shoot-through)" 조건은 매우 높은 전류가 마이크로초 내에 IGBT 장치를 통해 흐르게 하여 잠재적으로 장치를 파괴할 수 있습니다. IGBT 오류가 보드 수준 오류로 추적될 때마다 재발을 방지하기 위해 손상된 전원 장치와 함께 A20B-2902-0390을 교체해야 합니다.
Q4: PSM 또는 SPM 모듈 내부의 A20B-2902-0390에 접근하기 전의 안전 방전 절차는 무엇입니까?
PSM 및 SPM 모듈에는 주 전원이 제거된 후에도 위험한 전압을 유지하는 대형 DC 버스 커패시터가 포함되어 있습니다. 모듈 하우징을 열기 전에 필수 대기 시간(일반적으로 모듈 크기에 따라 5~20분)을 준수해야 합니다. 모듈의 충전 LED 표시기를 확인하고 보정된 전압계로 DC 버스 전압을 측정하여 방전을 확인하십시오. 전원이 연결된 상태에서 A20B-2902-0390을 절대 다루지 마십시오.
Q5: /02A 개정판이 중요합니까, 아니면 이전 개정판으로 대체할 수 있습니까?
/02A 개정판은 A20B-2902-0390 기본 설계에 대한 하드웨어 업데이트를 지정합니다. 대부분의 교체 애플리케이션의 경우 최신 개정판은 동일한 모듈과 이전 버전과 호환됩니다. 설치된 보드 라벨에 이전 개정판(예: /01A)이 표시되면 /02A 장착이 호환되어야 합니다. 특정 PSM 또는 SPM 모델에 대해 알려진 최소 개정 요구 사항이 있는 경우 FANUC 서비스 문서에서 확인하십시오.
