| 원래 장소 | 일본 |
| 브랜드 이름 | FANUC |
| 인증 | CE RoHS |
| 모델 번호 | A20B-2902-0277 |
FANUC 시리즈 16/18 모델 B (16-MB, 16-TB, 18-MB, 18-TB) CNC 시스템은 모듈형 디스플레이 아키텍처를 사용합니다.디스플레이 기능은 본 보드에 고정되지 않습니다. 그것은 CNC 제어 장치의 OPT1 ( 옵션 1) 슬롯에 설치되는 플러그인 CRTC (CRT 컨트롤러) 딸 보드에 의해 제공됩니다..
16/18-B 시리즈를 위한 A20B-2902-027x CRTC 모듈 가족 내에서, 다양한 모니터 구성에 맞게 몇 가지 변형이 존재한다.
A20B-2902-0270:14인치 컬러 CRTA20B-2902-0271:9인치 CRT 표준 해상도A20B-2902-0272:VGA 출력 변수 (LCD 또는 VGA 모니터)A20B-2902-0273:14인치 CRT 옵션A20B-2902-0275:VGA 변수A20B-2902-0276:9인치 CRT 대안A20B-2902-0277:9인치고해상도CRTA20B-2902-0278:VGA 변수

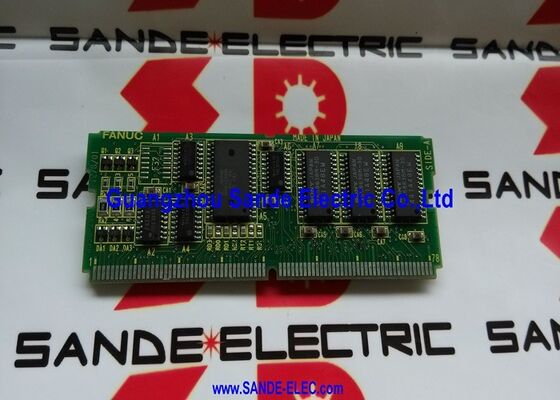

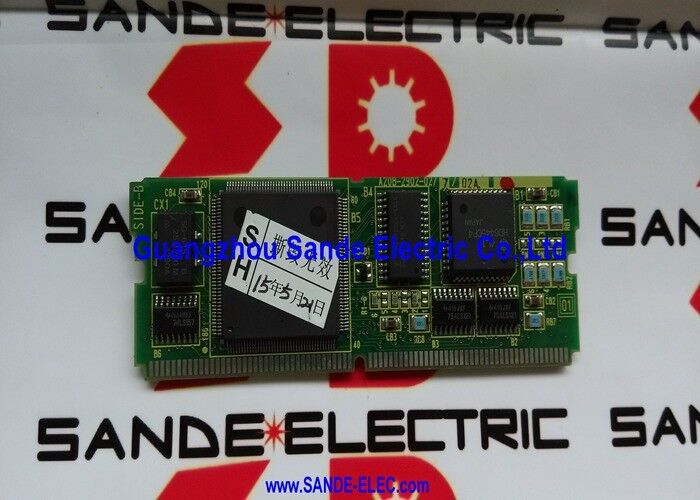

A20B-2902-0277는 특히 고해상도 모노크롬 CRT 운영자 디스플레이와 함께 FS16/18/160/180-MB 시스템에 확인 된 고해상도 9인치 CRT 변종입니다.
| 매개 변수 | 가치 |
|---|---|
| 모듈 유형 | CRTC (9인치 고해상도 CRT) |
| 호환성 | 16/18/160/180 시리즈 모델 B |
| 설치 | OPT1 보드, SMD 플러그인 |
| 표시 | 9인치 단색 CRT |
| 부문 번호 | A20B-2902-0277 |
FANUC CNC 오퍼터 디스플레이에서 "고해상도"는 동일한 시리즈에 장착된 표준 해상도 CRT 모듈에서 향상된 디스플레이 기능을 구별합니다.
표준 해상도:텍스트가 주를 이루는 디스플레이에서 축 위치, 프로그램 내용, 도구 오프셋 및 경보 코드 등이 표시됩니다.
고해상도:9인치 화면 면적 단위당 더 많은 픽셀을 생성합니다. 더 세밀한 문자 렌더링, 더 선명한 그래픽 및 가독성을 잃지 않고 페이지 당 더 많은 디스플레이 콘텐츠를 가능하게합니다.CNC 시스템에서 그래픽 도구 경로 표시, 더 높은 밀도의 프로그램 목록 조회 또는 더 자세한 진단 화면이 필요하면 고해상도 CRT 모듈은 표준 모듈이 제공 할 수없는 화질을 제공합니다.
A20B-2902-0277는 고해상도 디스플레이 구성이 요구하는 높은 픽셀 밀도에서 9인치 CRT를 구동합니다.
시리즈 16/18 모델 B CNC 제어 장치의 디스플레이는 OPT1 보드에서 제공됩니다.CRTC의 비디오 출력을 CRT 모니터의 기울기 및 강도 회로에 연결하는.
A20B-2902-0277을 교체하려면 다음이 필요합니다.
16-MB CNC 디스플레이 오류:FANUC 16MB 가공 센터는 운영자 디스플레이를 잃습니다. 9인치 CRT는 빈 상태가 되거나 손상된 내용을 표시합니다. CNC 작업은 정상적으로 계속됩니다.진단 A20B-2902-0277 CRTC 모듈에 결함을 격리- 교체하면 디스플레이가 복구됩니다.
화면 품질 유지:18MB CNC에 고해상도 9인치 CRT는 CRTC 모듈 구성 요소의 노화로 인해 왜곡 된 문자 렌더링을 개발합니다.A20B-2902-0277를 교체하는 것은 CRT 모니터 자체를 교체하지 않고 화면 품질을 복원합니다..
Q1: A20B-2902-0277은 A20B-2902-0271 (또한 9인치 CRT 모듈) 와 어떻게 다릅니다?
둘 다 시리즈 16/18-B의 9인치 CRT CRTC 모듈이지만, 0277은 고해상도 변종이고 0271은 표준 해상도 변종이다.고해상도 버전은 스캔 라인당 더 많은 픽셀을 생성합니다, 같은 물리적 9인치 화면에 더 세밀한 문자 및 그래픽 렌더링을 생산합니다.주문하기 전에 보드 라벨에 부분 번호를 확인하여 특정 CNC에 설치 된 변형 확인.
Q2: A20B-2902-0277은 16/18 시리즈 모델 C (MC) CNC에 장착 할 수 있습니까?
KFAS LLC 부품 목록에는 모델 B (16MB/18MB) 및 모델 C (16MC/18MC) 부품 목록에 모두 등장하는 A20B-2902-0277이 있습니다.B 및 C 구성 사이의 호환성은 특정 OPT1 보드 변형 및 CNC 시스템 버전에 달려 있습니다.특정 CNC의 예비 부품 문서를 통해 설치된 시스템 구성에 0277가 지정되었는지 확인합니다.
Q3: 어떤 증상이 A20B-2902-0277이 CRT 모니터 튜브에 비해 고장 났음을 나타냅니다?
실패한 CRTC 모듈은 일반적으로 튜브 노화와 함께 나타나는 점진적인 희미화 없이 CRT가 어두워지는 갑작스러운, 완전한 디스플레이 콘텐츠 손실을 유발합니다.실패 한 CRT 튜브 는 증상 이 진행 되고 있다: 밝기 감소, 초점 손실, 기하학적 왜곡. 9인치 CRT가 어두우지만 CNC가 정상적으로 작동하면 (축이 움직이고, 프로그램이 실행되고, 경보가 명확합니다),그리고 CRT를 외부 신호로 테스트하면 튜브가 손상되지 않았다는 것을 확인합니다., A20B-2902-0277 CRTC 모듈은 대체 목표입니다.
Q4: A20B-2902-0277을 교체하려면 CNC 매개 변수 조정이 필요합니까?
아니요. CRTC 모듈은 디스플레이 하드웨어 구성 요소입니다. 그것은 CNC 매개 변수를 저장하지 않습니다. 교체 A20B-2902-0277을 장착하고 CNC를 전원화 한 후 디스플레이는 즉시 복원해야합니다.표시 형식이 잘못 표시되면 (잘못 된 문자 크기 또는 확장), CNC의 디스플레이 타입 매개 변수가 설치된 모듈 구성과 일치하는지 확인합니다.
Q5: A20B-2902-0277이 전체 모듈이 고장 났다면 수리 가능합니까?
A20B-2902-0277는 SMD (Surface Mount Device) 구조 모듈입니다.기술적으로 기술적으로 가능한 CNC 전자 서비스 센터의 부품 수준의 수리, 전압 조절기 오류) 생산 중요 기계의 경우 직접 보드 교체가 더 빠른 해상도입니다.수리가 가능한 옵션은 대체 모듈이 사용할 수 없거나 수리 비용이 훨씬 낮을 때입니다..
