| 원래 장소 | 일본 |
| 브랜드 이름 | FANUC |
| 인증 | CE RoHS |
| 모델 번호 | A20B-2900-0142 |
모든 FANUC CNC 시스템은 PMC (프로그램 가능한 기계 컨트롤러) 를 포함하고 있습니다.PMC는 기계 순서 프로그램을 실행: 계단 논리는 모든 부단 기계 기능을 제어합니다.
작동하는 PMC 없이:

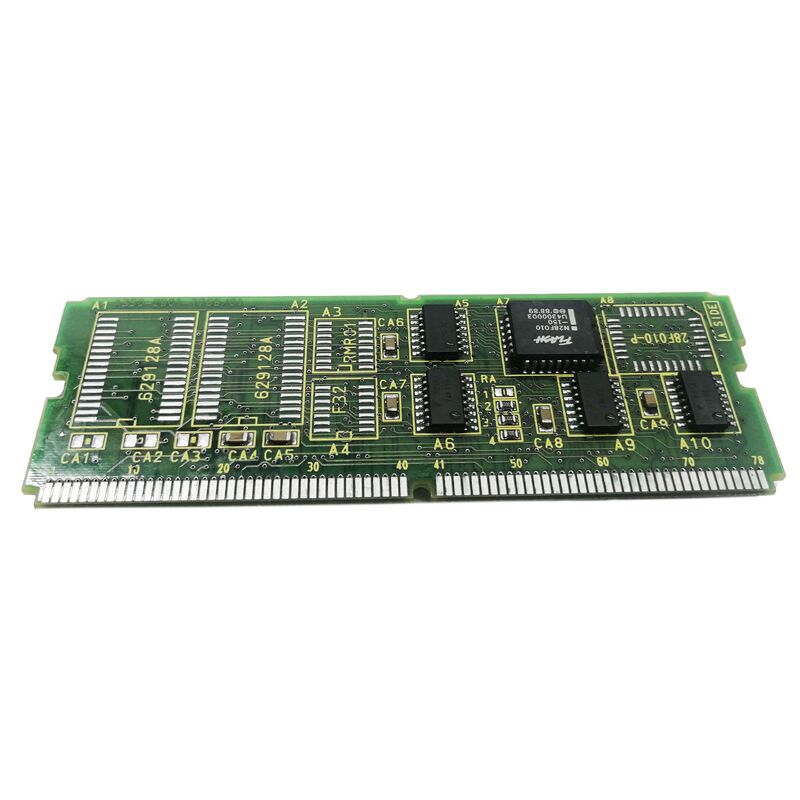

A20B-2900-0142는 PMC 모듈입니다. 20/21 시리즈 CNC 내의 PMC-RA1 컨트롤러를 제공하는 플러그인 보드입니다. CNC의 모션 제어 하드웨어와 마찬가지로 기계 기능에 필수적입니다.
| 매개 변수 | 가치 |
|---|---|
| PMC 모델 | PMC-RA1 |
| 특징 | I/O 링크와 함께 |
| SLC | 네 (연속 사다리 회로) |
| CNC 시스템 | FANUC 시리즈 20/21 |
| 시리즈 | A20B-2900 |
20/21 시리즈 CNC는 다양한 능력 수준에서 여러 PMC 모듈 옵션을 제공했습니다. FANUC 20/21 시리즈 하드웨어 설명서는 변종을 식별합니다.
| 부분 | PMC 모델 | I/O 링크 |
|---|---|---|
| A20B-2900-0142 | PMC-RA1 | I/O 링크와 함께 |
| A20B-2900-0143 | PMC-RA1 | I/O 연결 없이 |
| A20B-2901-0660 | PMC-RA3 | I/O 링크와 함께 |
| A20B-2901-0661 | PMC-RA3 | I/O 연결 없이 |
RA1 명칭은 PMC의 능력 수준 ∙ 프로그램 단계 용량, 데이터 레지스터 수, 명령어 세트를 식별합니다.RA3 변종 (A20B-2901-0660) 은 더 복잡한 기계 도구에 더 높은 능력을 제공합니다.A20B-2900-0142 RA1 I/O 링크는 표준 20/21 시리즈 기계 도구 구성에 서비스를 제공합니다.
시리즈 21 PMC 모듈 고장:FANUC 시리즈 21 CNC는 PMC 알람을 개발합니다. 기계가 순서 기능을 실행하는 것을 멈추고 냉각액과 수압 명령어가 작동하지 않으며 도구 변경 주기가 완료 될 수 없습니다.A20B-2900-0142 PMC 모듈이 오류로 확인됩니다.교체 PMC 사다리 실행 및 모든 기계 순서 기능을 복원합니다.
PMC 모듈의 예방 교체:많은 생산 교대에서 작동하는 20/21 시리즈의 고용량 사이클 기계는 계획된 제어 단위 갱신에 시달립니다.A20B-2900-0142는 전체적인 전자 리뉴얼의 일환으로 메모리 모듈과 함께 교체됩니다..
Q1: A20B-2900-0142가 A20B-2901-0660 (RA3 변종) 으로 대체되면 어떻게 될까요?
RA3 모듈 (A20B-2901-0660) 은 RA1보다 더 높은 PMC 용량을 제공합니다. RA1을 위해 설계된 시스템에 RA3 모듈을 장착하는 것은 모듈 슬롯이 호환되는 경우 물리적으로 가능합니다.하지만 CNC 시스템 소프트웨어는 RA3 PMC 타입을 지원해야 합니다.. CNC의 FROM 거주 소프트웨어가 RA3를 지원하지 않으면 PMC는 올바르게 작동하지 않습니다.FANUC 유지보수 문서에서 소프트웨어 호환성을 확인하지 않고 PMC 모듈 변종을 교체하지 마십시오..
Q2: A20B-2900-0142를 교체하면 기계의 PMC 사다리 프로그램을 삭제합니까?
PMC-RA1 모듈 자체는 PMC 사다리 프로그램을 탑재 메모리에 저장합니다.모듈을 교체하면 새로운 모듈이 사다리 프로그램 없이 시작됩니다. 기계의 특정 PMC 염기서열 논리는 교체 장치를 설치 한 후 백업에서 다시 충전해야합니다.이 때문에 PMC 계단 프로그램 백업은 PMC 모듈 유지보수 전에 CNC 매개 변수 백업만큼 중요합니다.
Q3: A20B-2900-0142의 I/O 링크 스캔 사이클 시간은 얼마입니까?
I/O 링크 스캔 사이클은 PMC가 I/O 링크에 연결된 모든 I/O 노드를 업데이트하는 시간이 연결된 노드 수와 PMC 스캔 기간에 달려 있습니다. PMC-RA1의 시리즈 20/21의 경우I/O 링크 사이클은 일반적으로 낮은 밀리초 범위 (1~3ms per full scan) 에 있습니다.이것은 기계 시퀀스 제어에 충분합니다. 시간적 중요 안전 회로는 항상 I/O 링크보다는 하드 와이어 신호를 주요 보호 경로로 사용해야합니다.
Q4: 20/21 시리즈 CNC에 I/O 링크 장치가 연결되지 않은 경우 A20B-2900-0142를 사용할 수 있습니까?
A20B-2900-0142의 I/O 링크 기능은 사용 가능한 기능입니다. 기계에 I/O 링크 장치가 없으면 사용할 필요가 없습니다.PMC-RA1은 I/O 링크 장치가 없는 상태에서 정상적으로 작동합니다.기계가 나중에 I/O 링크를 필요로 하는 경우 (예를 들어 분산된 운영자 패널 업그레이드), A20B-2900-0142에서 모듈 변경이 필요없이 I/O 링크 버스가 제공됩니다.
Q5: A20B-2900-0142는 어떤 PMC-RA1 프로그램 용량을 지원합니까?
PMC-RA1 (RA1 = RA 시리즈의 첫 번째 능력 수준) 는 정의된 최대 계단 프로그램 단계 수를 제공하며, 일반적으로 1,000에서 3 사이입니다.000 단계 20/21 시리즈 모델 및 소프트웨어 버전에 따라D (데이터), K (키프 릴레이) 및 T (타이머) 레지스터 용량은 RA1 레벨에 유사하게 정의됩니다.더 복잡한 염기서열 프로그램을 필요로 하는 기계의 경우 RA1 단계 한계에 접근하는 RA3 모듈 (A20B-2901-0660) 은 용량이 증가합니다..
