| 원래 장소 | 일본 |
| 브랜드 이름 | FANUC |
| 인증 | CE RoHS |
| 모델 번호 | A20B-2101-0022 |
소형 터닝 센터, 소형 머시닝 센터, 교육용 기계 등 소형 CNC 공작 기계에서 FANUC Beta iSVSP(βiSVSP)는 단일 장치로 완벽한 서보 및 스핀들 드라이브를 제공합니다. 별도의 PSM(전원 공급 장치 모듈), SVM(서보 모듈) 및 SPM(스핀들 모듈)이 필요하지 않습니다. iSVSP는 세 가지 기능을 모두 통합합니다.
통합 전원 공급 장치:장치 내에서 직접 AC 주전원을 정류하므로 외부 PSM이 필요하지 않습니다. 이 장치는 들어오는 AC를 서보 및 스핀들 전원에 필요한 DC 버스로 변환합니다.
서보 축 제어:기계의 피드 축(일반적으로 CNC 선반의 X 및 Z)에서 서보 모터를 제어합니다.
스핀들 제어:A20B-2101-0022를 포함하는 A06B-6134-H203 이중 축 변형에서 최대 15kW의 기계 스핀들 모터를 구동합니다.
이러한 통합으로 인해 iSVSP는 전체 Alpha-i 캐비닛(PSM + SVM + SPM 별도)이 물리적으로나 경제적으로 불균형한 소형 공작 기계에 이상적입니다. 장치 1개, 캐비닛 연결 1개, AC 공급 케이블 1세트.
| 매개변수 | 값 |
|---|---|
| 부품 번호 | A20B-2101-0022 |
| 기준 치수 | A06B-6134 biSVSP |
| 구성 | 이중 축 + 15kW 스핀들 |
| 이사회 역할 | 전원 PCB/와이어링 카드 |
| 드라이브 유형 | 베타 i 시리즈 통합 앰프 |
| 축 유형 | 트윈 서보 채널 |

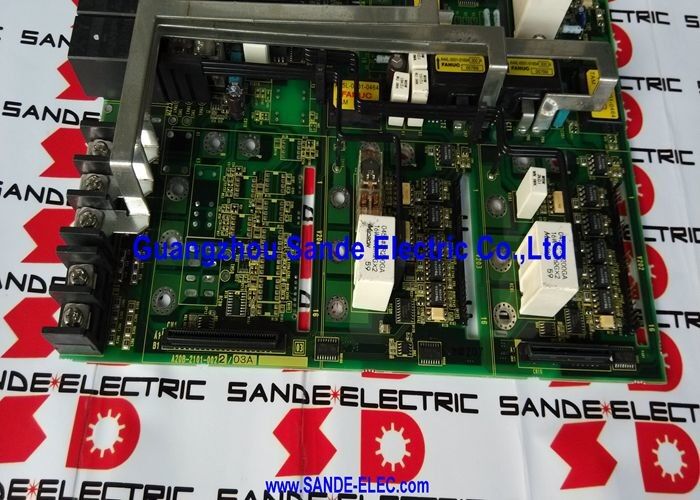

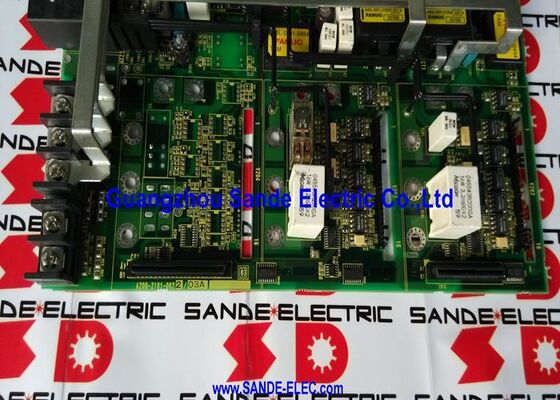

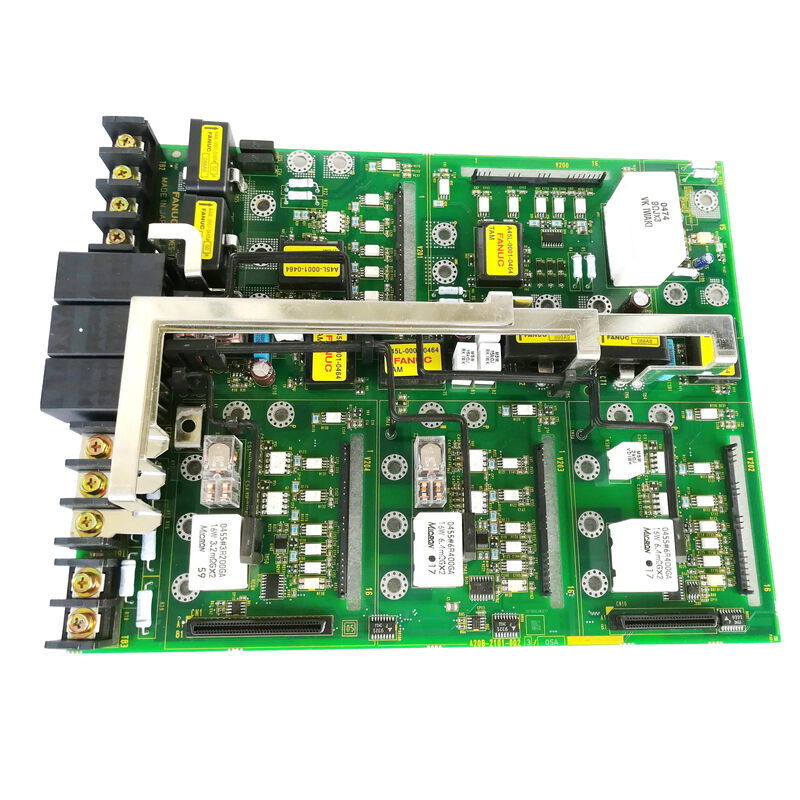

A20B-2101-0022는 βiSVSP 장치 내부의 전원 PCB(와이어링 카드)입니다. 다음을 제공합니다:
고전류 연결 레이어:DC 버스 도체, 2개의 서보 축과 스핀들을 위한 3상 출력 연결, 제어 PCB에 피드백을 제공하는 전류 감지 하드웨어.
IGBT 인터페이스:파이어링/드라이버 보드(일부 변형에서는 A20B-2902-0672)에서 IGBT 전원 장치로의 게이트 드라이브 연결입니다. 전원 보드는 게이트 드라이브 신호를 각 축 및 스핀들 브리지에 대한 올바른 IGBT 터미널로 물리적으로 라우팅합니다.
통합 전원 공급 장치 하드웨어:정류기 및 사전 충전 회로 연결은 전원 보드 레이아웃의 일부입니다. 별도의 PSM과 달리 iSVSP의 전원 공급 장치 하드웨어는 동일한 장치 내부에 있습니다.
베타 iSVSP 전원 보드 오류:소형 CNC 선반의 FANUC A06B-6134 biSVSP 장치는 서보 축과 스핀들 모두에 동시에 영향을 미치는 알람을 발생시킵니다. 제어 보드가 손상되지 않은 것으로 확인되면 A20B-2101-0022 전원 보드가 결함으로 식별됩니다. 완전한 장치는 일반적으로 서비스 접근 방식입니다(DNC Electronics는 개별 보드가 일반적으로 별도로 제공되지 않음을 확인함). 그러나 일부 전문 서비스 센터는 보드를 독립적으로 공급합니다.
전체 유닛 개조:베타 iSVSP 장치는 전문 CNC 서비스 센터에서 개조되었습니다. A20B-2101-0022 전원 보드는 중요한 내부 보드를 모두 복원하기 위해 개조 중에 제어 PCB와 함께 교체됩니다.
Q1: A20B-2101-0022를 별도로 구매할 수 있습니까, 아니면 전체 A06B-6134 장치만 사용할 수 있습니까?
DNC Electronics는 "A20B-2101-0022를 포함하는 완전한 A06B-6134 시리즈 베타 장치만 공급"하고 "제어 PCB는 별도로 공급하지 않는다"고 확인했습니다. 대부분의 FANUC 서비스 조직은 통합 복잡성으로 인해 iSVSP 시리즈에 대해 동일한 접근 방식을 취합니다. 일부 전문 수리 센터에서는 복구된 장치의 보드 수준 수리를 위해 A20B-2101-0022를 개별적으로 제공합니다. 서비스 교환(결함 있는 장치 입력, 수리된 장치 출력)은 βiSVSP 오류에 대한 가장 일반적인 서비스 모델입니다.
Q2: A20B-2101-0022(이중 축)과 A20B-2101-0025(삼중 축)의 차이점은 무엇입니까?
A20B-2101-0022는 이중 축 + 15kW 스핀들 βiSVSP(일반적으로 A06B-6134-H203)용 파워 보드입니다. A20B-2101-0025는 3축+15kW 스핀들 βiSVSP(A06B-6134-H303)용 파워보드입니다. 축 수가 다르면 두 개가 아닌 세 개의 서보 출력 단계를 수용하기 위해 다른 전원 보드 레이아웃이 필요합니다. 이 보드는 서로 바꿔 사용할 수 없습니다.
Q3: 결함이 있는 A20B-2101-0022의 일반적인 경보 표시기는 무엇입니까?
A20B-2101-0022 전원 보드에 오류가 발생하면 βiSVSP는 일반적으로 과전류, DC 버스 오류, IPM(지능형 전원 모듈) 오류 또는 하드웨어 보호 트립과 관련된 경보를 표시합니다. 단일 축 오류보다는 세 가지 드라이브 기능 모두(서보 축과 스핀들 모두)에 동시에 영향을 미치는 알람은 전원 보드가 세 가지 모두를 동시에 제공하므로 제어 보드 오류보다는 전원 보드 오류의 특징이 더 큽니다. 특정 알람 코드 정의는 FANUC Beta i 시리즈 유지 관리 매뉴얼을 참조하십시오.
Q4: βiSVSP의 통합 전원 공급 장치와 관련된 안전 예방 조치는 무엇입니까?
βiSVSP에는 별도의 PSM과 마찬가지로 AC 주전원을 제거한 후에도 위험한 전압을 유지하는 통합 DC 버스 커패시터 뱅크가 포함되어 있습니다. 전원 공급 장치가 통합되어 있기 때문에 커패시터 뱅크는 물리적으로 전원 보드와 동일한 장치 하우징 내에 있습니다. 장치를 열거나 A20B-2101-0022를 내부적으로 취급하기 전에 필요한 방전 대기 시간(FANUC Beta i 시리즈 유지 관리 설명서에 지정)을 준수해야 합니다. 충전 표시 LED(있는 경우)와 DC 버스 전압 측정을 통해 방전이 확인됩니다.
Q5: A20B-2101-0022는 #A 및 #C 인터페이스 변형을 사용하는 βiSVSP 장치와 호환됩니까?
A06B-6134 시리즈에는 #A(표준 인터페이스) 및 #C(유형 C 인터페이스) 변형이 포함됩니다. 전원 보드(A20B-2101-0022)는 CNC 통신 인터페이스 유형과 무관한 고전류 전기 연결을 제공합니다. #A 및 #C 변형이 동일한 전원 보드를 공유하는지 여부는 둘 사이에 커넥터나 하드웨어 차이가 있는지 여부에 따라 달라집니다. DNC Electronics는 "A06B-6134-H203#A" 및 "A06B-6134-H203#C"를 별도의 장치로 참조합니다. A20B-2101-0022가 두 변형에 공통인지 여부를 특정 장치의 내부 문서에서 확인합니다.
