| 원래 장소 | 일본 |
| 브랜드 이름 | FANUC |
| 인증 | CE ROHS |
| 모델 번호 | A20B-2002-0300 |
A20B-2002-0300은 FANUC 알파 시리즈 스핀들 드라이브 시스템용 스핀들 모터 엔코더 센서 어셈블리입니다. 일반적으로 스핀들 블로워 팬 아래의 스핀들 모터 뒷면에 장착되며, 알파 시리즈 스핀들 앰프 모듈이 절삭 부하 시 스핀들 속도를 조절하는 데 필요한 스핀들 RPM 피드백 신호를 제공합니다.
위치 제어를 위해 절대 또는 증분 샤프트 위치를 보고하는 서보 모터 엔코더와 달리, 스핀들 엔코더의 주요 기능은 속도 피드백입니다. 즉, 스핀들 앰프가 절삭력 변화에 대해 명령된 RPM을 유지하기 위해 읽는 연속 신호입니다. 작동하는 엔코더 센서 없이는 스핀들 앰프가 속도 루프를 닫을 수 없습니다. 즉, 부하 시 안정적인 속도를 유지하는 능력을 잃게 되어 표면 마감, 공구 수명 및 리지드 탭 정확도에 영향을 미칩니다.
센서 유닛은 Type-B 직렬 인터페이스를 사용하여 알파 시리즈 스핀들 앰프 모듈의 JY2 단자에 연결됩니다. 이 인터페이스 사양은 알파 시리즈에 특화되어 있으며, 알파 i 또는 이후 드라이브 세대의 FSSB 기반 피드백과 호환되지 않습니다.
두 가지 하드웨어 개정판이 있습니다: /01A 및 /02A. 교체품 주문 전에 라벨에서 설치된 유닛의 개정판을 확인하십시오.
| 매개변수 | 값 |
|---|---|
| 부품 번호 | A20B-2002-0300 |
| 개정판 | /01A, /02A |
| 유형 | 스핀들 모터 엔코더 센서 |
| 인터페이스 | Type-B (알파 시리즈) |
| 연결 | JY2 단자 |
| 기능 | 온보드 릴레이, 마운팅 브래킷 |
| 스핀들 위치 | 모터 뒷면, 블로워 팬 아래 |
| 상태 | 단종 |

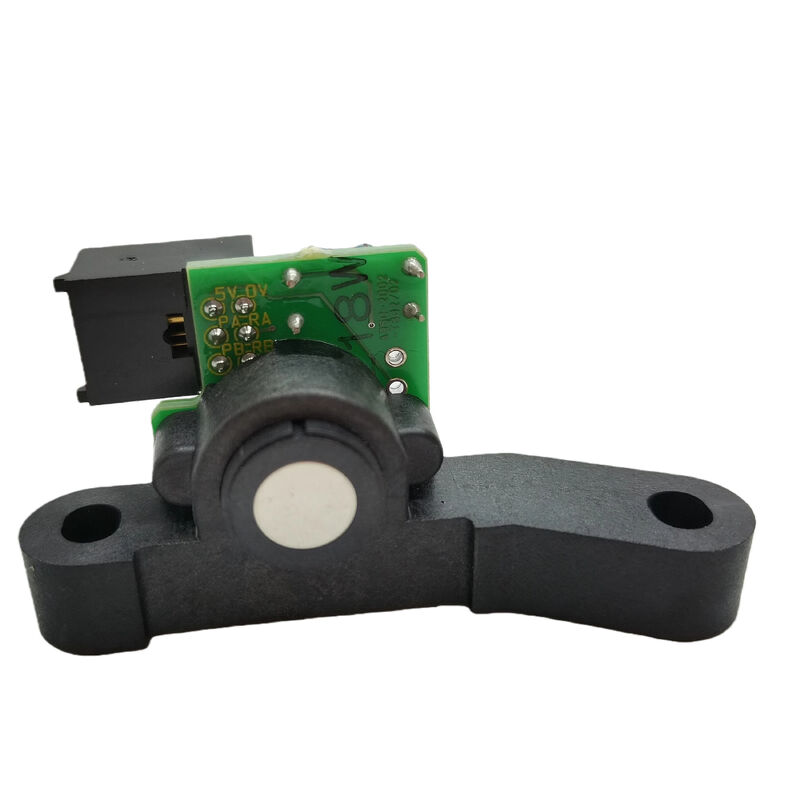

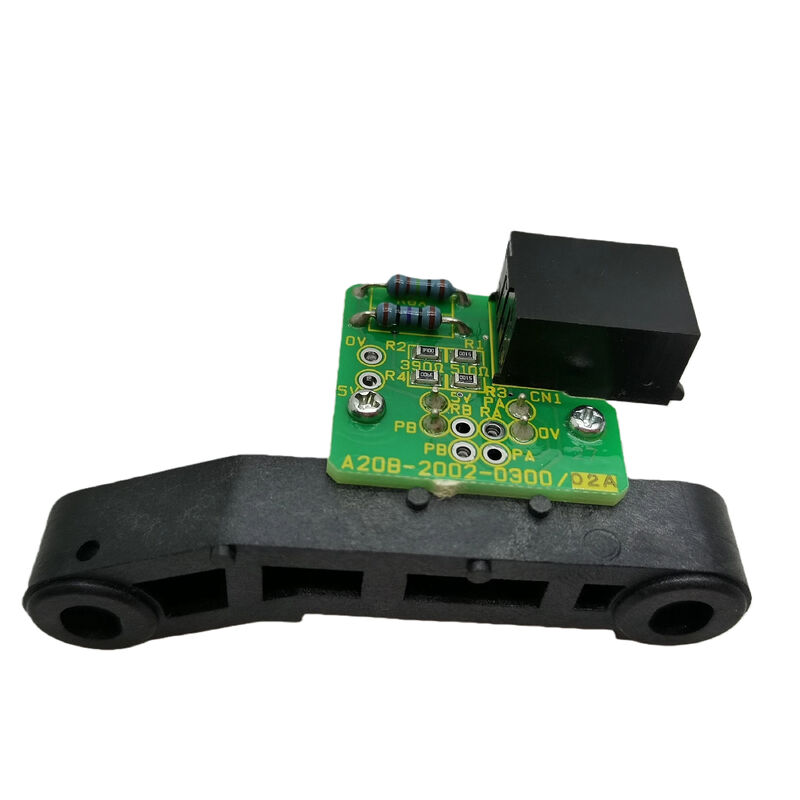

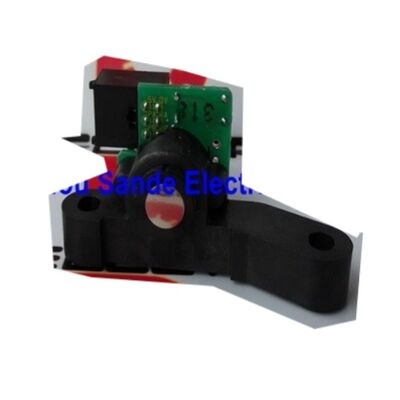

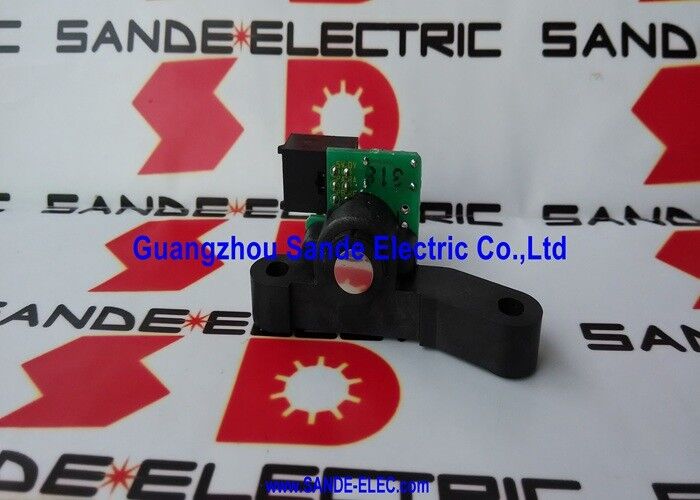

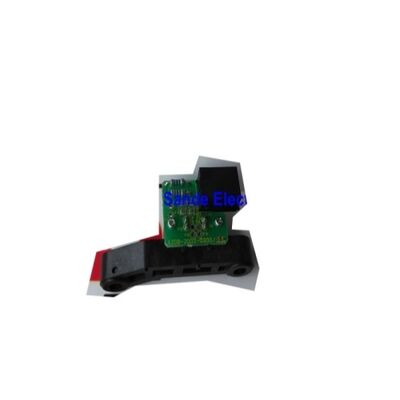

A20B-2002-0300은 완전한 센서 어셈블리로 제공됩니다. 온보드 릴레이가 있는 PCB는 스핀들 모터의 센서 타겟에 대해 올바르게 위치시키는 브래킷에 장착됩니다. 브래킷은 센서 PCB가 모터의 자기 타겟 링에 대해 올바른 간격으로 배치되도록 합니다. 잘못된 간격은 작동하는 PCB에서도 약하거나 없는 피드백 신호를 생성합니다.
교체품을 장착할 때 스핀들 모터 유지보수 설명서에 따라 브래킷 위치 및 센서-타겟 간격을 확인하십시오. 잘못된 간격으로 새 PCB를 설치하면 고장난 것과 동일한 경보 조건이 발생합니다.
Q1: A20B-2002-0300은 드라이브 시스템에서 어떤 역할을 합니까?
알파 시리즈 스핀들 앰프 모듈에 스핀들 RPM 피드백을 제공합니다. 센서는 스핀들 모터 샤프트의 회전을 감지하고 JY2 단자 연결을 통해 앰프에 속도 신호를 보냅니다. 이 신호 없이는 앰프가 속도 루프를 닫을 수 없으며 스핀들은 절삭 부하 시 안정적인 속도를 유지할 수 없습니다.
Q2: 스핀들은 절삭 부하 시 속도 변동을 보이지만 무부하 시에는 정상적으로 작동합니다. 이 센서가 원인입니까?
부하 시 속도 변동 (절삭력이 증가할 때 스핀들 속도가 떨어지거나 진동하는 것)은 저하되거나 간헐적인 속도 피드백의 특징적인 증상입니다. 속도 피드백 신호가 무부하 시에는 깨끗하지만 부하 시에는 저하되는 경우 (진동이 센서-타겟 간격 또는 커넥터 접촉에 영향을 미치는 경우), 속도 변동이 발생합니다. PCB를 교체하기 전에 마운팅 브래킷의 느슨함과 JY2 커넥터의 간헐적인 접촉을 확인하십시오.
Q3: /01A와 /02A는 호환됩니까?
두 개정판 모두 동일한 기능을 수행합니다. 사소한 하드웨어 개정판 차이는 동일한 전기 인터페이스 및 장착 사양을 유지합니다. 대부분의 경우 개정판은 호환되지만, 설치된 유닛의 라벨에서 개정판을 확인하고 주문 시 해당 개정판을 지정하여 가장 적합한 것을 보장하십시오.
Q4: A20B-2002-0300을 교체한 후 스핀들에 방향 오류가 표시됩니다. 무엇을 확인해야 합니까?
센서 교체 후 스핀들 방향 재설정이 필요합니다. 모터 샤프트 기준에 대한 센서의 각도 관계는 새 유닛에서 약간 다를 수 있습니다. 공구 교환 정렬을 확인하고 스핀들이 약간 잘못된 각도로 멈추는 경우 CNC의 스핀들 매개변수 세트에서 스핀들 방향 정지 위치 매개변수 (스핀들 방향 이동 매개변수)를 조금씩 조정하십시오.
Q5: A20B-2002-0300은 아직도 구할 수 있습니까?
FANUC CNC 애프터마켓을 통해 CNC 부품 판매점 및 스핀들 모터 서비스 전문가들이 새 제품과 테스트된 중고 제품을 모두 보유하고 있습니다. 개정판 (/01A 또는 /02A)을 확인하고 제공되는 유닛에 PCB와 브래킷이 모두 포함되어 있는지 확인하십시오. 중고 제품을 수락하기 전에 온보드 릴레이 기능 및 센서 신호 출력을 테스트하십시오.
