| 원래 장소 | 일본 |
| 브랜드 이름 | FANUC |
| 인증 | CE RoHS |
| 모델 번호 | A20B-2001-0933 |
SVM2-40L/40L(A06B-6079-H209)은 축당 연속 40A 정격의 2축 서보 증폭기 모듈입니다. FANUC Alpha 시리즈 SVM2(2축 서보 모듈) 제품군 내에서 이는 라인의 고전류 끝을 나타냅니다.
저전류 변형(SVM2-12/12, SVM2-20/20)은 소형 머시닝 센터 및 경량 공작 기계의 소형 서보 모터에 사용됩니다. SVM2-40L/40L은 다음과 같은 고전류 요구 사항을 충족합니다.
대형 머시닝 센터 축:가속 및 감속 중 높은 동적 부하로 인해 지속적인 고전류 출력이 요구되는 상당한 테이블 질량을 갖춘 무거운 X 및 Y축.
대형 팔레트 교환장치 및 회전 테이블:높은 이송 속도로 상당한 질량을 이동시키는 축 - 동일한 모션 프로파일에 대해 가벼운 축보다 더 많은 모터 전류가 필요합니다.
연삭기 축:적당한 속도의 정밀 연삭과 일관된 절삭력으로 장기간 생산을 지속하려면 안정적인 고전류 서보 출력이 필요합니다.

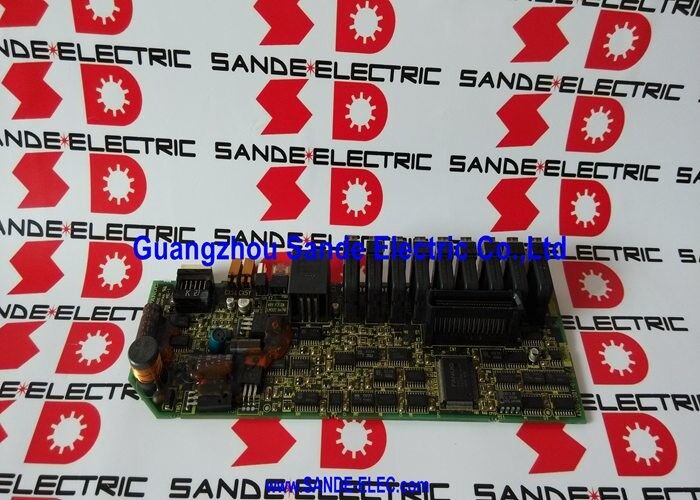

A20B-2001-0933은 이 모듈 내부의 제어 PCB로, 두 40A 축 모두에 대해 전류 제어 로직, 인코더 피드백 처리, 유형 A 버스 통신 및 보호 회로 관리를 동시에 제공합니다.
| 매개변수 | 값 |
|---|---|
| 기준 치수 | SVM2-40L/40L |
| 모듈 주문번호 | A06B-6079-H209 |
| 이사회 역할 | 제어 PCB |
| 인터페이스 | A형 직렬 서보 버스 |
| 축당 전류 | 40A |
| 축 | 2(듀얼) |
| 배선 보드 | A16B-2203-0595 |
| 대체 배선 보드 | A16B-2202-0775 |
SVM2-40L/40L 모듈에는 두 개의 주요 PCB가 포함되어 있습니다.
A20B-2001-0933(제어 PCB):지능형 계층. 이는 Type A 버스를 통해 CNC로부터 서보 축 명령을 수신하고, 두 축에 대해 실시간 전류 제어 루프를 실행하고, 인코더 피드백을 읽고, 전력단에서 오류 신호를 처리하고, 게이트 드라이브 신호를 생성하여 IGBT 스위칭 장치에 명령을 보냅니다.
A16B-2203-0595(배선 보드):물리적 커넥터 계층. 이는 DC 버스 입력용 터미널 연결, 두 축용 3상 모터 출력 케이블 및 엔코더 신호 커넥터를 제공합니다. 배선판은 고전류 연결을 전달합니다. A20B-2001-0933은 제어 로직을 전달합니다.
배선 보드 A16B-2203-0595는 이전 버전인 A16B-2202-0775를 대체합니다. 두 배선 기판 모두 A20B-2001-0933 제어 PCB와 호환됩니다. 제어 PCB를 교체할 때 배선 기판도 손상되지 않는 한 모듈에 남아 있습니다.
A20B-2001-0931은 저전류 SVM2 모듈(SVM2-12/12 ~ SVM2-30/30)용 제어 PCB입니다. A20B-2001-0933은 SVM2-40L/40L을 지원합니다.
축당 40A와 12A 또는 20A에서 제어 보드는 다음을 수행해야 합니다.
이러한 차이점으로 인해 A20B-2001-0933은 40L/40L 모듈에만 적용됩니다. A20B-2001-0931 및 A20B-2001-0933은 해당 모듈 간에 상호 교환이 불가능합니다.
SVM2-40L/40L 제어 보드 오류:FANUC Alpha 드라이브 시스템의 트윈 축 서보 모듈(A06B-6079-H209)은 두 축에서 동시에 서보 알람을 발생시킵니다. 배선 기판과 전원 장치가 손상되지 않았는지 확인한 후 A20B-2001-0933 제어 PCB에 결함이 있는 것으로 식별됩니다. 교체하면 40A 축 서보 채널이 모두 복원됩니다.
고전류 축 드라이브 유지 관리:대규모 머시닝 센터의 서보 드라이브 캐비닛에 대한 예정된 점검 중에 A20B-2001-0933은 제어 보드 노후화 관련 고장을 방지하기 위한 사전 PCB 교체의 일환으로 고부하 축 모듈에서 교체됩니다.
Q1: 이 보드가 사용하는 유형 A 인터페이스는 무엇입니까?
유형 A는 Alpha 시리즈 드라이브 세대를 위한 FANUC의 직렬 서보 통신 프로토콜입니다. 이는 CNC의 서보 인터페이스 카드에서 드라이브 모듈까지 전용 직렬 케이블을 사용하여 위치 명령을 전송하고 디지털 직렬 링크를 통해 엔코더 피드백을 반환합니다. 유형 A는 Alpha-i 시리즈에 사용되는 광섬유 FSSB 인터페이스보다 앞서 있습니다. A20B-2001-0933은 A형 인터페이스 변형으로 FSSB(A06B-6096 시리즈) 모듈과 호환되지 않습니다.
Q2: SVM2-40L/40L 지정에서 "40L"은 무엇을 의미합니까?
FANUC의 SVM2 명명 규칙에서 전류 정격 접미사는 연속(C) 및 피크(P) 전류 용량을 나타냅니다. "40L"은 제한된 작업에서 이 채널의 정격이 40A임을 나타냅니다. 이는 모듈의 열 제한을 초과하지 않고 40A를 유지할 수 있는 기간을 정의하는 특정 듀티 사이클 및 열 정격입니다. 이는 예를 들어 "40"(40A 연속) 또는 "40HV"(고전압 변형)와 구별됩니다. SVM2-40L/40L 구성에 적용할 수 있는 정확한 듀티 사이클 정의는 FANUC Alpha 시리즈 유지 관리 설명서를 확인하세요.
Q3: A20B-2001-0933을 FSSB 인터페이스 SVM2 모듈(A06B-6096 시리즈)과 함께 사용할 수 있습니까?
아니요. A20B-2001-0933은 Type A 직렬 서보 버스 인터페이스를 구현합니다. FSSB 인터페이스 SVM2 모듈(A06B-6096 시리즈)은 다른 통신 프로토콜과 다른 커넥터 배열을 사용합니다. 이 두 드라이브 세대는 PCB와 호환되지 않습니다. 교체 제어 보드를 주문하기 전에 명판에서 설치된 모듈의 인터페이스 유형을 확인하십시오.
Q4: A20B-2001-0933을 교체하려면 서보 매개변수 변경이 필요합니까?
아니요. 모터 ID 코드, 엔코더 유형, 전류 제한, 서보 루프 게인 등 서보 축 매개변수는 CNC의 기본 매개변수 메모리에 저장됩니다. A20B-2001-0933을 교체해도 이러한 매개변수에는 영향을 미치지 않습니다. 교체품을 장착하고 드라이브 시스템에 전원을 공급한 후 CNC는 모듈과의 통신을 다시 설정하고 기존 서보 매개변수를 적용합니다. 전체 생산 전에 서보 준비 상태를 확인하고 저속 테스트를 실행하십시오.
Q5: A20B-2001-0933이 실패했다고 결론을 내리기 전에 어떤 육안 검사가 유용한가요?
제어 보드를 교체하기 전에 다음 사항을 육안으로 검사하십시오. (1) 보드 표면에 변색, 금이 가거나 탄 구성 요소 또는 게이트 드라이브 출력 섹션 주변의 손상된 납땜 접합이 있는지 확인하십시오. (2) 손상, 산화 또는 변형된 접점을 위한 에지 커넥터; (3) 제어 보드 결함을 이차적으로 일으킬 수 있는 배선 보드의 눈에 보이는 손상; (4) 배선 결함으로 인한 아크 손상 징후를 확인하기 위한 모듈의 외부 커넥터. 물리적인 손상이 보이지 않고 오류 신호가 제어 전자 장치를 가리키는 경우 A20B-2001-0933 교체가 적절합니다.
