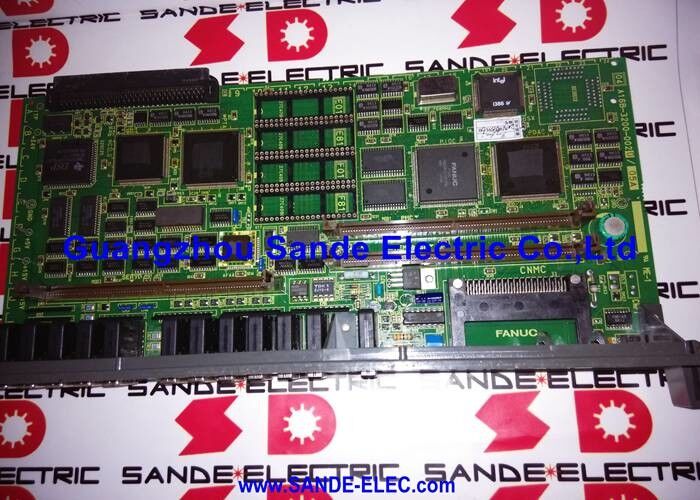

주 회로 보드 A16B-3200-0020 A16B-32OO-OO2O A16B32000020

A16B-3200-0020 | FANUC 시리즈 21TB 메인 CPU 보드 — 4축/3슬롯/SERVO/PMC/MEM 및 SP/전면 장착 커넥터

21-TB 시리즈 — 터닝용 소형 CNC

FANUC 시리즈 21은 FANUC의 CNC 라인업에서 특정 시장 위치를 ​​차지했습니다. 즉, 이코노미 시리즈 0보다 성능이 뛰어나지만 전체 시리즈 16/18보다 더 작고 비용이 저렴합니다. "21"이라는 명칭은 이 세대 사이에 위치하여 중소형 터닝 센터(21-TB)와 머시닝 센터(21-MB)를 위한 균형 잡힌 기능 조합을 제공합니다.

21TB(터닝 센터) 구성은 공구 노즈 반경 보정, 일정한 표면 속도, 스레딩 및 터닝별 고정 사이클을 표준으로 하는 선반 응용 분야에 맞게 시스템을 맞춤화했습니다.

A16B-3200-0020은 이 21TB 제어를 위한 메인 CPU 보드입니다. 이는 다른 모든 보드와 모듈이 연결되고 의존하는 물리적 코어입니다.

주요 사양

4축 기능

A16B-3200-0020은 최대 4개의 제어 축을 지원합니다. 이는 대부분의 터닝 센터 구성에 충분합니다.

• 표준 2축 선반(X 및 Z):4개의 용량 중 2개가 사용됩니다.
• Y축 또는 서브 스핀들이 있는 3축 선반:세 개의 축이 사용됨
• 4축 트윈 터릿 선반(X1, Z1, X2, Z2):전체 4축 용량 사용

더 많은 축이 필요한 기계의 경우 시리즈 16 또는 18이 적합한 플랫폼입니다. 21-TB의 4축 용량은 일반적으로 장착되는 터닝 머신에 잘 맞습니다.

응용 시나리오

21TB CNC 메인 보드 오류:FANUC 21-TB 제어 장치를 갖춘 CNC 터닝 센터는 전원을 켠 후 모든 반응을 잃습니다. 공급 전압이 올바른지 확인합니다. A16B-3200-0020 메인보드가 결함으로 식별됩니다. 교체(서보, PMC, MEM 및 SP 모듈 재설치)와 백업에서 매개변수 복원을 통해 기계를 생산 상태로 되돌립니다.

CNC 제어 시스템 개조:지속적인 서비스를 위해 오래된 21TB 터닝 센터를 개조했습니다. A16B-3200-0020 메인보드는 전체 컨트롤 유닛 리뉴얼의 일환으로 교체됩니다.

FAQ

Q1: 교체용 A16B-3200-0020으로 어떤 모듈을 이전해야 합니까?

세 개의 슬롯 모듈(SERVO 카드, PMC 모듈, MEM & SP 모듈)을 모두 기존 보드에서 제거하고 교체 보드의 동일한 슬롯에 설치해야 합니다. 이 모듈은 CNC의 소프트웨어와 구성된 데이터를 전달합니다. 또한 메인 보드의 FROM/SRAM 모듈(프로그램 및 매개변수 저장)을 그대로 전송해야 합니다.

Q2: A16B-3200-0020은 시리즈 21-MB(머시닝 센터) 변형과 호환됩니까?

A16B-3200-0020은 21TB 터닝 센터용으로 확정되었습니다. 21MB(머시닝 센터)는 슬롯 구성이나 소프트웨어 지원이 다른 다양한 메인 보드 변형을 사용할 수 있습니다. CNC Electronics는 이 보드를 21 시리즈 플랫폼을 포괄하는 "21B 제어 시스템 시리즈 CPU PCB"로 기록합니다. 주문하기 전에 특정 기계의 예비 부품 문서를 확인하십시오.

Q3: A16B-3200-0020을 교체하면 CNC 프로그램은 어떻게 됩니까?

MEM & SP 모듈과 FROM/SRAM 모듈이 원래 보드에서 그대로 전송되면 모든 프로그램, 매개변수 및 PMC 데이터가 보존됩니다. 이러한 모듈을 사용할 수 없는 경우(예: 손상) 백업을 통해 전체 데이터를 복원해야 합니다. 이것이 메인 보드 유지 관리 전에 백업을 수행하는 것이 필수적인 이유입니다.

Q4: A16B-3200-0020은 교체가 아닌 수리가 가능한가요?

CNC Tools LLC 및 기타 전문 서비스 센터는 이 보드에 대한 수리 서비스를 제공합니다. 생산에 중요한 기계의 경우 일반적으로 보드 간 교체가 더 빠릅니다. 긴급성이 낮은 상황의 경우 오류에 식별 가능한 구성 요소 수준 오류가 포함된 경우 수리는 비용 효과적인 대안입니다.

Q5: 교체용 A16B-3200-0020을 장착한 후 펌웨어 업데이트가 필요합니까?

CNC 시스템 펌웨어는 메인 보드와 별도로 FROM(플래시 ROM) 모듈에 저장됩니다. 원래 시스템의 FROM 모듈이 교체 보드로 전송되면 펌웨어가 유지되며 다시 플래시할 필요가 없습니다. 새로운 FROM 모듈을 사용해야 하는 경우 21TB에 대한 올바른 FANUC 펌웨어 버전을 로드해야 합니다.
