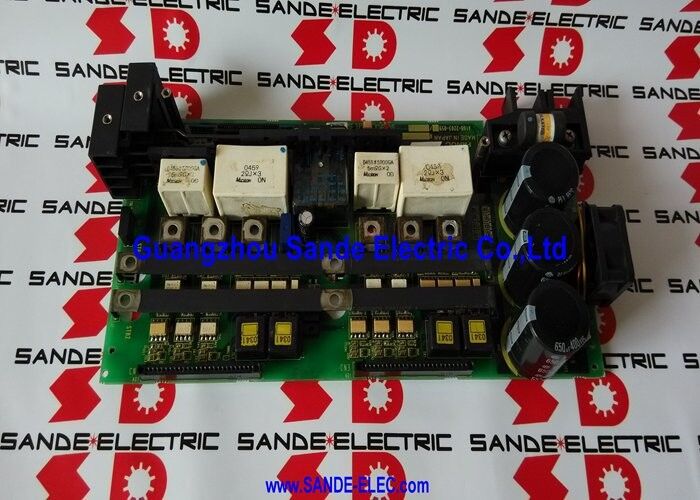

| 원래 장소 | 일본 |
| 브랜드 이름 | FANUC |
| 인증 | CE RoHS |
| 모델 번호 | A16B-2203-0590 |
FANUC Alpha SVM2-12/40은 축당 전류 정격이 다른 2축 서보 증폭기 모듈입니다. 대칭 SVM2-12/12(양 축에 12A) 또는 SVM2-40/40(양 축에 40A)과 달리 12/40 구성은 다음을 제공합니다.
이러한 비대칭 페어링을 통해 기계 제작자는 서보 증폭기 전류를 각 축의 실제 수요에 밀접하게 일치시킬 수 있습니다. 한 축에 12A만 필요한 균일한 40/40 모듈을 설치하면 비용과 캐비닛 공간이 낭비됩니다. SVM2-12/40은 하나의 광축과 하나의 무거운 축이 있는 기계에 대한 엔지니어링 최적의 선택입니다.
| 매개변수 | 값 |
|---|---|
| 기준 치수 | SVM2-12/40(2축) |
| 인터페이스 | 유형 A 및 FSSB |
| A형 모듈 | A06B-6079-H204 |
| FSSB 모듈 | A06B-6096-H204 |
| 대체 | A16B-2202-0770 |
| 역할 | 배선판(주구조판) |
A16B-2203-0590은 두 가지 인터페이스 변형 모두에서 SVM2-12/40을 제공합니다.
유형 A 인터페이스(A06B-6079-H204):CNC의 전용 케이블을 사용하는 직렬 서보 버스 인터페이스입니다. 초기 인터페이스 세대는 Series 15 및 초기 i-시리즈 시스템에서 여전히 일반적입니다.
FSSB 인터페이스(A06B-6096-H204):i-시리즈 CNC 시스템에 사용되는 광섬유 서보 버스 인터페이스입니다. 드라이브 캐비닛의 전자기 잡음에 대한 내성을 제공합니다.
배선 기판의 물리적 커넥터 세트는 기계 기판 치수와 모터/버스 커넥터 레이아웃이 유형 A 및 FSSB SVM2-12/40 변형에서 공통적이므로 두 인터페이스 유형을 모두 수용합니다. 제어 PCB와 서보 버스 커넥터만 둘 사이에 다릅니다.
SVM2-12/40 배선 보드 오류:FANUC Alpha 서보 모듈은 두 축 모두에 영향을 미치는 알람 코드를 개발합니다. 제어 PCB는 올바르게 테스트되었지만 검사 결과 배선 기판에 손상된 고전류 모터 커넥터 흔적이 드러났습니다. A16B-2203-0590 교체는 모듈의 커넥터 무결성과 두 축 서보 기능을 복원합니다.
모듈 개조:Alpha SVM2-12/40 모듈이 작업장 개조 작업을 거칩니다. A16B-2203-0590 배선 보드는 제어 PCB와 함께 교체되어 완전한 내부 보드 새로 고침을 제공합니다.
Q1: A16B-2203-0590을 FSSB 인터페이스 SVM2-12/40 및 Type A SVM2-12/40에서 사용할 수 있습니까?
예. FANUC Alpha 유지 관리 매뉴얼에서는 A06B-6079-H204(유형 A) 및 A06B-6096-H204(FSSB) 모듈 모두에 대한 배선 기판으로 A16B-2203-0590을 확인합니다. 배선 기판은 두 인터페이스 변형 모두에 대한 공통 구조 요소입니다. 배선 기판의 CNC 서보 인터페이스 커넥터는 유형 A 케이블과 FSSB 광섬유 커넥터를 모두 수용하거나 배선 기판이 아닌 제어 PCB의 커넥터를 통해 인터페이스별 연결이 이루어집니다.
Q2: SVM2-12/40에서 A16B-2203-0590과 쌍을 이루는 제어 PCB는 무엇입니까?
HRV3 제어 구성(고성능 전류 제어)의 경우: 배선 기판 A16B-2203-0590은 제어 PCB A20B-2100-0541(FSSB 인터페이스)과 쌍을 이룹니다. 표준 구성의 경우 페어링은 모듈 세대에 따라 다릅니다. FANUC Alpha 시리즈 유지 관리 매뉴얼 표에는 "HRV3를 사용할 때 다음 보드를 함께 사용하십시오: 배선 보드: A16B-2203-059X / 인쇄 회로 기판: A20B-2100-054X"가 명시되어 있습니다.
Q3: SVM2-12/40이 균일한 40/40이 아닌 비대칭 전류 정격을 사용하는 이유는 무엇입니까?
전류 일치 드라이브 구성은 비용을 절감하고 열 관리를 향상시킵니다. 12A 축의 40A 출력 스테이지는 정격 용량의 약 30A를 낭비하므로 IGBT 장치, 냉각 및 캐비닛 크기에 비용이 추가됩니다. SVM2-12/40은 각 축에 필요한 전류를 정확하게 제공합니다. 이는 Z축(캐리지)이 X축(크로스 슬라이드)보다 더 높은 하중을 전달하는 CNC 선반이나 한 축이 주 절단 축이 아닌 경량 보조 축인 기계에서 특히 유용합니다.
Q4: 교체용 A16B-2203-0590을 장착한 후 엔코더 또는 모터 케이블을 다시 배선해야 합니까?
배선 보드의 인코더 및 모터 케이블 커넥터는 원래 보드와 동일한 물리적 핀아웃 및 기계적 구성을 유지합니다. 케이블 연결은 새 보드의 동일한 커넥터 위치에 다시 이루어집니다. 기계 배선을 다시 라우팅하거나 수정할 필요가 없습니다.
Q5: 제어 PCB에 접근하지 않고도 A16B-2203-0590 배선 기판을 교체할 수 있습니까?
SVM2-12/40 모듈 하우징 내에서 제어 PCB는 배선 보드 상단에 장착됩니다. 배선 기판을 제거하려면 먼저 제어 PCB를 제거하여 배선 기판의 고정 하드웨어를 노출시켜야 합니다. 두 개의 보드는 모듈 내부에서 분리됩니다. A16B-2203-0590을 교체한 후 모듈을 닫고 드라이브 캐비닛에 다시 설치하기 전에 제어 PCB를 새 배선 보드에 다시 설치합니다.
