| 원래 장소 | 일본 |
| 브랜드 이름 | FANUC |
| 인증 | CE RoHS |
| 모델 번호 | A16B-2202-0432 |
FANUC Alpha SPM(스핀들 전원 모듈)은 공작 기계의 메인 스핀들 모터를 구동합니다. 이는 PSM 및 서보 모듈과 함께 드라이브 캐비닛에 위치하여 PSM의 DC 버스에서 전력을 끌어와 이를 스핀들 모터용 가변 주파수, 가변 전압 AC 출력으로 변환합니다.
A06B-6088 시리즈는 광범위한 SPM 등급을 포괄합니다.

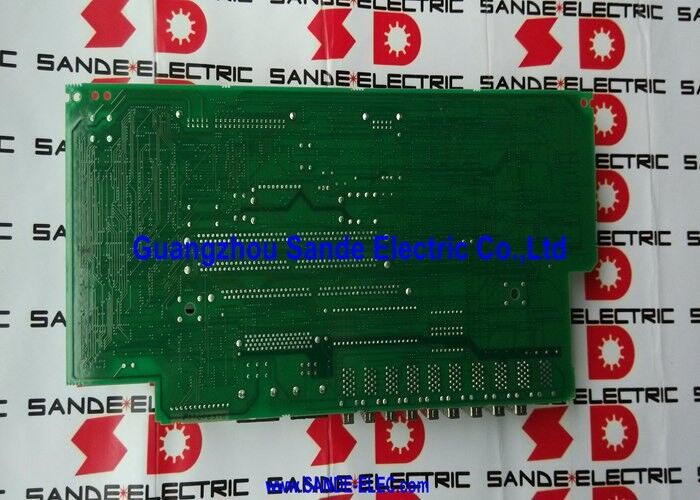

A16B-2202-0432는제어 PCB(상단 카드)이러한 모든 SPM 변형 내부에 있습니다. 하나의 보드가 전체 SPM-15~SPM-55 범위를 지원합니다.
| 매개변수 | 값 |
|---|---|
| 호환 가능한 모듈 | SPM-15, 22, 26, 30, 45, 55 (A06B-6088) |
| 모듈 시리즈 | A06B-6088 |
| DC 버스 입력 | 283~325VDC |
| 인터페이스 | 1종(표준사양) |
| 스핀들 출력 | 가변 주파수 AC(최대 230V) |
| 피드백 | M 센서, MZ 센서, 위치 코더 |
"유형 1(표준 사양)" 지정은 이 SPM이 사용하는 스핀들 모터 피드백 인터페이스를 식별합니다.
M 센서:FANUC Alpha 스핀들 모터용 표준 위치/속도 센서입니다. 속도 피드백 및 스핀들 방향 위치 지정에 사용됩니다.
MZ 센서:내장 모터 구성에 사용되는 제로 속도/위치 센서 변형입니다.
위치 코더:나사산 절단, 리지드 태핑, 동기화된 스핀들 기능 등 스핀들-C축 응용 분야를 위한 고해상도 위치 인코더입니다.
A16B-2202-0432는 이러한 모든 피드백 유형을 처리합니다. 피드백 인터페이스 회로는 센서 신호를 읽고 이를 폐쇄 루프 속도 제어 알고리즘에 사용하여 스핀들이 다양한 절단 부하에서 명령된 속도에 정확하게 도달하고 유지하도록 보장합니다.
18-MC 머시닝 센터의 SPM 스핀들 알람:18-MC 머시닝 센터의 FANUC Alpha SPM-22 스핀들 모듈은 지속적인 스핀들 알람(SP 알람 코드)을 생성합니다. 기본 전원 PCB 및 드라이버 보드가 올바르게 테스트되었습니다. A16B-2202-0432 제어 카드가 오류로 식별됩니다. 보드를 교체하면 스핀들 작동이 복원됩니다.
16-TC 터닝 센터의 SPM-30 제어 보드 오류:고출력 SPM-30 스핀들 모듈이 장착된 터닝 센터는 스핀들 속도 제어 기능을 상실합니다. 스핀들이 실행되지만 프로그램 명령에 응답하지 않고 잘못된 속도로 작동합니다. A16B-2202-0432 속도 제어 루프 회로가 오류로 식별됩니다. 동일한 부품 번호로 교체하면 SPM-30의 더 높은 전력 정격에 관계없이 속도 조절이 복원됩니다.
Q1: A16B-2202-0432만 고장나는 경우 SPM 모듈 전체를 교체하지 않고 A16B-2202-0432만 교체할 수 있나요?
예. A16B-2202-0432는 모듈 하우징 내부의 기본 전원 PCB 및 드라이버 보드와 물리적으로 분리된 상단 제어 카드입니다. 독립적으로 제거하고 교체할 수 있습니다. 캐비닛에서 모듈을 추출한 경우 A16B-2202-0432는 SPM 변형에 따라 모듈 전면에서 접근하거나 모듈 커버를 제거한 후에 접근할 수 있습니다.
Q2: A16B-2202-0432를 교체하면 CNC의 스핀들 매개변수에 영향이 있습니까?
아니요. 스핀들 매개변수(속도 제한, 가속률, 위치 코더 해상도, 기어비, 센서 유형)는 SPM 제어 보드가 아닌 CNC의 기본 매개변수 메모리에 저장됩니다. 교체용 A16B-2202-0432를 장착한 후 CNC는 기존 스핀들 매개변수를 사용하여 모듈과 통신합니다. 전체 속도 범위에서 스핀들 속도 정확도를 확인하고 전체 생산으로 돌아가기 전에 리지드 탭핑 또는 방향(사용된 경우) 기능이 올바르게 작동하는지 확인하십시오.
Q3: A16B-2202-0432와 SPM 모듈에 나란히 표시되는 A16B-2203-0332의 차이점은 무엇입니까?
두 보드 모두 A06B-6088 시리즈 SPM 모듈 내부에 있습니다. A16B-2202-0432는 기본 제어 카드(메인 스핀들 제어 로직을 제공하는 상단 카드)입니다. A16B-2203-0332는 모듈 내에서 추가 인터페이스 기능이나 확장된 I/O 기능을 제공하는 추가 신호 보드입니다. 둘 다 더 높은 사양의 SPM 구성에 존재합니다. 둘 다 교체가 필요한 경우 둘 다 주문하십시오. 서로 다른 기능을 수행하며 하나가 다른 하나를 대체할 수 없습니다.
Q4: A16B-2202-0432가 실패했음을 나타내는 스핀들 알람 코드는 무엇입니까?
FANUC Alpha SPM 경보는 모듈의 LED에 표시됩니다.
Q5: A06B-6088 시리즈 "유형 1"이 "유형 2" SPM 모듈과 다른 점은 무엇입니까?
"유형" 지정은 스핀들 모터 센서 피드백 표준을 나타냅니다. 유형 1은 표준 FANUC M 센서 또는 위치 코더 피드백을 사용합니다. 유형 2("시리즈 2" 스핀들이라고도 함)는 향상된 센서 유형과 업데이트된 제어 카드 사양을 갖춘 차세대 스핀들 시스템입니다. A16B-2202-0432는 유형 1 제어 카드이며 유형 2 스핀들 모터 센서 구성과 호환되지 않습니다. 주문하기 전에 명판에서 스핀들 모듈 유형을 확인하십시오.
