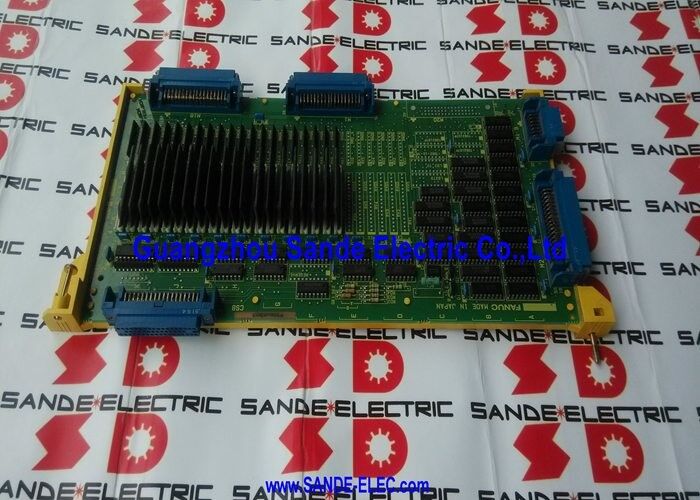

A16B-1212-0220은 FANUC의 Zero(0) 시리즈 CNC용 C7 I/O 보드입니다. 이는 1980년대와 1990년대에 C, D 및 F 모델 변형으로 CNC 공작 기계 세대를 주도한 장기간 실행되는 시리즈 0 플랫폼입니다. C7 지정은 A16B-1212 시리즈의 최고급 I/O 구성(104개 디지털 입력 및 72개 디지털 출력)을 식별합니다. 이는 Zero C 제어 아키텍처 내에서 I/O 수가 가장 많은 기계, 즉 전체 ATC, 팔레트 및 보조 기능 I/O를 갖춘 복잡한 머시닝 센터와 다중 축 및 스핀들 제어를 갖춘 턴밀 기계에 적합한 보드입니다.
보드는 기계 인터페이스(CNC의 PMC 래더 로직 제어가 이 PCB를 통과하는 공작 기계에 연결된 모든 스위치, 센서, 릴레이 출력 및 솔레노이드 밸브)를 처리합니다. 입력은 기계의 물리적 상태(리미트 스위치, 도어 인터록, 센서 신호, 운전자 푸시버튼)를 읽습니다. 출력은 기계의 액추에이터(릴레이 코일, 솔레노이드 밸브, 표시 램프, ATC 트리거)에 명령을 내립니다.
SMD가 아닌 스루홀 구성 요소인 비표면 실장 구조는 원래 C 시리즈 보드의 독특한 물리적 특성입니다. 이전 FANUC I/O 보드는 표면 실장형이 아니었으며 이는 수리를 고려할 때 관련이 있습니다. 스루홀 구성 요소는 미세 피치 SMD 구성 요소보다 수동 납땜 수리에 더 쉽게 접근할 수 있습니다.
| 매개변수 | 값 |
|---|---|
| 부품 번호 | A16B-1212-0220 |
| 이사회 명칭 | C7(전체 I/O 사양) |
| 디지털 입력 | 104 |
| 디지털 출력 | 72 |
| 건설 | 비표면 실장(스루홀) |
| CNC 호환 | 시리즈 0-C, 0-D, 0-F |
| 머신 유형 | 0-MC, 0-TC, 0-TTC, 0-MD, 0-TD |
| 서보 인터페이스 | OC / OD / OF 호환 |
| 시리즈 | A16B-1212 |
A16B-1212 시리즈는 FANUC Zero C, D 및 F 제어 세대를 위한 전체 범위의 I/O 보드를 포괄합니다. 시리즈 내의 각 변형은 I/O 수와 구성이 다릅니다.
| 지정 | 입력 | 출력 |
|---|---|---|
| C7(A16B-1212-0220) | 104 | 72 |
| 낮은 변형 | 보다 적은 | 보다 적은 |
C7은 이 보드 제품군에서 가장 높은 I/O 개수의 표준 변형입니다. I/O 요구 사항이 더 적은 머신은 더 적은 수의 변형을 사용합니다. C7은 가장 완벽한 장비를 갖춘 기계를 제공합니다.
Q1: A16B-1212-0220을 사용하는 FANUC 시리즈 0 변형은 무엇입니까?
이 보드는 0-MC(머시닝 센터), 0-TC(터닝 센터), 0-TTC(쌍포 터닝 센터), 0-MD(직접 구동을 통한 가공), 0-TD(직접 구동을 통한 선삭) 등 여러 기계 유형에 걸쳐 FANUC 시리즈 0-C, 0-D 및 0-F 제어용으로 설계되었습니다. 또한 OC, OD, OF 스핀들과 서보 인터페이스도 지원합니다.
Q2: I/O PCB의 결함은 어떻게 진단됩니까?
I/O PCB 오류는 일반적으로 특정 입력 또는 출력이 응답하지 않는 것으로 나타납니다. 즉, 특정 스위치 신호가 PMC에 등록되지 않거나 특정 출력이 PMC 명령과 관계없이 활성화되지 않는 경우입니다. CNC의 I/O 진단 디스플레이(PMC I/O 모니터)를 사용한 체계적인 테스트를 통해 어떤 특정 I/O 지점에 오류가 발생했는지 식별합니다. 결함이 단일 지점이 아닌 대규모 입력 또는 출력 블록에 영향을 미치는 경우 필드 배선보다 보드 자체가 결함 원인일 가능성이 높습니다.
Q3: A16B-1212-0220은 수리가 가능한가요, 아니면 전체 교체가 필요합니까?
스루홀(비표면 실장) 구조로 인해 SMD 보드보다 보드 수준 수리에 더 쉽게 접근할 수 있습니다. 일반적인 오류 지점에는 커넥터 접점, 출력 채널의 보호 다이오드, 입력 채널의 광커플러 IC가 포함됩니다. 전문 FANUC Zero 시리즈 I/O 보드 수리 서비스는 고장난 구성 요소를 식별 및 교체하고 테스트 중인 전체 104/72 I/O 채널 수를 확인할 수 있습니다.
Q4: A16B-1212-0220을 교체하려면 PMC 재프로그래밍이 필요합니까?
PMC 래더 프로그램은 I/O 보드가 아닌 CNC의 메인 메모리에 저장됩니다. I/O 보드를 교체해도 PMC 프로그램은 변경되지 않습니다. 교체 후 PMC 모니터에 대해 각 입력 및 출력을 테스트하여 모든 I/O 주소가 올바르게 작동하는지 확인하십시오. I/O 매핑은 PMC 소프트웨어와 랙에서의 보드의 물리적 위치에 의해 정의됩니다.
Q5: A16B-1212-0220의 출처는 어디입니까?
FANUC Zero 시리즈 I/O 보드 애프터마켓을 통해 FANUC 시리즈 0 CNC 전문 딜러, 보드 수리 서비스 및 테스트를 거친 잉여 공급업체가 있습니다. 이 세대의 FANUC I/O 보드에 대한 수리 및 교환 서비스가 널리 제공됩니다. 설치된 보드의 라벨에서 A16B-1212-0220을 확인하십시오. A16B-1212 시리즈의 관련 보드는 I/O 개수가 다르며 상호 교환이 불가능합니다.
