Fanuc PC 보드 A16B-1212-0220 A16B-1212-O22O A16B12120220

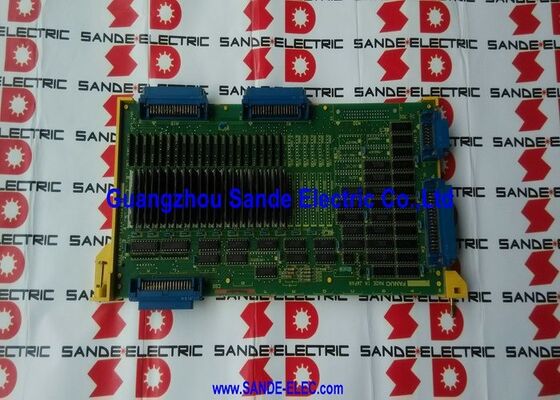

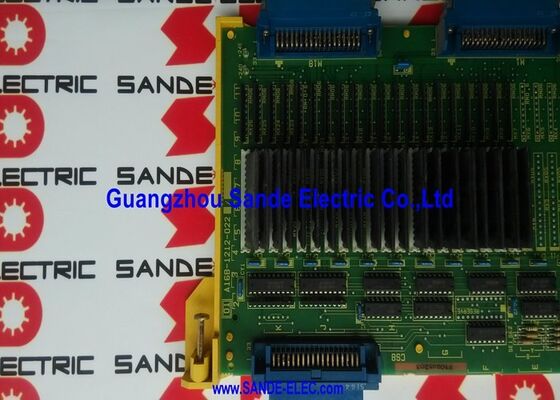

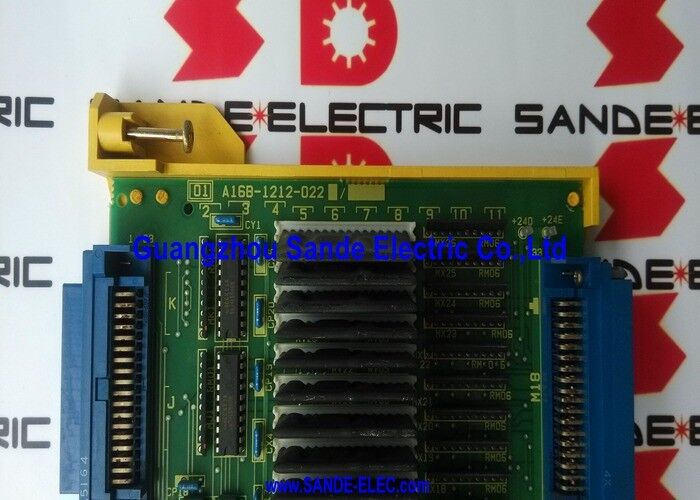

A16B-1212-0220 FANUC 시리즈 0-C C7 I/O 보드 104 DI / 72 DO / 0-MC / 0-TC / 0-MD / 0-TD

104 입수 및 72 출력

A16B-1212-0220의 신호 수치는 완전히 장착 된 CNC 기계 도구의 요구를 반영합니다. 전형적인 가공 센터에서 필요한 신호를 계산하십시오.

CNC 입력 (104개 사용 가능):축 오버 트래블 제한 스위치 (6 ∼ 12), 도구 길이 탐지, 냉각 수소 수준 센서, 수압 압력 스위치, 문 열/ 닫, 팔레트 클램프, 도구 매거진 위치 센서, 도구 파열 감지스핀드 오일 레벨, 안전 매트 센서, 축 브레이크 방출 확인, 사이클 시작 / 공급 중지 버튼, 피드 레이트 오버라이드 스위치 단계, 스핀드 속도 오버라이드 스위치 단계, 모드 선택 스위치 접촉,보조 기능 완료 신호 complex 복잡한 기계에 대한 목록은 쉽게 80~100 + 입력에 도달.

CNC에서 출력 (72 개 사용 가능):냉각 수소 펌프 릴레이, 고압 냉각 수소, 수압 시스템 시작, 축 브레이크 풀기, 문 잠금, 스핀드 시작 방향 접촉, 도구 매거진 앞면/뒤면, 팔레트 클램프/클램프 풀기냉각물 ON/OFF 표시등, 경보 표시기, 주기 활성 램프, 스핀드 실행 표시기, 공급 유지 표시기, 프로그램 종료 신호, 보조 M 코드 릴레이 출력

C7의 104/72 용량은 두 번째 I/O 보드가 필요하지 않고 복잡한 CNC 기계 도구의 전체 보장을 커버합니다.

주요 사양

C7 完全指定된 구성

0-C 시리즈 I/O 보드 가족 내에서 A16B-1212-022x 범위에는 세 가지 변형이 있습니다.

C7 (A16B-1212-0220) 는 전체로 채워진 변수입니다. 모든 입력 및 출력 회로들이 조립된 완전한 I/O 보드입니다.C6 및 C5는 더 적은 I/O 포인트가 필요한 더 간단한 기계 공작품에 대한 점차적으로 줄여진 버전입니다..

C7을 C6 또는 C5로 교체하면 PMC 사다리에 I/O 주소가 없어질 것입니다.PMC 경보 또는 기계의 잘못된 동작을 일으키는항상 C7을 C7으로 교체하세요.

적용 시나리오

0-MC 가공 센터 I/O 오류:FANUC 0-MC 가공 센터는 무작위 PMC 경보 코드를 개발합니다. 일부 입력값은 올바른 필드 배선 확인에도 불구하고 잘못된 상태를보고합니다.A16B-1212-0220 보드는 체계적인 결함 격리를 통해 식별됩니다.. 교체 모든 104/72 포인트에서 올바른 입력 및 출력 작동을 복원합니다.

0-TC 쌍탑 턴 I/O 구성:두 개의 타워와 연결된 톱니바퀴가 있는 쌍 타워 0-TC 톱니바퀴는 A16B-1212-0220의 전체 104/72 I/O 용량을 사용하여 모든 타워 위치 스위치,단 하나의 보드에서 부분적으로 존재하는 센서.

FAQ

Q1: A16B-1212-0220 (C7) 는 CNC 외부에서 고립적으로 테스트 할 수 있습니까?

DNC 일렉트로닉스는 A16B-1212-0220을 포함한 시리즈 0-C I/O 보드에 전용 I/O 보드 테스트 리그를 구축합니다.이것은 104/72 I/O 보드의 고립 테스트가 기술적으로 가능하다는 것을 확인합니다.내부 테스트를 위해 보드는 적절한 전원 공급, I / O 주소 신호 및 테스트 자극 배선 ✓ 완전한 테스트 리그가 일반적으로 표준 기계 작업장에서 사용할 수 없습니다.전문 공급자로부터의 교환 서비스는 실용적인 대안입니다..

Q2: 어떤 신호가 A16B-1212-0220의 출력 터미널에 연결되는가?

보드의 디지털 출력은 릴레 접촉 또는 트랜지스터 출력을 통해 기계 장치를 구동합니다. 전형적인 연결에는: 냉각 펌프 모터 시작기, 소레노이드 밸브 코일, 표시 램프 회로,문 잠금 전자기각 출력 회로는 0-C 시리즈 하드웨어 매뉴얼에서 정의된 최대 전압과 전류가 있습니다.출력 등급을 초과하면 회로에서 트랜지스터 또는 릴레 고장이 발생합니다.

Q3: A16B-1212-0220을 사용하는 경우 0-MC와 0-TC의 애플리케이션의 차이점은 무엇입니까?

0-MC (작업 센터) 와 0-TC (턴링 센터) 모두 동일한 A16B-1212-0220 보드를 사용하지만 PMC 사다리 프로그램은 104/72 I/O 포인트를 다르게 사용합니다.많은 입력/출력 도구 변경에 전념0-TC에서, 동일한 I/O는 제어 튀기, 꼬리 스톡, 바 피드 기능을 처리합니다.보드 하드웨어는 동일합니다 PMC 프로그램은 기능적 할당을 결정합니다.

Q4: A16B-1212-0220는 수리 가능합니까?

DNC 일렉트로닉스는 A16B-1212-0220에 대한 교환, 수리 및 테스트 서비스를 명시적으로 제공하며 0 시리즈 I / O 보드에 대한 사용자 정의 테스트 리그가 있음을 지적합니다.이 보드에 대한 수리가 실행 가능하기 때문에 표면 장착이 아닌 구조는 자격을 갖춘 기술자에게 부품 수준에 대한 접근을 간편하게합니다.일반적인 고장 모드: 팽창 출력 트랜지스터, 고장 입력 광 결합기, 전원 공급 부품 고장

Q5: PMC에서 A16B-1212-0220의 I/O 포인트 주소가 어떻게 정의되는가?

The I/O address assignment for the A16B-1212-0220 is defined by the Series 0-C CNC's system parameter settings — specifically the I/O configuration parameters that map physical board slots to PMC I/O addresses이 매개 변수들은 어떤 PMC 주소가 어떤 물리적 입력 또는 출력 단말기에 해당하는지 정의합니다.표지 재구성이 필요하지 않습니다. 판이 원래의 다른 물리적 슬롯에 장착되지 않는 한.
