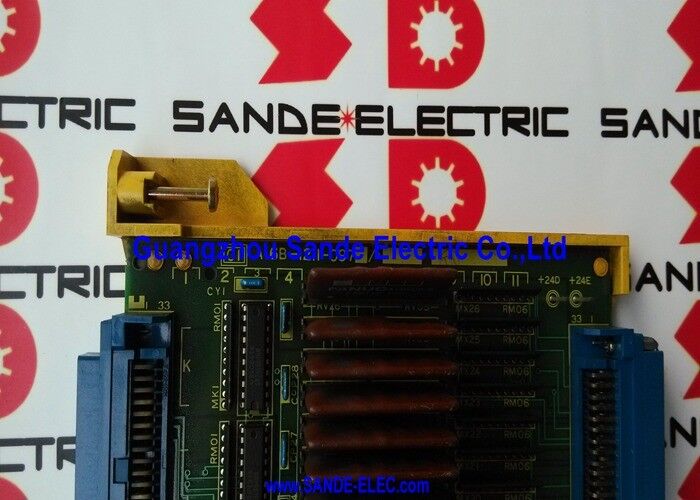

회로판 A16B-1211-0970 A16B-1211-O97O A16B12110970

A16B-1211-0970 FANUC 시리즈 0-C 제로 컨트롤 E3 I/O PCB 104 DI / 72 DO / 0-MC / 0-TC / 0-MD / 0-TD

제로 컨트롤 E3 가장 완벽한 I/O 보드

FANUC 시리즈 0-C (Zero C 또는 F0C) I/O 보드 가족은 A16B-1211-097x 범위 내의 다른 I/O 용량 수준을 식별하기 위해 E 지명을 사용합니다.

E3 표기판 A16B-1211-0970은 전체로 채워져 있습니다. 모든 104개의 입력 채널과 72개의 출력 채널이 조립되어 있습니다.E2 및 E1 변종은 더 적은 I/O 포인트가 필요한 더 간단한 기계 공작품에 대한 점점 더 적은 회로를 탑재합니다..

0-C시리즈 가공 및 턴링 센터에 완전히 장착된 조작자 패널, 자동 도구 교환기, 팔레트 시스템 및 수압 회로E3 구성은 채널이 부족하지 않고 필요한 전체 I/O 수를 제공합니다..

주요 사양

PMC 사다리 통합 E3 게시판의 기능

A16B-1211-0970은 시리즈 0-C CNC의 PMC (프로그램 가능한 기계 컨트롤러) 사다리 논리로 연결됩니다. 사다리 프로그램은 스캔 사이클마다 104개의 입력 상태를 읽고 72개의 출력으로 기록합니다.

E3 보드 브릿지:

• 기계 도구의 필드 배선 (스위치, 센서, 액추에이터)
• CNC의 PMC 내부 버스

A16B-1211-0970가 고장 났을 때 PMC는 기계 현장 장치와의 통신을 잃습니다. 기계 시퀀스가 중지됩니다. PMC는 인터락이 깨끗하다는 것을 확인할 수 없습니다. 도구 변경 완료를 확인할 수 없습니다.그리고 기계 작동 장치를 제어 할 수 없습니다.CNC는 일반적으로 E3 보드의 주소 범위에 특화된 I/O 링크 알람을 생성합니다.

적용 시나리오

0-MC 가공 센터 I/O 장애:FANUC 0-MC 가공 센터는 도구 교환기 및 팔레트 기능에 영향을 미치는 무작위 PMC 알람을 개발합니다. 주축 기능은 정상으로 유지됩니다. A16B-1211-0970 E3 보드가 고장 원천으로 확인되었습니다.교체 104/72 I/O 통신을 복원.

복잡한 자동화와 함께 0-TC 회전 센터:0-TC 회전 센터는 바 피더, 수압 턱 및 꼬리 스톡과 함께 사용 가능한 104 개의 입력 장치 중 90 개와 72 개의 출력 장치 중 65 개를 사용합니다.E3 보드의 전체 용량은 이 신호 부하를 편안하게 수용합니다.

FAQ

Q1: E3 (A16B-1211-0970) 와 E2 (A16B-1211-0971) 의 차이점은 무엇입니까?

E3는 104 DI / 72 DO로 가득 차 있는 보드이다. E2 (A16B-1211-0971) 는 더 적은 I/O 회로와 더 간단한 기계 도구에 더 작은 DI/DO 보드가 있다.E3 및 E2는 0-C 시리즈 CNC에서 동일한 물리적 슬롯을 제공하지만 I/O 주소 가용성에 영향을 미치지 않고 교환 할 수 없습니다.만약 기계의 PMC 프로그램이 73~104 DI 또는 57~72 DO 범위의 입력 또는 출력을 다루면, E2 대체 장치에는 이러한 신호가 존재하지 않습니다.

Q2: A16B-1211-0970을 교체하려면 PMC 프로그램 변경이 필요합니까?

아니, PMC 프로그램은 I/O 주소를 사용하고 하드웨어 보드의 신원을 사용하지 않습니다.동일한 주소 구성의 동일한 E3 보드로 A16B-1211-0970을 교체하면 PMC 프로그램 수정 없이 PMC I/O 통신이 완전히 복원됩니다.기존의 사다리 프로그램은 새로운 보드에서 동일한 104/72 I/O 포인트를 계속 다루고 있습니다.

Q3: E3 보드의 출력 회로는 트랜지스터 또는 릴레 유형입니까?

0-C 시리즈 I/O 보드는 트랜지스터 출력 회로 (심크 타입) 를 사용한다.그들은 릴레이 코일을 제어하는 데 적합합니다, 지표 램프 및 소레노이드 밸브 코일 ∙ 그러나 전원 전압 부하를 전환하기 위해 외부 릴레이 접촉이 필요합니다.어떤 출력 부하를 연결하기 전에 기계의 전기 문헌에서 출력 유형과 부하 요구 사항을 확인.

Q4: A16B-1211-0970을 가리키는 PMC 경보 코드 범위는 무엇입니까?

E3 보드가 고장 났을 때 생성되는 I/O 알람에는 일반적으로 보드에 할당된 I/O 링크 통신 주소 범위에 관련된 PMC 알람 코드가 포함됩니다.특정 경보 코드는 FANUC 시리즈 0-C PMC 유지보수 설명서 및 하드웨어 연결 설명서에서 문서화되어 있습니다.. CNC의 I/O 구성에서 E3 보드의 커넥터 세트 (M186, M196, M201, M218, M220) 에 할당된 특정 I/O 주소 블록을 가리키는 알람은 이 보드에 대한 결함을 좁힌다.
