| 원래 장소 | 일본 |
| 브랜드 이름 | FANUC |
| 인증 | CE RoHS |
| 모델 번호 | A16B-1010-0200 |

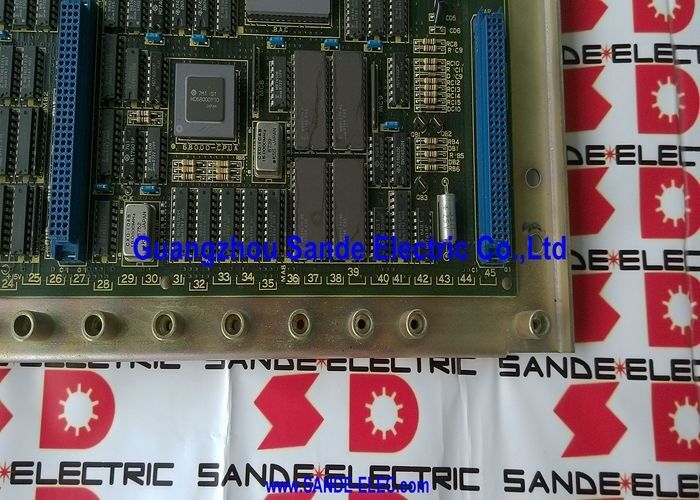

FANUC 시리즈 11(F11)은 CNC 역사에서 중요한 이정표를 나타냅니다. FANUC의 1세대 디지털 CNC 시스템 중 하나였습니다. 이전 FANUC CNC 세대는 아날로그 서보 통신과 비교적 간단한 디지털 제어 아키텍처를 사용했습니다. Series 11은 서보 정확도를 향상시키고 드리프트를 줄이며 이전 시스템의 아날로그 교정 요구 사항을 제거하는 기본 엔지니어링 단계인 디지털 드라이브 제어로 전환했습니다.
사용자 설명의 "Digital Master PCB 11 Control" 지정은 이 세대 ID를 직접적으로 참조합니다. A16B-1010-0200은 이 디지털 아키텍처의 첫 번째 변형인 11-A(모델 A) 세대의 마스터 보드입니다.
| 매개변수 | 값 |
|---|---|
| CNC 시스템 | FANUC 시리즈 11-A(F11) |
| 호환 가능 | 11M(가공), 11T(터닝) |
| 인터페이스 | 광섬유 |
| 표시하다 | 9인치 CRT 또는 14인치 컬러 CRT |
| 특징 | 주변축 카드 슬롯 |
| 시리즈 | A16B-1010 |
A16B-1010-0200은 설치된 그래픽 프로세서 카드에 따라 결정되는 두 가지 CRT 디스플레이 옵션을 지원합니다.
9인치 CRT(흑백):텍스트 기반 CNC 작업을 위한 표준 디스플레이 - 프로그램 디스플레이, 축 위치, 매개변수 테이블 및 알람 메시지. 작은 조작반에 적합한 컴팩트한 화면입니다.
14인치 컬러 CRT:풀 컬러 그래픽 도구 경로 표시와 향상된 작업자 인터페이스를 가능하게 하는 더 큰 컬러 디스플레이. 기계 제작업체에서 더 큰 색상의 작업자 인터페이스를 지정한 경우에 사용됩니다.
CNC의 그래픽 슬롯에 장착된 그래픽 프로세서 카드에 따라 활성화되는 디스플레이 유형이 결정됩니다. A16B-1010-0200 마스터 보드는 두 가지 구성을 모두 지원합니다.
시리즈 11-M 머시닝 센터 마스터 보드 교체:FANUC 11-M 머시닝 센터가 초기화에 실패했습니다. 빈 화면이 표시되고 축 기능이 없으며 응답이 없습니다. A16B-1010-0200 마스터 보드가 결함으로 식별됩니다. 원래 모듈 구성(축 카드, 메모리 보드, 그래픽 프로세서 재설치)으로 교체하면 전체 11-M 작동이 복원됩니다.
시리즈 11-T 터닝 센터 개조:지속적인 생산 서비스를 위해 오래된 11-T 터닝 센터를 개조했습니다. A16B-1010-0200은 제어시스템 리뉴얼의 핵심으로 교체되어 마스터보드의 수명을 재설정합니다.
Q1: A16B-1010 시리즈에서 시리즈 11-A와 이후 시리즈 11 변형의 차이점은 무엇입니까?
A16B-1010-0200은 Series 11 디지털 CNC용 1세대(11-A) 마스터 보드입니다. A16B-1010 시리즈의 11-B 및 11-C 세대를 포함한 최신 시리즈 11 변형에는 성능 향상, 메모리 용량 확장 및 축 제어 아키텍처 개선을 위한 하드웨어 업데이트가 통합되었습니다. A16B-1010 범위(예: A16B-1010-0210, A16B-1010-0321, A16B-1010-0331)의 인접한 부품 번호는 이러한 이후 세대를 나타냅니다. A16B-1010-0200은 Series 11 디지털 CNC 제품군의 11-A 시작점입니다.
Q2: A16B-1010-0200의 광섬유 인터페이스는 최신 FANUC 시스템과 동일한 FSSB 프로토콜을 사용합니까?
아니요. A16B-1010-0200의 광섬유 인터페이스는 마스터 보드와 디스플레이/그래픽 장치 간의 시스템 데이터 및 그래픽 신호 전송을 위한 것이며 디스플레이 목적을 위한 데이터 통신 링크입니다. 이는 광섬유 서보 드라이브 명령 인터페이스인 FANUC의 최신 FSSB(Fanuc Servo Serial Bus)와는 다릅니다. Series 11 맥락의 광섬유는 다른 아키텍처 목적으로 사용됩니다.
Q3: 원래 A16B-1010-0200 설치의 모든 메모리 및 축 카드를 교체 보드에서 재사용합니까?
예. 주변 축 카드, 그래픽 프로세서 카드, 메모리 보드 및 관련 모듈을 장애가 발생한 마스터 보드에서 제거하고 교체용 A16B-1010-0200에 다시 설치해야 합니다. 이러한 보드와 모듈에는 축 구성, 디스플레이 유형 및 시스템 소프트웨어가 포함되어 있습니다. 이를 교체 보드로 옮기면 처음부터 완전히 재구축할 필요 없이 원래 시스템 구성이 보존됩니다.
Q4: A16B-1010-0200을 교체하기 전에 어떤 데이터 백업이 필요합니까?
마스터 보드를 제거하기 전에 모든 CNC 매개변수와 저장된 부품 프로그램을 백업하십시오. Series 11 시대에는 기기의 I/O 옵션에 따라 일반적으로 RS-232C를 통해 종이 테이프 펀치, 카세트 테이프 레코더 또는 RS-232C 연결 PC로 백업이 수행됩니다. 교체를 시작하기 전에 특정 머신에서 어떤 백업 방법을 사용할 수 있는지 Series 11 유지 관리 매뉴얼에서 확인하세요.
