전력 부문 필드 TO 600A 6RY1703-0CA01 6RY1 703-0CA01 6RY17O3-OCAO1

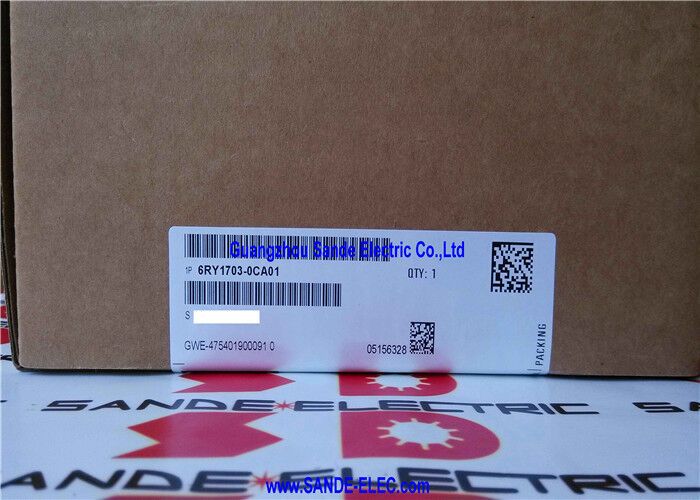

Siemens 6RY1703-0CA01 필드 공급 보드

이 Siemens 6RY1703-0CA01은 필드 공급 보드 / 필드 전원 섹션으로 SIMOREG DC Master 플랫폼입니다.

Siemens 자체 포털에서는 이를 “600A용 전원 섹션 필드”로 식별하며, Siemens의 6RA70 시리즈에 대한 애플리케이션 자료에서는 이 드라이브가 DC 모터의 전기자 및 필드 공급에 사용되며 자율 필드 공급, 외부 필드 전류 설정값 제어, 전기자 공급 마스터로서의 작동을 포함한 여러 필드 공급 작동 모드를 지원한다고 설명합니다.

동일 부품에 대한 무역 카탈로그 데이터에는 카탈로그 번호로 6RY17030CA01이 나열되어 있으며, SIMOREG DC Master 기본 드라이브 패널과 연결되고 140 ~ 510A (460V)로 설명합니다.

6RA70 장치에 대한 Siemens의 고장 진단 자료에서는 필드 모듈이 C98043-A7014 + C98043-A7015으로 구성되어 있으며, A7014는 션트 기반 필드 전류 감지와 함께 필드 공급 발사 펄스를 처리한다고 설명합니다.

제품 데이터

애플리케이션 시나리오

6RY1703-0CA01은 DC 모터 필드 공급 애플리케이션에 사용되며 SIMOREG 6RA70 드라이브를 기반으로 합니다.

Siemens는 이 플랫폼에 대해 네 가지 실제 필드 공급 구성 방식을 문서화합니다: 내부 고정 필드 전류, 외부 아날로그 필드 전류 설정값, 피어 투 피어 인터페이스를 통해 전기자 공급 장치에 연결된 필드 공급, 그리고 필드 역전. 이는 안정적인 필드 전류 제어가 외부 추가 기능이 아닌 드라이브 아키텍처의 일부인 DC 드라이브 시스템에서 이 보드를 관련성 있게 만듭니다.

이 제품을 선택하는 이유

이 보드는 설치된 DC 드라이브가 이미 SIMOREG 필드 공급 섹션을 사용하고 있으며 수리가 원래 6RA70 하드웨어 경로와 일치해야 할 때 강력한 선택입니다.

이 보드의 가치는 단순히 Siemens 예비 PCB라는 점뿐만 아니라 드라이브의 필드 전원 섹션에 속해 필드 전류 생성, 동기화 및 관련 필드 측 측정 기능에 직접적인 영향을 미친다는 점입니다.

자주 묻는 질문

Q1. 6RY1703-0CA01은 어떤 종류의 보드인가요?
6RY1703-0CA01은 SIMOREG DC Master 플랫폼용 SIMOREG DC Master입니다. Siemens는 이를 600A용 전원 섹션 필드로 설명합니다.

Q2. 이 보드는 시스템에서 어떤 역할을 하나요?
이 보드의 역할은 DC 드라이브의 필드 공급 섹션을 처리하는 것입니다. 6RA70에 대한 Siemens 애플리케이션 자료는 드라이브 플랫폼이 DC 모터의 전기자 및 필드 공급에 사용되며 여러 필드 제어 작동 모드를 지원한다고 설명합니다.

Q3. 6RY1703-0CA01을 선택할 때 무엇을 확인해야 하나요?
정확한 주문 번호, SIMOREG / 6RA70 플랫폼, 그리고 설치된 필드 공급 구성을 확인하십시오. 드라이브가 기본 드라이브 패널 설정의 일부인 경우, 일치하는 SIMOREG 패널 제품군도 확인해야 합니다.

Q4. 주요 사양은 어떻게 이해해야 하나요?
가장 유용한 식별자는 필드 전원 섹션, 최대 600A, 그리고 일치하는 SIMOREG DC Master 플랫폼입니다.

카탈로그 항목에는 또한 140 ~ 510A (460V)가 나열되어 있으며, 이는 이 부품에 대한 실용적인 패널 선택 참조입니다.

Q5. 이 보드를 교체하기 전에 어떻게 고장을 진단해야 하나요?
6RA70 필드 측 진단의 경우, Siemens는 필드 전류 동작을 r034, r035, r036과 같은 매개변수를 통해 확인할 수 있으며, 필드 모듈이 필드 발사 펄스와 필드 전류 감지를 처리한다고 언급합니다.

Siemens는 또한 A7014+A7015와 같은 필드 모듈을 교체한 후에는 P051 = 22로

오프셋 조정
