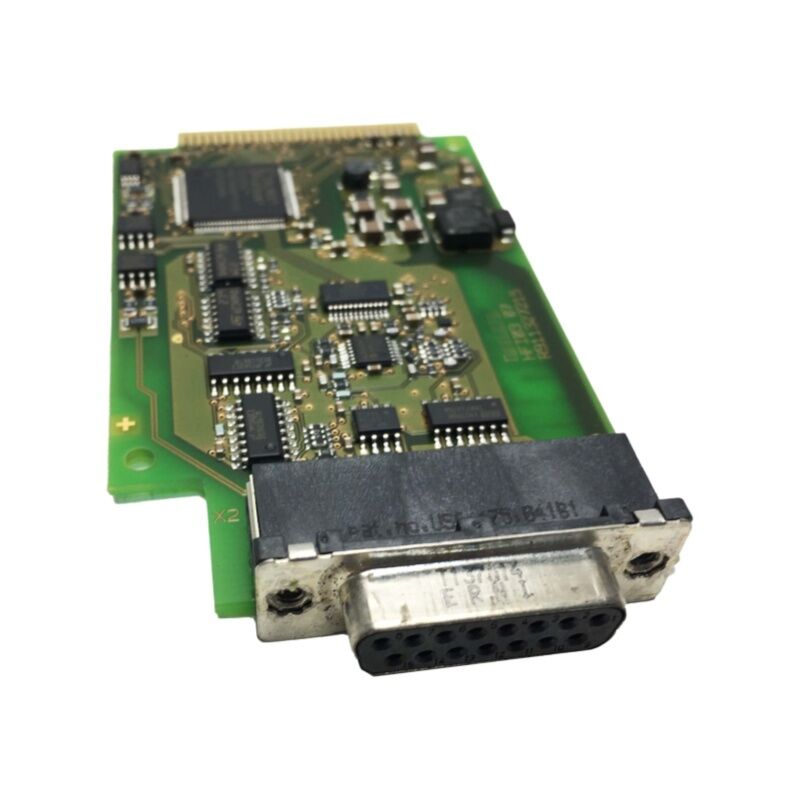

HFI03 Rexroth 서보 샤프트 카드 인코더 회로 기판 HFI03 07R911327215

렉스로스 서버 샤프트 카드 인코더 회로판 HFI003 07R911327215

렉스로트 세르보 모터 시스템에서, 인코더 회로 보드는 모터의 지능 역할을 합니다. 이 보드는 단지 위치 펄스를 전달하지 않습니다; 그것은 모터의 정체성을 저장합니다.렉스트로스 HFI03(물질 번호)R911327215) 는 엔진의 샤프트 끝에 장착 된 인코더 인터페이스 PCB이며, 피드백 센서와인드라 드라이브 서보 드라이브이 보드가 고장 났을 때, 드라이브는 모터를 식별 할 수 없습니다, 유효한 위치 데이터를 읽을 수 없습니다, 작동하지 않습니다.

간단한 회전 인코더와 달리 렉스로스의 인코더 보드 아키텍처는 모델 지정, 윙 데이터, 등급 전류,그리고 코더 특유의 캘리브레이션 값. IndraDrive는 일련 통신을 통해 전원을 입력하면 자동으로 이 모든 것을 읽습니다. 이것이 일반 인코더를 교환하는 것이 작동하지 않는 이유이며 특정 보드 부품 번호가 중요한 이유입니다:드라이브에 있는 펌웨어는 인식 장치를 기대, 그리고 올바른 렉스로스 인코더 보드만이 적절한 데이터 핸드 쉐이크를 제공합니다.

레크로스 서보 모터의 인코더 PCB는 까다로운 환경에서 작동합니다.냉각물 안개 또는 밀링 먼지로 인한 잠재적 오염시간이 지남에 따라 콘덴서들은 쇠퇴하고, 용접기 관절들은 열순환으로 인해 찢어지고, 광적 센서 부품들은 신호의 무결성을 잃게 됩니다.

HFI003가 고장나기 시작하면 흔한 증상:

이 조건 중 어느 하나에 의해 인코더 보드가 평가해야 할 주요 구성 요소로 표시됩니다. 인코더 케이블, 커넥터 및 케이블 라우팅도 보드 장애를 결론 내리기 전에 확인해야합니다.하지만 보드 고장이 가장 흔한 근본적인 원인입니다.

렉스로스의 인코더 디자인에서 종종 유지 보수 팀에게 도전하는 중요한 측면은 인코더 보드에 내장된 모터 데이터 메모리입니다.이 보드를 새 또는 리모델링된 단위로 교체할 때, 교체 장치에는 귀하의 특정 모터에 대한 올바른 매개 변수 데이터가 포함되어야합니다.다른 모터에서 물리적으로 동일한 보드가 드라이브가 잘못된 모터 타입을 읽게 만들게 되므로 잘못된 전류 한계, 잘못된 전환 데이터, 그리고 오류는 인코더 문제가 아닌 드라이브 문제로 나타날 수 있습니다.

명실상부한 HFI003 보드의 공급자는 엔진 유형에 대해 미리 프로그래밍 된 단위를 공급하거나 장치가 호환되는 IndraDrive 테스트 리그에서 검증되었음을 확인합니다.인코더 데이터가 모터의 이름판 사양에 맞게 검증되었는지 확인합니다..

HFI003 인코더 보드는 여러 Rexroth 서보 모터 가정에서 사용됩니다.IndraDriveHCS01, HCS02 및 HCS03 드라이브 가족을 포함한 컨트롤러. 이러한 드라이브 시스템은 다음과 같이 광범위하게 배포됩니다.

HFI03은 일반적으로 대부분의 시장에서 표준 산업 유통 채널을 통해 제공되지 않습니다. 그것은 렉스트로 서비스 네트워크, 자격있는 서버 모터 수리 시설,또는 산업부품 시장의 과잉과잉 시장에서 구매 할 때, 이사회는실전 IndraDrive 시스템에서 테스트무부하 상태에서 오류 없이 전원을 켜는 보드는 실제 모터 작동의 열 및 전기적 스트레스 아래에도 고장이 발생할 수 있습니다.

모든 공급자에게 물어볼 중요한 질문:
