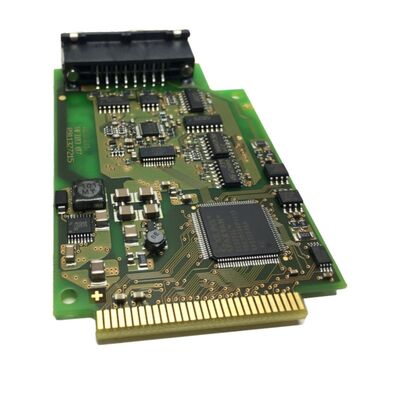

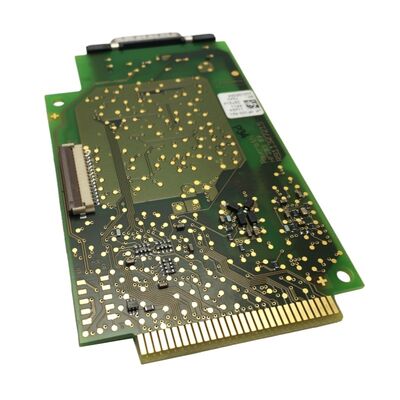

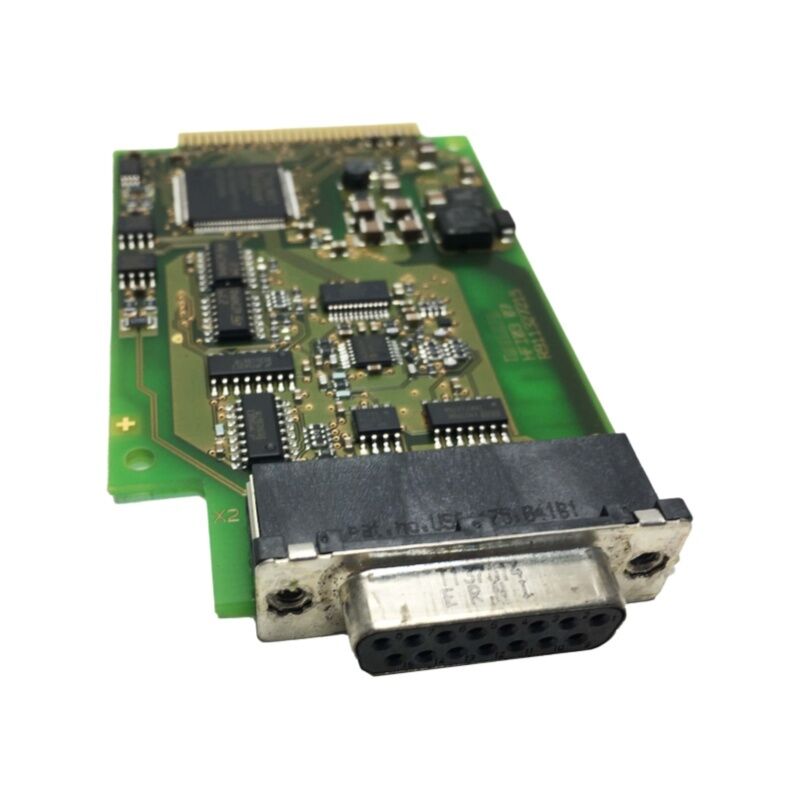

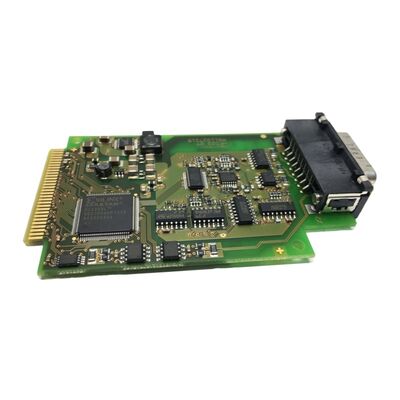

Rexroth HFI003 R911327215 서보 엔코더 회로 기판
Rexroth 서보 샤프트 카드 엔코더 회로 기판 HFI003 07R911327215
큰 책임을 짊어진 작은 보드
Rexroth 서보 모터 시스템에서 엔코더 회로 기판은 모터의 지능 역할을 합니다. 이 보드는 단순히 위치 펄스를 전달하는 것이 아니라 모터의 신원을 저장합니다. Rexroth HFI003 (자재 번호 R911327215)은 모터의 샤프트 끝에 장착되는 엔코더 인터페이스 PCB로, 피드백 센서와 IndraDrive 서보 드라이브를 연결합니다. 이 보드가 고장 나면 드라이브는 모터를 식별할 수 없고, 유효한 위치 데이터를 읽을 수 없으며, 작동하지 않습니다.
단순한 회전 엔코더와 달리 Rexroth의 엔코더 보드 아키텍처는 모델 지정, 권선 데이터, 정격 전류 및 엔코더별 보정 값을 포함한 중요한 모터 매개변수를 PCB에 직접 저장합니다. IndraDrive는 시리얼 통신을 통해 전원 인가 시 이 모든 것을 자동으로 읽습니다. 이것이 일반 엔코더를 교체해도 작동하지 않는 이유이며, 특정 보드 부품 번호가 중요한 이유입니다. 드라이브의 펌웨어는 인식된 장치를 예상하며, 올바른 Rexroth 엔코더 보드만이 올바른 데이터 핸드셰이크를 제공합니다.
구성 요소 사양
| 매개변수 |
세부 정보 |
| 부품 번호 |
HFI003 |
| 자재 번호 |
R911327215 / 07R911327215 |
| 제조업체 |
Rexroth (Indramat) |
| 구성 요소 유형 |
서보 샤프트 엔코더 회로 기판 / 엔코더 인터페이스 PCB |
| 기능 |
위치 및 속도 피드백, 모터 매개변수 저장 |
| 호환 시스템 |
Rexroth IndraDrive 시리즈 서보 드라이브 |
| 장착 위치 |
서보 모터 후면 샤프트 끝 |
| 통신 |
IndraDrive 컨트롤러에 대한 시리얼 엔코더 인터페이스 |
| 저장된 데이터 |
모터 ID, 엔코더 유형, 보정 값, 권선 매개변수 |
일반적인 고장 원인 및 증상
Rexroth 서보 모터의 엔코더 PCB는 까다로운 환경에서 작동합니다. 모터 샤프트 하우징에 직접 장착되어 모터 본체의 열, 구동 장치의 진동, 냉각수 미스트 또는 연삭 먼지로 인한 잠재적인 오염에 노출됩니다. 시간이 지남에 따라 커패시터가 열화되고, 열 순환으로 인해 납땜 조인트가 갈라지며, 광학 감지 부품의 신호 무결성이 손실됩니다.
HFI003이 고장 나기 시작할 때의 일반적인 증상:
- F8022 / F2001 엔코더 오류 경고 IndraDrive 디스플레이에 표시됨
- 드라이브가 시작 시 잘못되거나 인식되지 않는 모터 유형을 감지함
- 저속에서 사냥 또는 드리프트(hunting or drift)를 유발하는 불규칙한 위치 피드백
- 드라이브가 올바르게 초기화되지만 부하 시 엔코더 오류로 인해 트리핑됨
- 모터 통신 완전 손실 - 드라이브에 모터 감지 안 됨 표시
이러한 조건 중 어느 것이든 엔코더 보드를 주요 평가 대상으로 지목합니다. 엔코더 케이블, 커넥터 및 케이블 라우팅도 보드 고장을 결론짓기 전에 확인해야 하지만, 케이블링이 제외된 후에는 보드 고장이 가장 일반적인 근본 원인입니다.
모터 매개변수 저장 고려 사항
Rexroth의 엔코더 설계에서 유지보수 팀에게 종종 어려운 한 가지 중요한 측면은 엔코더 보드에 내장된 모터 데이터 메모리입니다. 이 보드를 새것이나 리퍼비시된 장치로 교체할 때, 교체품에는 특정 모터에 대한 올바른 매개변수 데이터가 포함되어야 합니다. 다른 모터의 물리적으로 동일한 보드는 드라이브가 잘못된 모터 유형을 읽게 하여 잘못된 전류 제한, 잘못된 정류 데이터 및 드라이브 문제처럼 보이는 오류를 초래할 수 있습니다.
HFI003 보드의 평판 좋은 공급업체는 모터 유형에 맞게 사전 프로그래밍된 장치를 공급하거나 해당 장치가 호환되는 IndraDrive 테스트 장비에서 검증되었음을 확인합니다. 구매하기 전에 엔코더 데이터가 모터의 명판 사양에 대해 검증되었는지 확인하십시오.
응용 프로그램 및 호환 드라이브 시스템
HFI003 엔코더 보드는 IndraDrive 컨트롤러에서 작동하는 여러 Rexroth 서보 모터 제품군에서 사용되며, HCS01, HCS02 및 HCS03 드라이브 제품군을 포함합니다. 이러한 드라이브 시스템은 다음과 같은 분야에 널리 배포됩니다:
- CNC 공작 기계 공급 및 스핀들 축— 선반, 머시닝 센터, 연삭기
- 인쇄 및 제지 가공 기계— 웹 장력 및 레지스터 제어 응용 프로그램
- 포장 및 충진 라인— 고처리량 생산을 위한 동기식 다축 위치 지정
- 플라스틱 사출 성형기— 클램프 및 사출 축 드라이브
- 조립 자동화— IndraDrive 플랫폼을 실행하는 로봇 셀 및 갠트리 시스템
조달 및 품질 검증
HFI003은 대부분의 시장에서 일반적인 산업 유통 채널을 통해 일반적으로 구할 수 없습니다. Rexroth 서비스 네트워크, 자격을 갖춘 서보 모터 수리 시설 또는 잉여 산업 부품 시장을 통해 조달됩니다. 잉여 시장에서 구매할 때, 보드는 시각적으로 검사하는 것뿐만 아니라 실제 IndraDrive 시스템에서 테스트되어야 합니다. 무부하 조건에서 오류 없이 전원이 켜지는 보드라도 실제 모터 작동의 열 및 전기 스트레스 하에서 고장날 수 있습니다.
공급업체에 문의해야 할 주요 질문:
- 보드가 일치하는 IndraDrive 컨트롤러에서 테스트 실행되었습니까?
- 보드의 엔코더 데이터가 알려진 모터 유형과 일치합니까?
- 어떤 보증이 제공되며 어떤 조건에서 제공됩니까?
자주 묻는 질문
Q1: HFI003 R911327215는 모든 Rexroth 서보 모터에 사용할 수 있습니까, 아니면 모델별입니까?
A: 물리적 보드는 여러 모터 변형에 맞을 수 있지만, PCB에 프로그래밍된 엔코더 데이터는 모터별입니다. IndraDrive는 시작 시 이 보드에서 직접 모터 ID, 엔코더 유형 및 매개변수 값을 읽습니다. 잘못된 데이터가 있는 보드를 사용하면 모터 식별이 잘못되고 드라이브 오류가 발생할 가능성이 높습니다. 설치하기 전에 항상 보드의 프로그래밍된 데이터가 모터의 명판과 일치하는지 확인하십시오.
Q2: IndraDrive의 어떤 오류 코드가 일반적으로 엔코더 보드 고장을 나타냅니까?
A: 엔코더 보드 문제로 이어지는 가장 일반적인 경고 코드는 F8022(엔코더 신호 오류), F2001(통신 오류)이며, 드라이브가 인식되지 않거나 잘못된 모터 유형을 보고하는 시작 오류입니다. 보드 고장을 가정하기 전에 항상 엔코더 케이블과 커넥터를 검사하십시오. 케이블 끝의 오염 또는 물리적 손상이 엔코더 관련 오류의 상당 부분을 차지합니다.
Q3: HFI003 보드를 교체하는 대신 수리할 수 있습니까?
A: 적절한 테스트 장비를 갖춘 숙련된 전자 기술자는 구성 요소 수준 수리가 가능합니다. 일반적인 고장 지점에는 광학 감지 부품, 커패시터 및 PCB의 미세한 납땜 균열이 포함됩니다. 그러나 성공적으로 수리된 보드라도 Rexroth IndraDrive 시스템에서 다시 검증되어야 합니다, 시리얼 통신 및 모터 데이터 기능이 올바르게 작동하는지 확인해야 합니다. 일치하는 하드웨어에서 기능 테스트 없이 수리하는 것은 안전에 중요한 서보 축에 적합하지 않습니다.
Q4: HFI003 보드를 교체하면 IndraDrive의 소프트웨어 또는 매개변수 변경이 필요합니까?
A: 교체 보드가 올바르고 일치하는 모터 매개변수 데이터를 가지고 있다면, IndraDrive는 수동 매개변수 입력 없이 전원 인가 시 모터를 자동으로 인식해야 합니다. 드라이브에 모터 유형 변경 경고(C 코드)가 표시되면, 이는 일반적으로 새 보드의 데이터가 드라이브에 이전에 저장된 데이터와 다르다는 것을 의미합니다. 드라이브가 정상적으로 작동하려면 이 문제를 해결해야 합니다.
Q5: 서보 모터의 HFI003은 물리적으로 어디에 위치합니까?
A: 엔코더 회로 기판은 모터의 비구동단(NDE)— 즉, 출력 샤프트 반대편 모터 후면에 장착됩니다. 엔코더 하우징 커버 내부에 있으며 피드백 센서 어셈블리에 직접 부착되거나 통합됩니다. 접근하려면 모터 후면의 엔코더 커버를 제거해야 하며, 소수의 패스너로 고정됩니다. 모터 샤프트에 대한 엔코더 정렬을 방해하지 않도록 주의해서 다루십시오.
