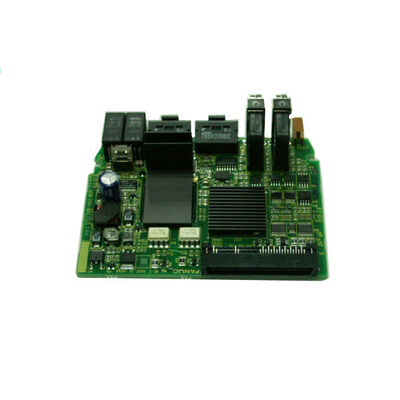

원본 포장에 새 A20B-2101-0500 Fanuc PCB 보드 A2OB-21O1-O5OO

A20B-2101-0500 FANUC A20B-2101 시리즈 드라이브 PCB CNC 및 자동화 드라이브 시스템 / 일본 제조

A20B-2101 시리즈 A 포괄적 인 드라이브 PCB 가족

A20B-2101 시리즈는 FANUC의 가장 기능적으로 다양한 PCB 가족 중 하나를 포함합니다.여러 세대와 제품군에 걸쳐 로봇 서보 드라이브.

이 시리즈는 광범위한 수치 범위를 다루고 있으며, 각 부문 번호 그룹은이 세션에서 확인 된 각기 다른 드라이브 하드웨어 역할을 수행합니다.

베타-i SVM1 제어 및 전원 보드 (005x ‧009x):A20B-2101-0050/0051 (Beta-i SVM1 제어 PCB 4i/20i/40i 및 80i/40HVi) 및 A20B-2101-0090/0091 (SVM1 4A 및 20A 변종에 대한 전력 PCB) 를 포함한다.

베타 iSVSP 통합 드라이브 보드 (001x?? 002x):A20B-2101-0012 (βiSVPM2 세르보/스핀드 드라이브 보드) 및 A20B-2101-0022/0025 (A06B-6134 베타 SVSP 시리즈의 이중축 및 삼축 전력 PCB) 를 포함한다.

스핀드 및 서보 제어 보드 (035x):A20B-2101-0350 클래스 보드를 포함하여 드라이브 및 로봇 응용 프로그램에서 스핀들 증폭기 제어.

전원 공급판 (039x):A20B-2101-0390/0391/0392/0393 가족 포함, 7개 세그먼트 LED 디스플레이와 노이즈 필터를 갖춘 Alpha-i PSM 고전력 공급판으로 확인된

전력판 (063x068x084x):A20B-2101-0631 (전력 보드), A20B-2101-0681 (전력 공급 보드) 및 A20B-2101-0840 (전력 연결 보드) 를 포함하여

A20B-2101-0500는 05xx 범위에서 확인된 전원 보드 (039x) 와 확인된 전원 보드 (063x) 사이에 위치합니다.알파/베타 서보 및 스핀드 드라이브 시스템 내에서 특정 드라이브 인터페이스 또는 전력 분배 기능을 제공하는 보드를 포함하는 시리즈의 위치.

주요 제품 정보

A20B-2101 아키텍처에서 PCB를 구동

A20B-2101 드라이브 PCB는 특정 보드 기능에 따라 드라이브 모듈 하드웨어 스택 내에서 다른 층을 제공합니다.

제어 계층 보드:이 보드는 디지털 명령 신호를 처리하고 통신 인터페이스를 관리하며 전력 트랜지스터에 대한 게이트 드라이브 명령을 생성합니다. 그들은 논리 전압 수준에서 작동합니다.

전력 계층 보드 (전선 보드 / 전력 보드):이들은 고전류 모터 출력 경로, DC 버스 연결 및 전류 감지 하드웨어를 운반합니다. 그들은 버스 전압 수준에서 작동합니다.

인터페이스 및 유통판 (전력 연결판):이 라인 전원 공급 레일 및 신호는 드라이브 어셈블리 내의 여러 보드 사이에 위치하여 멀티 보드 드라이브 구성에 대한 전기 척추를 제공합니다.

A20B-2101-0500는 설치된 모듈의 예비 부품 문서에서 정확한 기능을 확인 한 ∼에 속하는 특정 드라이브 모듈 내에서 이러한 기능적 역할 중 하나를 수행합니다.

적용 시나리오

드라이브 모듈 PCB 오류:FANUC CNC 또는 자동화 드라이브 시스템은 A20B-2101-0500 보드에 추적 된 결함을 개발합니다. 보드는 부품 번호 라벨에서 식별됩니다. 교체하면 드라이브 기능을 복원합니다.

워크샵 예비 재고:서비스 시설은 A20B-2101-0500을 서비스하는 드라이브 시스템에 대한 예비 재고로 유지합니다.

FAQ

Q1: A20B-2101-0500이 제 드라이브 모듈의 올바른 보드인지 어떻게 확인할 수 있나요?

특정 드라이브 모듈 내부의 보드 라벨에서 부품 번호를 읽으십시오. A20B-2101-0500을 읽으면 이것은 올바른 교체입니다.사용 가능한 FANUC 유지보수 설명서에서 구동 모듈의 예비 부품 목록과 교차 참조하여 보드의 기능적 역할을 확인합니다..

Q2: A20B-2101-0500는 세르보 증폭기 또는 스핀드 증폭기 응용 프로그램을 제공합니까?

A20B-2101 시리즈는 세르보 및 스핀드 드라이브 애플리케이션을 모두 제공합니다. 동일한 시리즈의 확인 된 보드는 베타-i SVM1 세르보 드라이브 (005x?? 009x), SVSP 통합 드라이브 (001x?? 002x),PSM 전원 공급 장치 (039x)A20B-2101-0500는 05xx 위치에서 호스트 모듈 문서에서 확인 된 특정 드라이브 애플리케이션을 제공합니다.

Q3: A20B-2101-0500을 교체하면 서보 또는 스핀드 매개 변수에 영향을 주나요?

아니. 드라이브 매개 변수는 CNC의 주요 매개 변수 메모리에 위치합니다. A20B-2101-0500를 교체하면 저장된 서버 또는 스핀드 매개 변수 값에 영향을 미치지 않습니다.대체 장치 설치 및 전력을 복원 후, 드라이브는 CNC와 통신을 재설립하고 기존 매개 변수에서 작동합니다.

Q4: A20B-2101-0500에 접근하기 전에 어떤 배출 안전이 적용됩니다?

드라이브 모듈에는 DC 버스 콘덴시터가 포함되어 있으며, 네트워크 전원을 제거 한 후 위험한 전압을 유지합니다.사용 가능한 FANUC 유지보수 설명서의 방출 대기 절차를 따르고 구동 모듈 하우스를 열기 전에 정렬 된 볼트 미터로 방출을 확인합니다..
