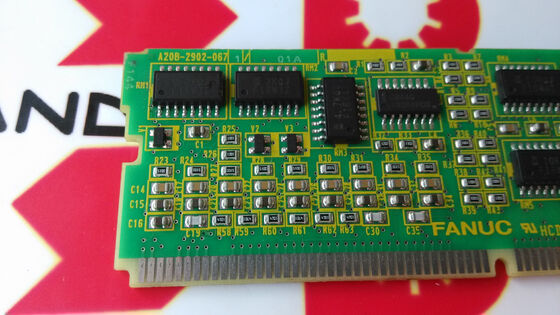

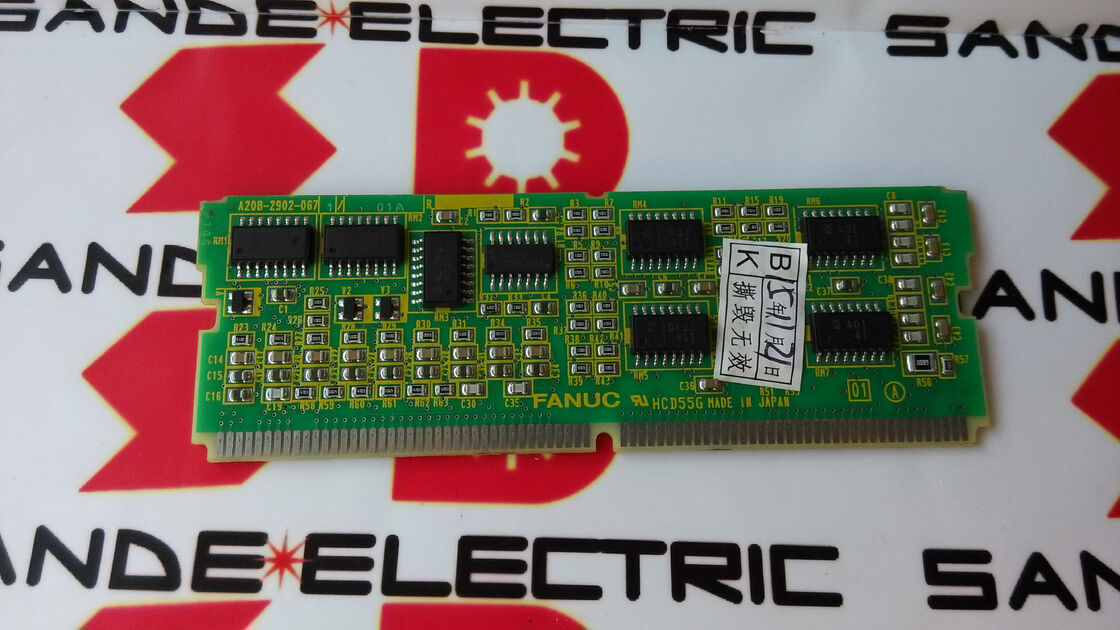

FANUC A20B-2902-0671 스핀들 카드 A2OB-29O2-O671 새 포장

A20B-2902-0671 FANUC 베타 iSVSP PCB 모듈

베타 iSVSP ∆ 컴팩트 전용 드라이브 유닛

FANUC 베타 iSVSP는 하나의 하우스에서 세 개의 드라이브 기능을 결합하는 컴팩트하고 통합된 증폭기입니다.

DC 버스 전원 공급 장치 (PSU):AC 전원 전력을 DC 버스 전압으로 변환하여 서보 및 스핀들 출력 단계를 공급합니다. 다른 경우 완전한 알파-i 캐비닛에서 별도의 PSM (전력 공급 모듈) 을 필요로하는 기능.

세르보축 제어 (SV):기계의 하나 이상의 축에 있는 서보모터를 제어하고, 위치 제어 축 움직임을 위한 전류 제어 루프와 FSSB 통신을 실행한다.

스핀드 제어 (SP):기계 스핀드 모터를 제어합니다. 속도 조절, 방향 및 상위 속도의 고정 기능을 위해.

Integrating all three into the βiSVSP (Beta i SVSP) unit is designed for small CNC machine tools where cabinet space is limited — simple 2-axis or 3-axis turning centres and small machining centres where the Alpha-i's separate module cabinet would be oversizedSVSP 단위는 별도의 PSM + SVM + SPM 조합보다 훨씬 적은 캐비닛 부피를 차지합니다.

주요 제품 정보

PCB 모듈 (SVSP 단위의 내부 구성 요소)

베타 iSVSP 증폭기 하우징 내에서 여러 PCB가 통합 드라이브 기능을 구현하기 위해 함께 작동합니다.A20B-2902-0671은 이러한 내부 PCB 모듈 중 하나입니다. SVSP의 전자 스택 내에서 특정 회로 기능을 제공하는 플러그인 딸 보드입니다..

A20B-2902 시리즈는 이 시리즈의 다른 부분에서 논의 된 바와 같이 메모리 모듈에서 서보 제어 모듈에서 스핀드 제어 모듈에 이르기까지 광범위한 플러그인 딸 보드를 포함합니다.A20B-2902-0671는 베타 iSVSP 애플리케이션에 특별히 맞추어져 있습니다., 이 모듈 위치에서 SVSP가 필요로 하는 회로 기능을 제공 합니다.

이 PCB 모듈이 고장 났을 때 베타 iSVSP 내부에서 제공하는 기능이 손상됩니다,또는 전원 공급원) 또는 이 모듈의 작동 상태와 상관되는 간헐적 오류 행동.

베타 1시리즈 FANUC의 경제 추진 플랫폼

베타 i 시리즈 (βi 시리즈) 는 FANUC의 경제 드라이브 제품 라인이며, 능력과 비용 모두에서 알파-i 시리즈보다 낮은 위치에 있습니다.알파-i는 광범위한 전력 범위에서 고성능 서보와 스핀들 기능을 지원하지만, 베타 i의 표적이:

소형 공작기:2 또는 3 축의 CNC 턴, 작은 가공 센터 및 Alpha-i의 성능 포장이 응용 프로그램에서 요구되는 것을 초과하는 훈련 기계.

비용 최적화 설비:유닛 단위 드라이브 비용은 중요하고 기계의 사이클 요구 사항은 베타 i의 용량 범위 내에 적합합니다.

공간 제한된 캐비닛:SVSP 변종의 통합 설계는 3 모듈 알파-i 구성에 비해 캐비닛 발자국을 줄입니다.

A20B-2902-0671은 이 플랫폼의 일부이며, 베타 iSVSP가 결합된 서보, 스핀들 및 전원 공급 기능을 제공하는 데 도움이 되는 내부 회로 모듈을 제공합니다.

적용 시나리오

베타 iSVSP 단위 오류:베타 iSVSP 드라이브 유닛을 사용하는 작은 CNC 턴링 센터는 정상적인 작동을 방지하는 경보를 개발합니다. 진단은 A20B-2902-0671 모듈을 실패한 내부 구성 요소로 식별합니다.이 모듈을 SVSP 단위로 교체하면 정상적인 드라이브 작동을 복원합니다..

SVSP 단위 유지보수:베타 iSVSP 장치의 예정된 유지보수 중에A20B-2902-0671 모듈은 보드 레벨 업데이트의 일부로 교체됩니다..

FAQ

Q1: A20B-2902-0671이 전체 베타 iSVSP 단위로 교체되어야합니까? 아니면이 모듈이 개별적으로 교체 될 수 있습니까?

A20B-2902-0671는 SVSP 단위 안의 개별 플러그인 모듈입니다. 전체 단위 자체가 아닙니다. 오류 진단이 이 특정 모듈이 장애 지점임을 확인하면,A20B-2902-0671을 교체하는 것만으로도 정확하고 비용 효율적인 수리 작업입니다.전체 SVSP 단위 교체는 여러 내부 구성 요소가 손상되거나 SVSP 하우징 자체가 손상되었을 때만 필요합니다.

Q2: 실패한 A20B-2902-0671에 의해 어떤 드라이브 기능이 영향을받을 수 있습니까?

특정 드라이브 기능이 Beta iSVSP 아키텍처 내 A20B-2902-0671의 회로 역할에 따라 영향을 받습니다. 모듈 고장이 서보 축 제어, 스핀드 제어,또는 전원 공급 조절 기능 ∙ 또는 모듈이 모든 기능에 공유되는 공통 자원을 제공하는 경우 세 가지 모두 동시에SVSP 단위로 표시되는 경보 코드는 어떤 기능이 손상되었는지 좁혀줍니다.

Q3: A20B-2902-0671은 모든 베타 iSVSP 모델 등급과 호환되는가요?

베타 iSVSP는 여러 가지 전류 등급 (예를 들어, SVSP 20/20, 20/40 등) 및 입력 전압 변종으로 제공됩니다.A20B-2902-0671이 여러 등급에 공통적이거나 한 등급에 특성이 있는지 SVSP의 내부 PCB 설계에 달려 있습니다.특정 SVSP 단위의 예비 부품 목록에서 확인합니다. 모듈의 이름판과 FANUC Beta i 시리즈 유지보수 설명서에서 식별 할 수 있습니다.

Q4: 베타 iSVSP 안의 A20B-2902-0671에 접근하기 전에 어떤 안전 예방 조치가 적용됩니까?

베타 iSVSP에는 통합 DC 버스 콘덴시터 뱅크가 포함되어 있습니다. 컴팩트한 크기에도 불구하고 콘덴시터는 AC 전원 공급을 제거 한 후 위험한 전압을 유지합니다.FANUC 베타 i 시리즈 유지보수 설명서는 내부 접근 전에 특정 SVSP 모델에 대한 필요한 배열 대기 시간을 명시합니다.충전 지표 LED를 관찰하고 내부 모듈을 다루기 전에 정렬 된 DC 볼트 미터로 방출을 확인하십시오.

Q5: 베타 iSVSP와 베타 iSV (서보 전원) 단위의 차이점은 무엇입니까?

베타 iSV (세르보) 단위는 서보축 제어만 제공하며, 별도의 전원 공급 장치에서 DC 버스 전력을 얻으며 통합 스핀들 또는 전원 공급 기능을 포함하지 않습니다.베타 iSVSP (서보/스핀들/파워) 는 통합 스핀들 제어와 통합 DC 버스 전원 공급을 추가하여 컴팩트한 온-인-원 단위를 생산합니다.A20B-2902-0671는 SVSP 변종에 특이합니다. 그것은 SV 단위 중 모듈이 아닙니다.
