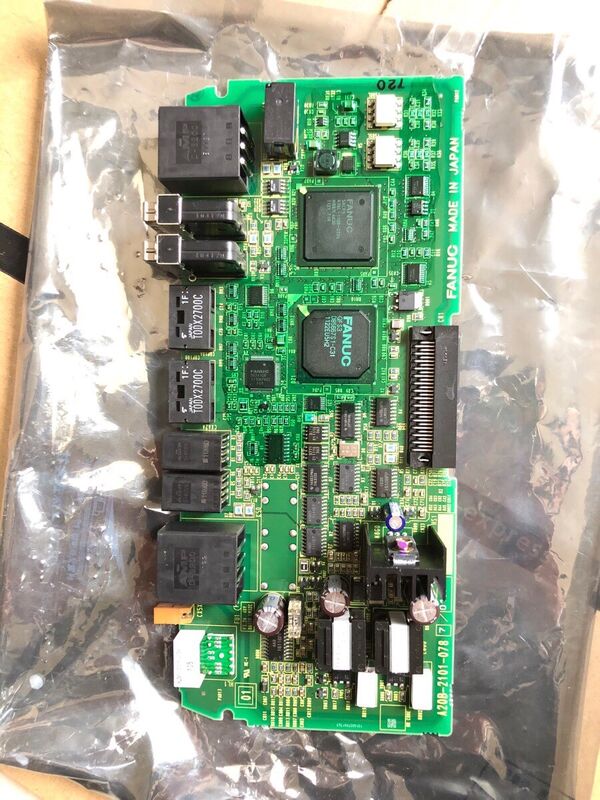

Fanuc A20B-2101-0787 단축 카드

A20B-2101-0787 FANUC A20B-2101 시리즈 서보 / 스핀드 드라이브 PCB

A20B-2101 알파-i 세대의 드라이브 보드 시리즈

A20B-2101 시리즈는 FANUC의 알파-i 세대의 서보 및 스핀들 증폭 모듈용 드라이브 제어 및 전력 PCB 제품군입니다. 이 시리즈의 보드는 다양한 기능 유형을 포함합니다.

세르보 증폭기 제어판:이중 채널 HRV 서보 드라이브 보드 (aiSV 시리즈) 를 포함하여, 현재 제어 루프 처리 및 서보 모터 제어에 대한 FSSB 인터페이스를 제공합니다.A20B-2101-0041 (2축) 및 A20B-2101-0042 (3축) 과 같은 번호는 표준 aiSV 구성에 해당합니다..

스핀드 증폭기 제어판:알파 i-B 스핀들 증폭기 제어 (예: 6220 시리즈 스핀들용 A20B-2101-0870) 를 포함하여 스핀들 속도, 방향 및 출력 전류 조절을 관리한다.

전원 및 PSM 보드:고전압 PSM 변종 및 더 큰 증폭기 집합체 내의 전력 스테이지 지원용 보드.

βi 시리즈의 서보보드:A20B-2101-0050 및 A20B-2101-0051 보드를 포함하여 FANUC의 βi 컴팩트 서보 증폭기 (200V와 400V 입력 각각).

A20B-2101-0787는 이 시리즈 내에서 특정 위치를 차지하고 있으며, 설계된 드라이브 애플리케이션을 제공합니다.

주요 제품 정보

알파-i 모듈의 보드 레벨 서비스 가능성

FANUC의 Alpha-i 서보 및 스핀들 증폭 모듈은 내부로 교체 가능한 PCB로 구성됩니다.전형적인 모듈은 배선 보드 (비동성 연결 계층) 와 하나 이상의 활성 PCB를 포함합니다.이 계층화된 디자인은 PCB 레벨의 표적 교체를 가능하게 합니다.

결함 격리:진단이 보드 결함이 확인되면 그 보드만 교체해야 합니다. 다른 보드와 모듈 하우징은 그대로 유지됩니다.

파라미터 보존:모터 매개 변수 및 서보 이득은 CNC의 메모리에 있고 드라이브 보드에는 없습니다. A20B-2101-0787를 교체하면 CNC 매개 변수 설정에 영향을 미치지 않습니다.

비용 효율성PCB 차원의 대체는 전체 모듈 교체보다 훨씬 저렴하며, 특히 더 높은 전력 모듈 변종에 대해.

적용 시나리오

알파-i 드라이브 모듈 수리:FANUC 서보 또는 스핀드 증폭 모듈은 확인 된 손상된 모터와 케이블로 지속적인 경보를 개발합니다. 보드 수준의 진단은 A20B-2101-0787을 고장 된 부품으로 식별합니다.교체 정상 드라이브 작동을 복원.

계획된 유지보수 예비:알파-i 드라이브 모듈을 보유한 시설은 A20B-2101-0787을 준비된 수리 예비품으로 저장하여 계획된 유지 보수 창문 중에 보드 수준의 장애에 신속하게 대응할 수 있습니다.

FAQ

Q1: A20B-2101-0787이 제 드라이브 모듈의 올바른 교체 보드인지 어떻게 확인합니까?

특정 알파-i 모듈 내부의 보드 라벨에서 직접 부품 번호를 읽으십시오. 라벨 A20B-2101-0787을 읽으면 이것은 확인 된 교체입니다.해당 모듈 모델에 대한 FANUC Alpha-i 유지보수 설명서에 있는 드라이브 모듈의 예비 부품 목록과 교차 확인.

Q2: A20B-2101-0787는 전체 모듈을 제거하지 않고 독립적인 보드로 교체 할 수 있습니까?

A20B-2101-0787에 접근하려면 증폭기 모듈을 드라이브 캐비닛에서 제거하고특정 보드는 배선 보드 또는 스택의 다른 손상되지 않은 보드를 방해하지 않고 제거하고 교체 할 수 있습니다.보드 추출 절차 및 모든 유지 고정 장치 요구 사항에 대한 특정 모듈 유형에 대한 FANUC 모듈 서비스 문서 참조.

Q3: A20B-2101-0787을 장착하려면 세르보 또는 스핀드 매개 변수를 다시 입력해야 합니까?

아니, 모든 서버와 스핀드 매개 변수는 CNC의 메인 매개 변수 메모리에 저장되어 있습니다.CNC는 모듈과 통신을 재설립하고 기존 파라미터 설정 자동으로 적용드라이브가 정상적인 준비 상태를 달성하는지 확인하고 기계가 생산으로 돌아가기 전에 낮은 속도 테스트를 실행하십시오.

Q4: A20B-2101-0787에 접근하기 위해 Alpha-i 모듈을 열기 전에 어떤 방출 안전 조치가 적용됩니까?

알파-i 모듈의 DC 버스 콘덴서들은 전원 공급을 제거한 후 위험한 전압을 유지합니다. Wait for the discharge interval specified in the FANUC Alpha-i maintenance manual — typically indicated by a charge indicator LED extinguishing — or measure with a calibrated DC voltmeter to confirm the bus is below the safe threshold before opening the module housing모듈이 몇 분 동안 꺼진 상태에서도 이 단계를 회피하지 마십시오.

Q5: A20B-2101-0787는 CNC 가공 애플리케이션에 특이합니까? 또는 로봇 드라이브 시스템에도 사용됩니다.

A20B-2101 시리즈는 CNC 기계 도구 드라이브 시스템과 FANUC 로봇 서보 드라이브 애플리케이션을 모두 서비스합니다. 드라이브 하드웨어 아키텍처가이 제품 라인간에 공유되기 때문입니다.A20B-2101-0787의 특정 배포는 설치된 호스트 시스템에 달려 있습니다.호스트 시스템 유형 ∙ CNC 또는 로봇 컨트롤러 ∙ 교체 공급하기 전에 드라이브 모듈의 문서에서 확인합니다.
