| 원래 장소 | 일본 |
| 브랜드 이름 | FANUC |
| 인증 | CE RoHS |
| 모델 번호 | A20B-2101-0041 |
FANUC Alpha-i 시리즈는 원래 Alpha 시리즈를 계승한 서보 및 스핀들 드라이브 모듈 세대를 대표합니다. 접미사 "i"는 HRV(High Response Vector) 제어를 정의하는 기술적 진보를 특징으로 하는 i세대를 식별합니다.
HRV(고응답 벡터) 제어FANUC의 서보 모터용 고대역폭 전류 제어 구현입니다. HRV는 이전 드라이브 세대보다 훨씬 더 높은 업데이트 속도로 전류 제어 루프를 작동합니다. 더 빠른 전류 제어 루프를 통해 서보 시스템은 부하 외란에 더 빠르게 반응하고 고속 및 가속도에서 위치 명령을 더 정확하게 따를 수 있습니다. 이는 고속 밀링, 나사 가공 및 다축 윤곽 가공과 같은 까다로운 가공 응용 분야에 중요한 특성입니다.

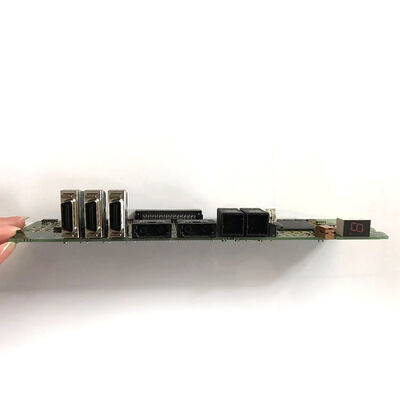

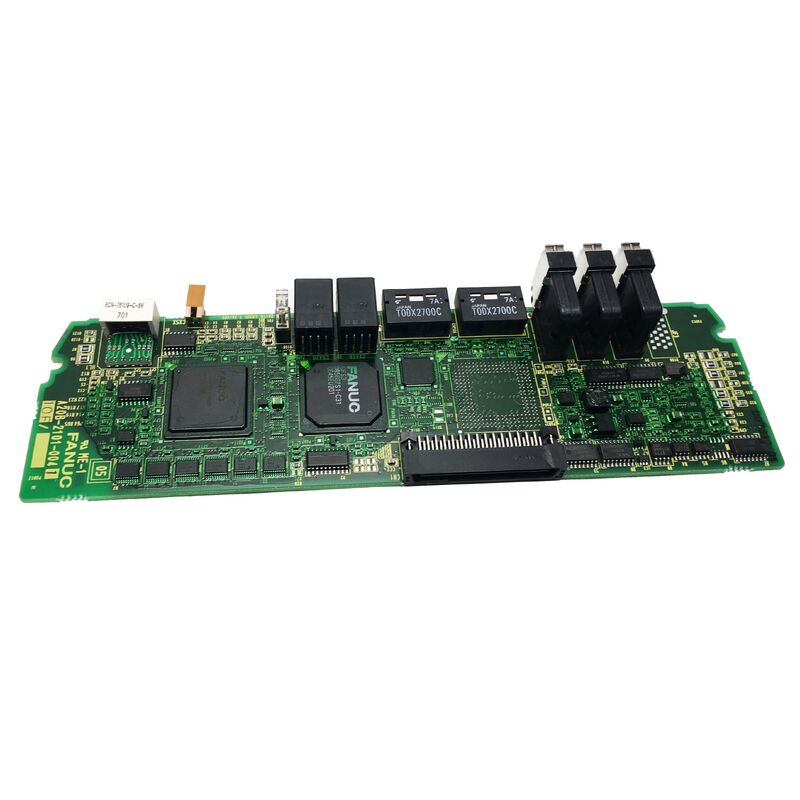

A20B-2101-0041은 이러한 HRV 제어 알고리즘을 듀얼채널(2축) 서보앰프 모듈에 구현한 드라이브 보드입니다.
| 매개변수 | 값 |
|---|---|
| 채널 | 2(이중축) |
| 현재 범위 | 축당 4A~160A |
| 입력 | 200V 또는 고전압(HV) |
| HRV | 예 |
| 호환 가능 | A06B-6117 시리즈 aiSV 모듈 |
| 무게 | 대략. 0.1kg |
A20B-2101-0041은 단일 보드에서 두 개의 서보 축을 제어합니다. 두 채널 모두 동일한 PCB, 동일한 HRV 제어 프로세서 및 동일한 전원 연결을 공유하지만 각 채널은 자체 독립적인 전류 제어 루프를 유지합니다.
실제로 이 이중 채널 아키텍처는 다음을 의미합니다.
축 독립성:한 축의 과전류 이벤트 또는 모터 결함은 해당 채널을 독립적으로 트립합니다. 오류가 한 채널에 포함된 경우 다른 축은 계속 작동할 수 있습니다.
공유 버스:두 축 모두 증폭기 모듈의 동일한 DC 버스 섹션에서 나오며 커패시터 뱅크와 PSM(전원 공급 장치 모듈)에 대한 연결을 공유합니다. DC 버스 오류는 두 채널 모두에 동시에 영향을 미칩니다.
동시 업데이트:두 축 채널 모두 동일한 HRV 처리 주기로 업데이트되어 다축 윤곽 형성에 필요한 타이밍 동기화를 유지합니다.
SVM2 aiSV 드라이브 보드 교체:머시닝 센터는 FANUC aiSV 서보 모듈의 한 축 또는 두 축 모두에서 서보 알람을 발생시킵니다. 드라이브 진단은 결함을 A20B-2101-0041 보드로 격리합니다. 테스트된 보드로 교체하고 올바른 스냅핏 설치를 수행하면 두 축 서보 기능이 모두 복원됩니다.
고속 윤곽 CNC:고속 윤곽 가공을 수행하는 2축 CNC 시스템에는 aiSV 시리즈의 HRV 제어 기능이 필요합니다. A20B-2101-0041은 이중 채널 HRV 제어 보드를 제공하여 까다로운 프로파일 동안 두 축에 대한 정확한 전류 루프 응답을 보장합니다.
Q1: 이 보드가 사용되는 Alpha 시리즈 SVM2와 Alpha-i aiSV의 차이점은 무엇입니까?
원래 Alpha 시리즈 SVM2는 A20B-2001-0931 범위의 제어 보드를 사용하고 이전 서보 제어 아키텍처를 사용합니다. A20B-2101-0041을 사용하는 Alpha-i aiSV 시리즈는 더 빠른 전류 제어 루프 업데이트 속도로 HRV(High Response Vector) 제어를 구현합니다. HRV 개선으로 인해 서보 강성이 향상되고, 높은 이송 속도에서 추종 오류가 낮아지며, 외란 제거가 향상됩니다. 이는 두 세대 간의 실질적인 가공 성능 차이입니다.
Q2: A20B-2101-0041은 별도로 제공될 수 있습니까, 아니면 전체 모듈의 일부로만 제공될 수 있습니까?
DNC Electronics 및 일부 서비스 조직은 A20B-2101-0041 드라이브 보드를 개별적으로 제공하지 않고 완전한 A06B-6117 aiSV 모듈만 공급합니다. 이는 보드 수준 교체를 위해서는 제어 보드(A20B-2101-0041)와 해당 배선 보드가 모두 올바르게 일치하고 조립되어야 하기 때문입니다. 전체 모듈을 공급하고 테스트하면 드라이브가 전체 사양으로 돌아가도록 보장됩니다. 일부 공급업체는 개별 보드를 제공합니다. 특정 소스를 통해 공급 범위 및 보증 조건을 확인하십시오.
Q3: 완전한 aiSV 모듈에서 A20B-2101-0041과 함께 어떤 컴패니언 보드가 필요합니까?
완전한 A06B-6117 aiSV 모듈에는 A20B-2101-0041 드라이브/제어 보드와 동반 배선 보드가 포함되어 있습니다. 배선 보드는 DC 버스 입력 단자, 3상 모터 출력 단자, 두 축 모두에 대한 인코더 피드백 커넥터 등 물리적 커넥터를 제공합니다. A20B-2101-0041은 전력 장치의 스위칭을 제어하는 활성 처리 계층입니다. 기능 모듈에는 두 보드가 모두 필요합니다.
Q4: A20B-2101-0041은 설치 후 다시 프로그래밍해야 합니까?
A20B-2101-0041은 하드웨어 제어 보드입니다. 서보 매개변수(축 게인, 모터 ID 코드, 전류 제한)는 서보 드라이브 보드가 아닌 CNC의 매개변수 메모리에 저장됩니다. 교체 보드를 장착하고 시스템에 전원을 공급한 후 CNC는 FSSB 통신 링크를 통해 기존 서보 매개변수를 적용합니다. 별도의 보드 프로그래밍은 필요하지 않지만, 전체 생산을 재개하기 전에 축 서보 준비가 달성되었는지 확인하고 저속에서 올바른 서보 작동을 확인하십시오.
Q5: 모터나 배선이 아닌 A20B-2101-0041의 고장을 나타내는 서보 알람은 무엇입니까?
모터 또는 배선이 아닌 드라이브 보드를 가리키는 알람에는 다음이 포함됩니다. 동일한 모듈의 두 채널에 동시에 영향을 미치는 FSSB 통신 알람(동일한 aiSV 보드의 두 축이 함께 알람에 들어갑니다) 올바른 모터 및 인코더 배선이 확인되면 지속적인 SV 경보가 발생합니다. 외부 회로 상태가 아닌 내부 드라이브 처리 오류를 나타내는 HRV 관련 경보 코드입니다. 올바른 배선이 확인된 단일 축 알람은 일반적으로 제어 보드가 아닌 해당 특정 축에 대한 모터, 인코더 또는 전원 장치를 가리킵니다.
