| 원래 장소 | 일본 |
| 브랜드 이름 | FANUC |
| 인증 | CE RoHS |
| 모델 번호 | A16B-2202-0753 |
FANUC Alpha SVM2-12/12는 두 축의 세르보 증폭기 모듈이다. "SVM2"는 하나의 물리적 하우징에 두 개의 축을 의미합니다. "12/12"는 두 축의 각각에 대한 12A 연속 정량 출력 전류를 나타냅니다.두 개의 세로모터 ∙ 한 축 ∙ 독립적으로 구동, 하지만 모듈 내부의 동일한 DC 버스 연결에서

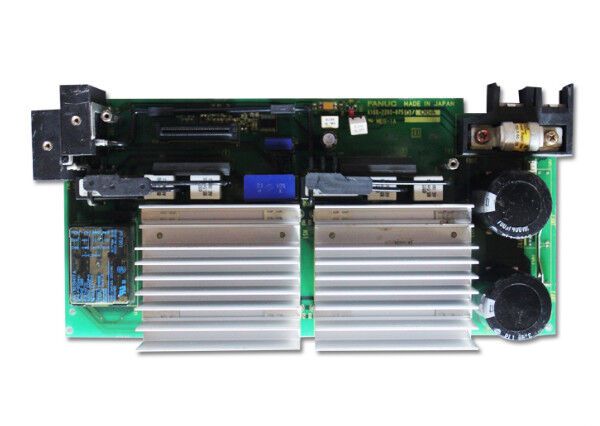

A16B-2202-0753는 이 모듈 안의 회로판입니다.프로세스 인코더 피드백, 보호 논리를 실행하고, 전력 장치에 게이트 드라이브 신호를 생성합니다.
| 매개 변수 | 가치 |
|---|---|
| 모듈 | SVM2-12/12 (2축, 각 축 12A) |
| 이사회의 역할 | 제어 PCB |
| 드라이브 인터페이스 | A형 (A06B-6079-H201) + FSSB (A06B-6096-H201) |
| 논리 공급 | 24V DC |
| 톱니 | 2 |
| 보호 | OC, OV, SC, OT |
| 배선판 | A16B-2202-0750 (별로) |
A16B-2202-0753는 두 축 채널을 보호합니다.
과류 보호:안전 한도를 초과하는 출력 전류를 감지하고 전력 장치가 손상되기 전에 드라이브를 작동시킵니다.
초전압 보호:DC 버스 전압을 모니터링합니다. 버스 전압이 정형 최대 이상으로 상승하면 (재생 또는 공급 일시성에서), 보호 회로가 작동합니다.
단전 보호:모터 터미널이나 모터 케이블에서 낮은 저항 장애를 감지하고 즉시 영향을받는 축 출력을 비활성화합니다.
과열 보호:온도조절기를 통해 온도조절기의 온도를 모니터링합니다. 온도가 경보 기준까지 올라가면, 열 손상이 발생하기 전에 드라이브가 작동합니다.
SVM2-12/12 PCB 결함:두 축의 세르보 증폭기 모듈은 정지할 수 없는 축 경보를 생성한다. 배선 보드와 전원 장치가 올바르게 테스트된다. A16B-2202-0753 제어 PCB가 고장 원천으로 확인된다.교체 두 축 채널을 복원.
FSSB-type-A 시스템:A형 세르보 드라이브를 갖춘 가공 센터는 FSSB가 가능한 교체 SVM2-12/12로 업그레이드됩니다. A16B-2202-0753 PCB는 변경 없이 두 가지 변종에 서비스를 제공합니다.
Q1: A16B-2202-0753는 SVM2-12/12의 배선 보드나 제어 PCB입니까?
A16B-2202-0753는 제어 PCB (전자 처리 계층) 이다. 배선 보드 (wiring board) 는 A16B-2202-0750,DC 버스와의 물리적 연결을 처리하는 별도의 보드, 모터 케이블, 인코더 커넥터 및 CNC 인터페이스 케이블. 두 보드는 SVM2-12/12 모듈 하우징 내부에서 함께 작동합니다.
Q2: A16B-2202-0753를 교체하려면 서보 파라미터 변경이 필요합니까?
아니요, 세르보 매개 변수 (축 이득, 인코더 유형, 전류 제한) 는 세르보 증폭기 PCB에 저장되지 않고 CNC의 주요 매개 변수 메모리에 저장됩니다.A16B-2202-0753를 교체하면 CNC의 매개 변수 세트에 영향을 미치지 않고 제어 하드웨어를 복원합니다교체 장비를 장착 한 후, 기계가 전체 생산 주기로 돌아가기 전에 모든 축이 낮은 속도로 세르보 준비 상태에 도달하는지 확인합니다.
Q3: SVM2-12/12가 작동하는 DC 버스 전압은 무엇입니까?
SVM2-12/12는 PSM (전력 공급 모듈) 에 의해 공급되는 DC 버스에서 200VAC 입기에서 283VVDC를 공급합니다.스펙트럼에 언급된 24VDC는 제어판의 논리/인터페이스 공급원만, 모터 드라이브 전압이 아닙니다. 모터 출력 단계는 고전압 DC 버스에서 작동합니다.
Q4: 전체 SVM2-12/12 모듈을 제거하지 않고 독립적으로 A16B-2202-0753를 교체 할 수 있습니까?
PCB는 SVM2-12/12 모듈의 내부 구성 요소입니다. A16B-2202-0753에 액세스하려면 모듈을 드라이브 캐비닛에서 제거하고 열어야합니다.PCB는 그 다음 추출되고 배선 보드가 모듈 하우싱에 남아있는 동안 교체 될 수 있습니다.. 재 조립 후, 모듈은 다시 설치 및 테스트됩니다. 모듈의 완전한 제거가 필요하지만 교체에는 모듈 외부의 재 케이블이 필요하지 않습니다.
Q5: SVM2 시리즈의 A16B-2202-0750, 0751, 0752 및 0753의 차이점은 무엇입니까?
이것은 다른 SVM2 전류 등급 구성에 대한 다른 보드입니다:
배선 보드 (0750?? 0752) 는 다른 전류 레벨에 대한 물리적 커넥터 구성을 처리합니다. A16B-2202-0753는 배선 보드가 아닌 제어 보드입니다.정확한 부품 번호에 따라 주문하여 잘못된 부품 유형을 받지 않도록.
