개요

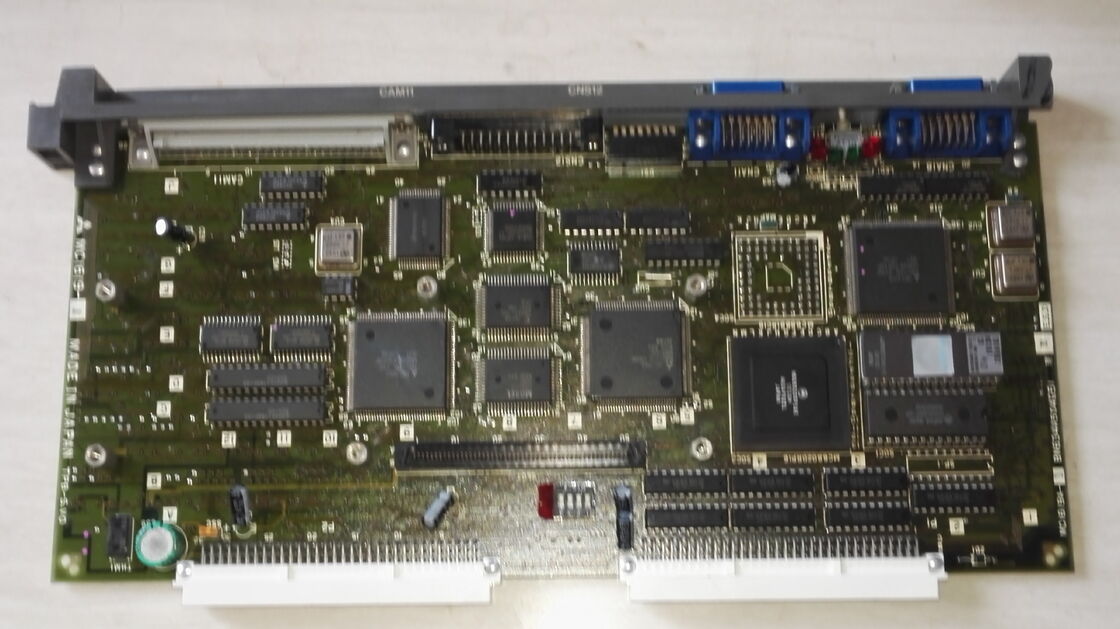

Mitsubishi MC1619-1(카탈로그 코드 A3002)은 Mitsubishi MELDAS M300 CNC 제어 플랫폼용으로 설계된 M3/MC 시리즈의 인쇄 회로 기판입니다.M3/MC 보드 제품군의 모든 PCB와 마찬가지로 애플리케이션별 구성 요소이며, M300 시스템의 제어 아키텍처 내에서 정의된 기능을 수행하도록 구성되어 있으며 호환성 검토 없이는 다른 CNC 세대의 보드와 교체할 수 없습니다.

MELDAS M300 시리즈는 CNC 역사에서 중요한 위치를 차지합니다. 1986년에 세계 최초의 32비트 CNC 프로세서로 출시되어 1980년대 후반과 1990년대 초반 고성능 공작 기계 제어의 기준을 설정했습니다.

해당 시대의 M300 장착 선반, 머시닝 센터 및 다축 기계 중 상당수는 견고한 구조와 교체용 보드의 지속적인 가용성 덕분에 오늘날에도 생산 환경에서 작동하고 있으며, 이는 바로 MC1619-1이 해결하는 문제입니다.

M300 시스템에서 PCB가 고장 나면 기계가 멈춥니다.

보드 하드웨어가 고장 났을 때 기능을 복원할 수 있는 해결책이나 매개변수 조정은 없습니다. 올바른 교체 보드를 찾는 것, 즉 설치된 보드의 라벨과 일치하는 부품 번호가 확인된 보드를 찾는 것이 생산으로 복귀하는 직접적인 경로입니다.

MC1619-1은 신품(A3002) 및 공장 테스트 완료된 리퍼비시(MC1619-1-EX, A3002EX) 상태로 제공되며, 리퍼비시 제품은 숙련된 Mitsubishi 수리 기술자가 완전히 평가하고 원래 사양으로 복원한 것입니다.

주요 제품 정보

매개변수

M300 시리즈는 1986년 출시부터 1994년 단종까지 Mitsubishi Electric의 주력 CNC 제어 시스템이었습니다.

당시 업계 표준이었던 16비트 아키텍처 대신 32비트 프로세서 아키텍처를 기반으로 구축된 M300은 해당 시대의 고성능 공작 기계가 필요로 했던 처리 속도와 다축 협업 기능을 제공했습니다.

이후 M500 시리즈가 출시되어 M300의 기능을 계승하면서 드라이브 캐비닛 설계를 축소했습니다.

M3/MC 회로 기판 제품군은 M300의 제어 기능을 구현하는 하드웨어 계층입니다.

이 제품군에는 메인 CPU 및 메모리 보드, 디스플레이 인터페이스 보드, 시스템 ROM 보드, 시퀀스 장치 보드, 백플레인 및 상호 연결 어셈블리, 특수 기능 보드 등 CNC 제어 작업의 전체 범위를 포괄하는 보드가 포함됩니다.

각 보드에는 MC 접두사 시리즈의 고유한 부품 번호가 있으며, M300 제어 캐비닛의 백플레인에 정의된 슬롯 또는 위치를 차지합니다.

MC1619-1은 M300 시스템 내에서 해당 보드의 특정 역할이 물리적 설치 및 설치된 기계와 관련된 시스템 문서에 의해 확인되는 구성 요소로서 이 제품군에 속합니다.

Mitsubishi Electric의 MEAU 예비 부품 포털 및 서비스 네트워크는 M300 장착 기계의 수명 연장을 지원하기 위해 M3/MC 보드 제품군의 가용성을 유지합니다. 이는 설치된 기반의 지속적인 활동과 모든 M300 장착 기계를 동시에 업그레이드하는 실질적인 불가능성을 반영하는 레거시 지원에 대한 약속입니다.

신품 대 리퍼비시 — 올바른 공급 조건 선택

MC1619-1은 Mitsubishi Electric의 공인 부품 네트워크에서 두 가지 확인된 공급 조건으로 제공됩니다.

신품 상태(A3002)는 원래 수리되지 않은 공장 출하 상태의 보드로, M300 생산 중에 새 기계에 설치되었을 것과 동일한 구성 요소입니다.

신품 보드는 전체 공장 사양을 갖추고 있으며, 공인 Mitsubishi 부품 네트워크를 통해 제공되는 경우 예비 부품에 적용되는 제조업체의 보증 조건을 따릅니다. 부품이 신품으로 제공되고 예산이 허용되는 기계의 경우, 신품 상태는 최대 초기 서비스 수명 기대치를 제공합니다.

리퍼비시 상태(MC1619-1-EX, A3002EX)는 반환되어 평가, 필요한 경우 수리 및 Mitsubishi Electric의 숙련된 수리 기술자가 원래 공장 사양으로 테스트된 보드입니다.

Mitsubishi의 리퍼비시 보드는 반환되기 전에 신품 보드와 동일한 전기적 및 기능적 사양을 충족하는지 확인하기 위해 테스트됩니다.

리퍼비시 제품은 제3자 수리 업체가 아닌 OEM 자체 기술 직원이 수행한 수리 작업이라는 점을 감안할 때, Mitsubishi의 1년 리퍼비시 부품 보증으로 뒷받침됩니다.

생산 환경에서 가동되는 M300 기계의 경우 다운타임 비용 최소화가 우선 순위이므로, 리퍼비시 제품은 특히 M300 단종 이후 수십 년 동안 신품 재고가 소진된 보드의 경우 일반적으로 더 빠른 재고 확보 경로를 제공합니다.

주문 시 두 가지 조건 모두의 가용성을 확인하십시오. 재고 수준은 변동합니다.

올바른 보드 식별 — 부품 번호 확인

M300 PCB 교체 주문 전 가장 중요한 단계는 고장난 보드의 라벨에 있는 부품 번호를 직접 물리적으로 확인하는 것입니다.

M3/MC 시리즈에는 MC415, MC431, MC721, MC943A, MC0119, MC161-1, MC1619-1 등 유사한 접두사 구조를 가진 많은 보드가 포함되어 있으며, 표면적인 부품 번호 유사성에도 불구하고 기능이 다르며 상호 교환할 수 없습니다.

설치된 보드의 MC1619-1 라벨을 카탈로그 코드 A3002와 대조하여 올바른 교체품임을 확인합니다.

하이픈이 없는 등가 명칭 MC16191은 구두점이 없는 상태로 참조되는 동일한 부품으로, 일부 조달 및 데이터베이스 시스템에서 부품 번호 필드에 하이픈을 지원하지 않는 경우에 나타납니다.

고장난 보드의 라벨이 손상되었거나 누락되었거나 읽을 수 없는 경우, 올바른 교체품을 식별하려면 기계의 유지 보수 문서, 특히 기계의 M300 변형에 대한 하드웨어 연결 및 부품 설명서에 액세스해야 합니다.

물리적 폼 팩터만으로 대체하려고 시도하는 것은 M3/MC 시리즈에서 신뢰할 수 없습니다. 여러 보드가 동일한 기계적 외형을 공유하면서도 다른 기능을 수행하기 때문입니다.

취급, ESD 보호 및 설치

MC1619-1을 포함한 모든 M3/MC 시리즈 PCB는 정전기 민감성 전자 어셈블리입니다. 정전기 방전(ESD) 손상은 산업용 전자 제품에서 PCB 조기 고장의 주요 원인이며, ESD 손상은 즉각적인 고장을 일으키지 않고 오히려 손상 사건 후 몇 달 후에 간헐적인 오류 또는 서비스 수명 단축을 유발할 수 있기 때문에 특히 까다롭습니다.

올바른 취급 절차에는 알려진 접지에 연결된 ESD 손목 스트랩, ESD 안전 작업 표면 및 운송 중 정전기 방지 포장이 필요합니다. 보드는 설치 직전에 ESD 백에서 꺼내야 합니다.

고장난 보드를 제거하고 교체품을 설치하기 전에 M300 제어 캐비닛의 전원이 완전히 차단되고 꺼졌는지 확인해야 합니다. M300 보드의 핫 스와핑은 지원되지 않으며 보드와 제어 캐비닛의 백플레인 모두에 손상을 줄 수 있습니다.

설치 후, 일부 보드 교체는 M300의 메모리 아키텍처에서 해당 보드의 역할에 따라 매개변수 유지에 영향을 미칠 수 있으므로, 생산을 재개하기 전에 기계의 매개변수를 기계 제조업체 또는 운영자의 백업과 대조하여 확인해야 합니다.

FAQ

Q1: MC1619-1이 제 기계의 올바른 교체품인지 어떻게 확인할 수 있습니까?

고장난 보드의 라벨에 인쇄된 부품 번호를 직접 읽으십시오. 보드 라벨이 최종 식별입니다. 라벨 번호를 Mitsubishi의 M3/MC 시리즈 부품 카탈로그 또는 기계의 하드웨어 유지 보수 설명서와 대조하여 A3002 카탈로그 코드가 일치하는지 확인하십시오.

보드 위치나 물리적 외형만으로는 의존하지 마십시오. M3/MC 시리즈의 여러 보드는 유사한 폼 팩터를 공유합니다. 보드 라벨이 손상된 경우 기계의 연결 설명서를 참조하거나 기계 모델 및 일련 번호와 함께 Mitsubishi Electric의 부품 지원 팀에 문의하십시오.

Q2: MC1619-1 (A3002)과 MC1619-1-EX (A3002EX)의 차이점은 무엇입니까?

MC1619-1 (A3002)은 원래 공장 사양의 새롭고 수리되지 않은 보드입니다. MC1619-1-EX (A3002EX)는 리퍼비시 제품으로, 반환된 보드를 Mitsubishi Electric의 숙련된 기술자가 테스트, 필요한 경우 수리 및 원래 사양으로 재검증한 것입니다. 리퍼비시 보드는 Mitsubishi의 1년 리퍼비시 부품 보증으로 뒷받침됩니다.

대부분의 유지 보수 응용 프로그램의 경우 두 조건 모두 전기적으로 동등합니다. 선택은 일반적으로 가용성과 비용에 따라 달라지며, 리퍼비시 보드는 레거시 부품 번호에 대해 더 나은 재고 가용성을 제공하는 경우가 많습니다.

Q3: M300 CNC는 1994년에 단종되었는데, 교체용 보드를 아직도 구할 수 있습니까?

예. Mitsubishi Electric은 설치된 기계 기반을 지원하겠다는 약속의 일환으로 플랫폼의 생산 종료 시점을 훨씬 넘어서까지 레거시 CNC 세대에 대한 예비 부품 가용성을 유지합니다.

M300 시리즈 보드는 Mitsubishi Electric Americas (MEAU) 부품 포털 및 서비스 네트워크를 통해 신품 및 리퍼비시 상태로 제공되며, 재고에 따라 달라집니다.

특정 부품 번호의 가용성은 시간에 따라 달라지므로 필요 시점에 확인해야 합니다. 제3자 CNC 부품 공급업체도 일반적으로 테스트된 잉여 또는 수리된 상태의 M300 시리즈 보드 재고를 보유하고 있습니다.

Q4: M3/MC 시리즈 PCB를 교체하기 전에 CNC 매개변수를 백업해야 합니까?

예, 항상. 보드 교체 전 매개변수 백업은 보드의 특정 기능에 관계없이 CNC 시스템에서 표준 절차입니다. M300에서는 NC 매개변수, PLC 프로그램 및 공구 데이터가 M3/MC 아키텍처의 특정 보드에 있는 배터리 백업 RAM에 저장됩니다.

이 메모리 구조의 일부를 형성하는 보드를 교체하거나, 시스템 전원이 차단된 상태에서 보드를 교체하는 경우, 현재 백업으로 제거할 수 있는 매개변수 손실 위험이 있습니다.

백업이 없는 경우, 생산을 안전하게 재개하기 전에 기계 빌더의 원본 문서에서 기계의 매개변수를 수동으로 다시 입력해야 합니다.

Q5: MC1619-1을 취급할 때 어떤 ESD 예방 조치가 필요합니까?

MC1619-1은 모든 M3/MC 시리즈 PCB와 마찬가지로 정전기 민감성 어셈블리입니다. 보드를 취급할 때는 항상 검증된 접지에 연결된 접지된 ESD 손목 스트랩을 사용하십시오. ESD 안전 매트 위에서 작업하십시오.

설치 직전까지 보드를 정전기 방지 포장재에 보관하십시오. 고장난 보드를 제거하거나 교체품을 설치하기 전에 M300 제어 캐비닛의 전원이 꺼지고 주 차단기가 잠겨 있는지 확인하십시오.

맨손으로 보드의 부품 측면이나 커넥터 접촉부를 만지지 마십시오.

이러한 예방 조치는 고장난 보드를 제거하고 교체품을 설치하는 데 모두 적용됩니다. 설치 중 새 보드에 대한 ESD 손상은 원래 고장만큼 비용이 많이 듭니다.
